Además:
Disponga al evaporador un circuito de by-pass dotado de válvula,
n
para el lavado de la instalación.
Aísle las tuberías para evitar el riesgo de pérdida térmica.
n
Disponga de un filtro lado aspiración del evaporador o del
n
condensador de recuperación térmica.
Unidad
LEyEnda
I
Conexión manómetro
S Válvula de compuerta
F1 Interruptor de flujo
Ga Flexibles
Antes de llenar el círculo es esencial comprobar
que no existan materias extrañas, arena, piedras,
partículas de óxido, depósitos de soldadura,
escorias y de otro material que podría dañar al
ATENCIÓN
evaporador.
Durante la limpieza de las líneas, se aconseja crear un by-pass de los
circuitos. Es necesario montar un elemento filtrante (fineza 30 mesh)
aguas arriba del enfriador.
Si es necesario, el agua de llenado del circuito
deberá quizás tratarse para llevarla al factor PH
requerido.
NOTAS

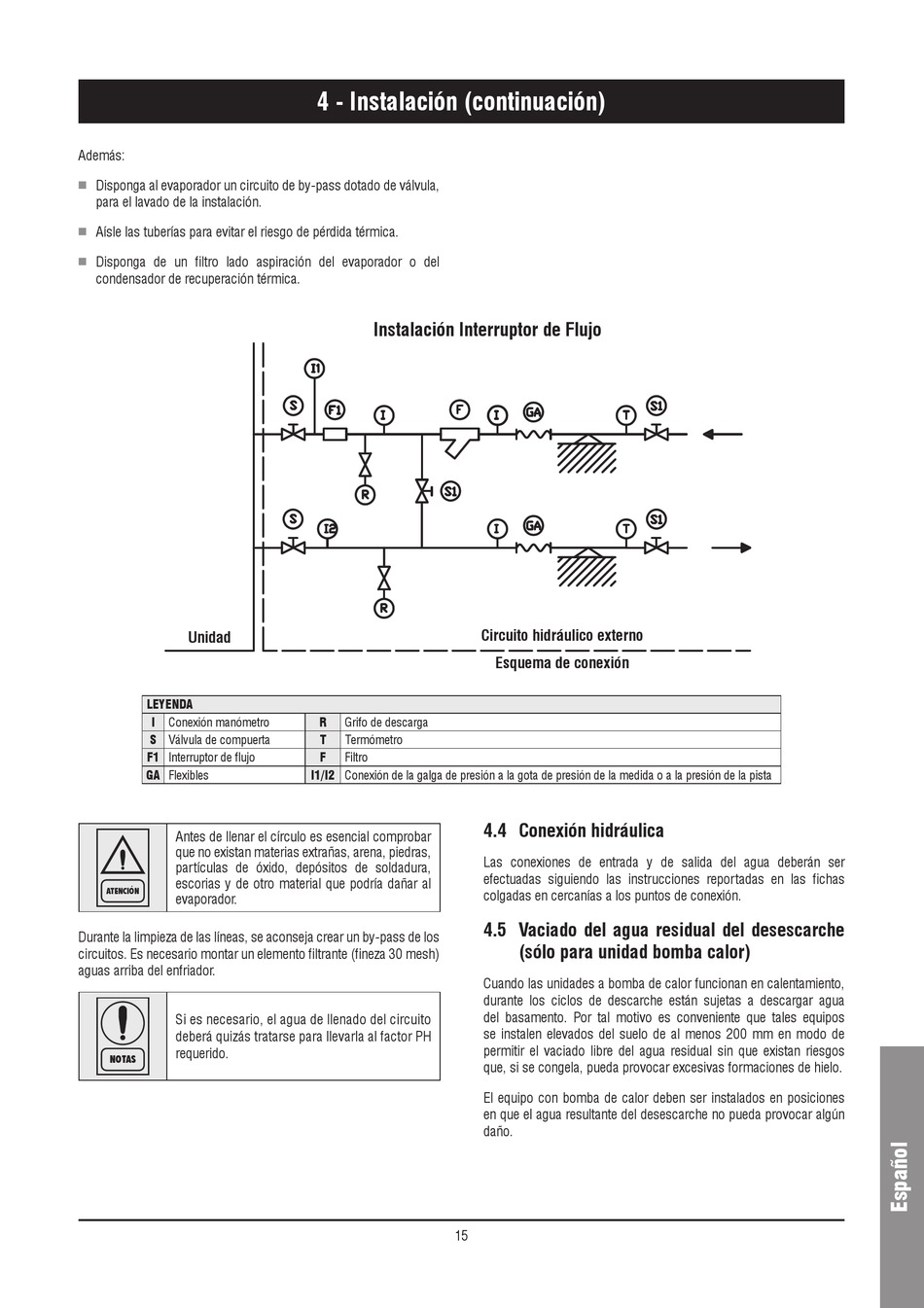

4 - Instalación (continuación)
Instalación Interruptor de Flujo
Circuito hidráulico externo
R
Grifo de descarga
T
Termómetro
F
Filtro
I1/I2 Conexión de la galga de presión a la gota de presión de la medida o a la presión de la pista
4.4 Conexión hidráulica
Las conexiones de entrada y de salida del agua deberán ser
efectuadas siguiendo las instrucciones reportadas en las fichas
colgadas en cercanías a los puntos de conexión.
4.5 Vaciado del agua residual del desescarche
Cuando las unidades a bomba de calor funcionan en calentamiento,
durante los ciclos de descarche están sujetas a descargar agua
del basamento. Por tal motivo es conveniente que tales equipos
se instalen elevados del suelo de al menos 200 mm en modo de
permitir el vaciado libre del agua residual sin que existan riesgos
que, si se congela, pueda provocar excesivas formaciones de hielo.
El equipo con bomba de calor deben ser instalados en posiciones
en que el agua resultante del desescarche no pueda provocar algún
daño.
15
Esquema de conexión
(sólo para unidad bomba calor)
