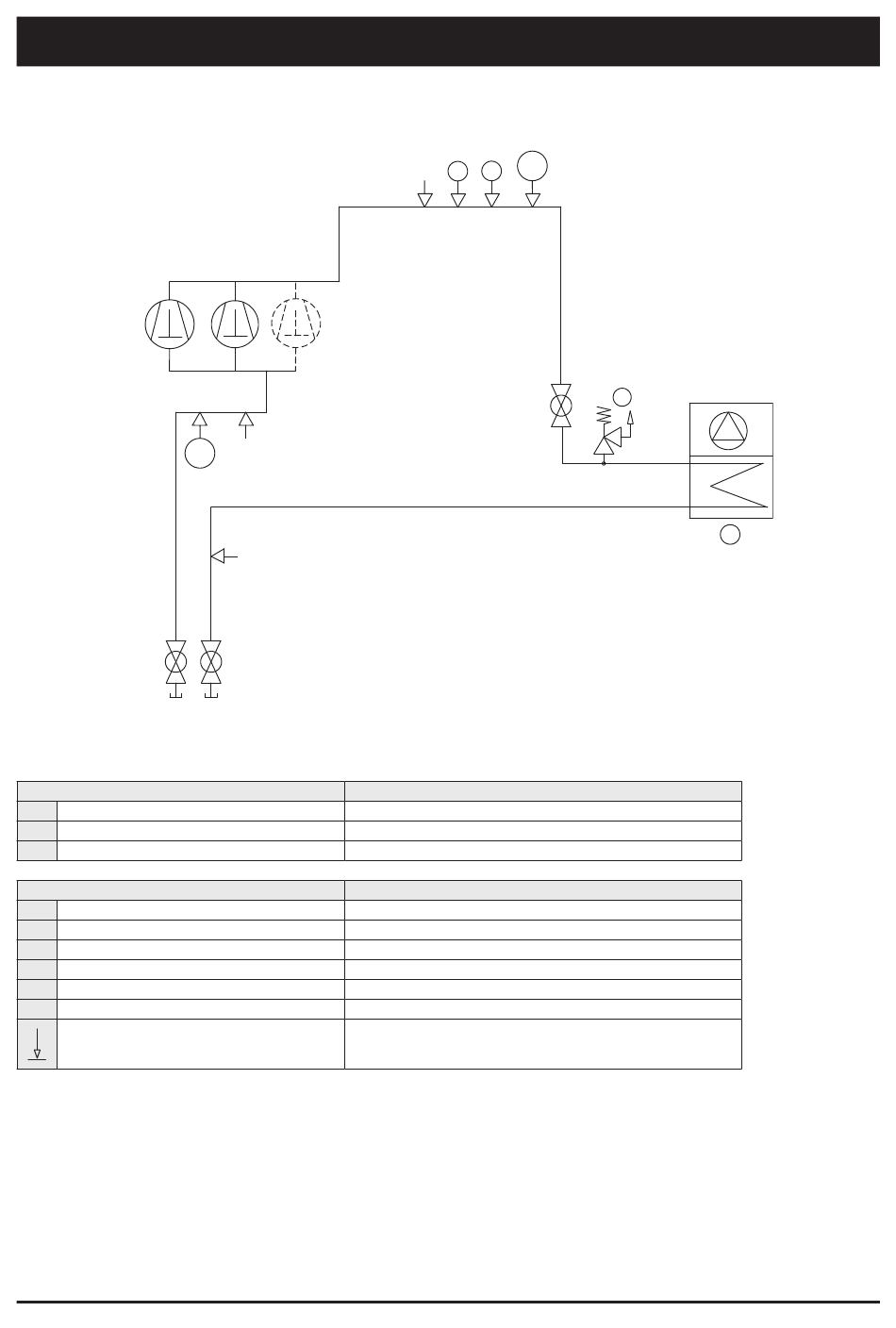

Esquema frigorífico - AQWC
1
3
COMPONENTES
1 Compresores tandem o trio scroll
2 Batería del condensador
3 Válvula de interceptación
DISPOSITIVOS DE SEGURIDAD / CONTROL
A Presóstato alta presión (40,5 bar)
AT Transductor de alta presion
BT Transductor de baja presion
D Detector de temperatura del aire
G Válvula de seguridad PED (45 bar)
S 5/16" Conexiones (Solamente servicio)
Conexiones con válvula Schrader
Nota: Para una lectura inmediata sólo se muestra un circuito. El segundo es idéntico.
7 - Descripción del producto (continuación)
S
BT
S
3
ELEMENTO DE PRESIÓN (≥2) / MODULO DE EVALUACIÓN
2/mod D1
CATEGORíA DE PELIGRO / MODULO DE EVALUACIÓN
4/mod B+D
4/mod. H1 (4/mod D)
AT
S A
A
3
32
G
2
D
