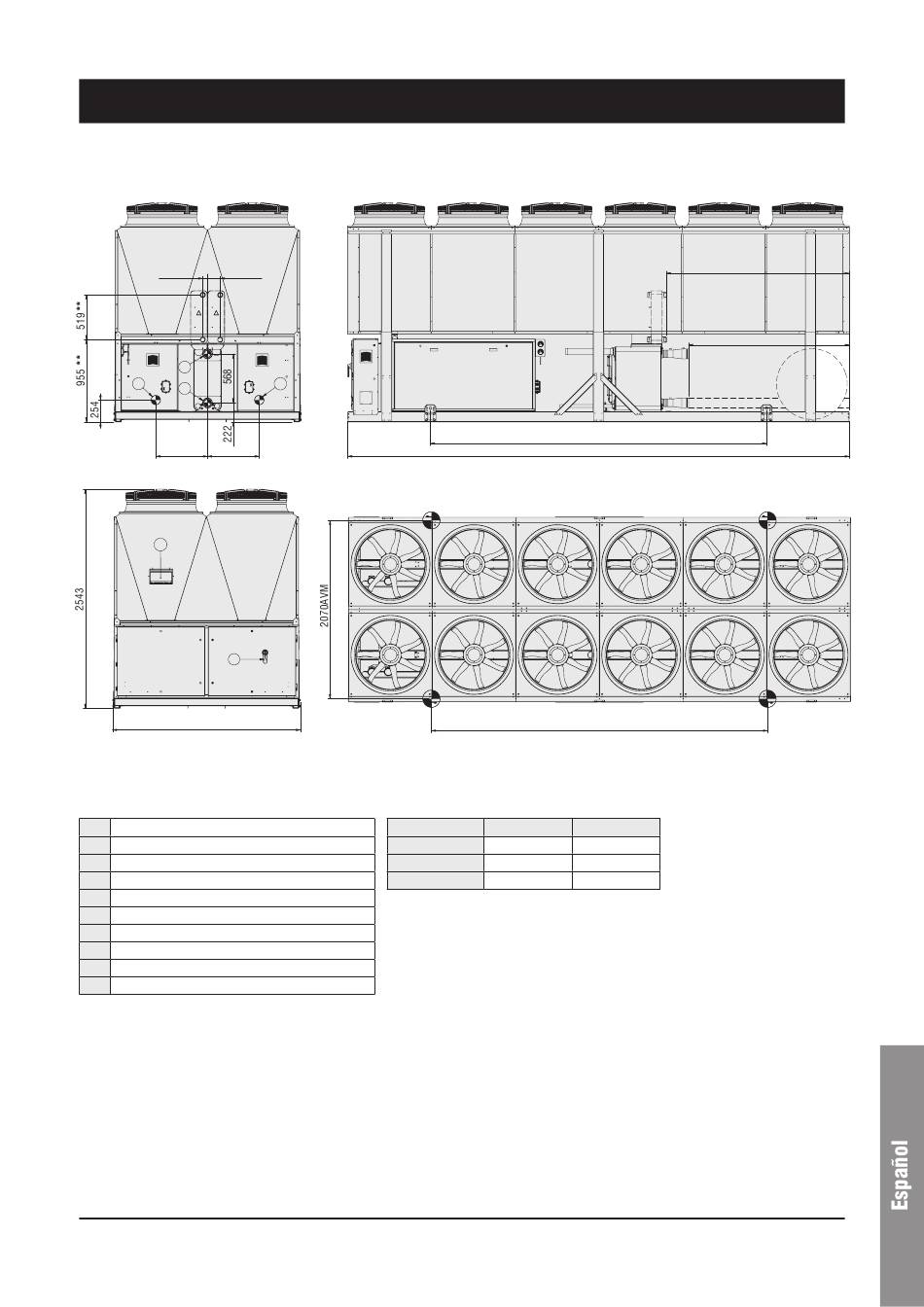

8.6 Dimensiones - AQWL/AQWH 2106 & 2406
C L
55 ** 147 **
B
A
E
600 600
M
L
2180
A Conexión agua 4" Victaulic Ø104 mm
B Conexión agua 4" Victaulic Ø104 mm
C Conexión agua 4" Victaulic Ø104 mm
E Conexión agua 4" Victaulic Ø104 mm
F Alimentación eléctrica
I Kit manómetros (accessorio)
L Seccionador
M Panel de control / Display
N Entrada agua desrecalentador (Opción) Ø2" gas **
O Salida agua desrecalentador (Opción) Ø2" gas **
8 - Datos Técnicos (continuación)
C
Optiones Hydro
STD
1P/2P
Deposito de agua
3900 LIFT
5821
3900 AVM
Entrada de agua Salida de agua
B E
A E
C E
51
2123 **
1864
