comatec AQWL Installations- Und Wartungshandbuch Seite 152

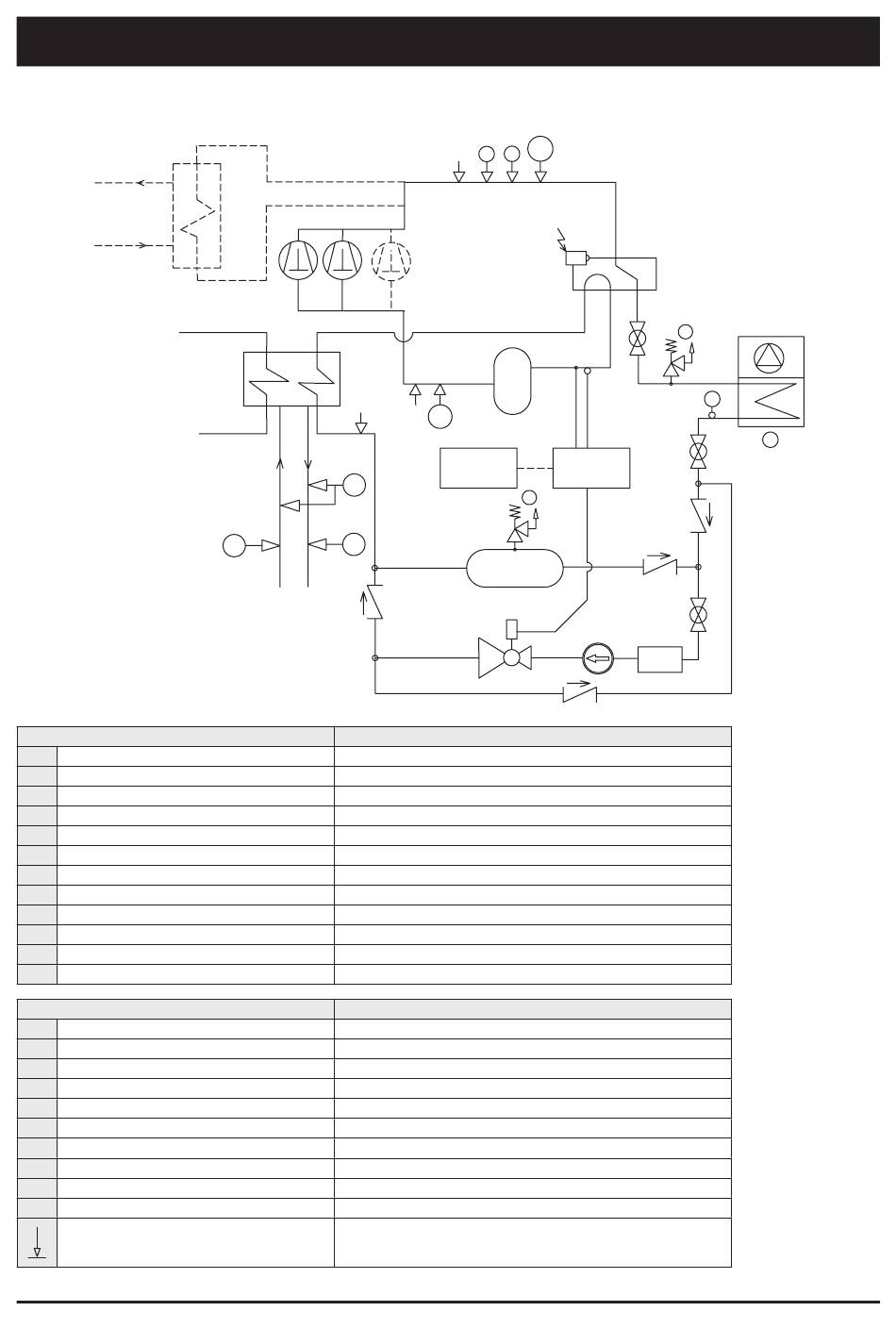

Kälteschema - AQWH
KOMPONENTEN
1 Tandem oder trio Scroll Kompressor
2 Verflussigerbündel
3 Dehydrierungfilter
4 Electronisches Expansionsventil
5 Absperrventile
6 Rückalteventil
7 Flüssigkeitssammler
8 4 Wegenventil
9 Flüssigkeitsabscheider
10 Schauglas
11 Verdampfereingan (dual type)
12 Wasserrohrkühler (optional)
SICHERHEITS UND REGELVORRICHTUNGEN
A Überdruckschalter (40,5 bar)
AT Hochdruckgeber
BT Niederdruckgeber
C Differenzialdruckmesser (105 mbar)
D Lufttemperaturfühler
E Wasseraustrittstemperaturfühler
F Wasserintrittstemperaturfühler
G PED Sicherheitsventil (45 bar)
H Abtautemperaturfühler
S 5/16" Shrader Anschlüss (nur Service)
Anschlüsse mit Shrader Ventil
Bitte beachten Sie: Zum zwecke der verbesserten Lesbarkeit wurde nur eine Kältekreislauf dargestellt. Der zweite Kältekreislauf ist identisch.
7 - Produkt beschreibung (Fortsetzung)
12
11
C
E
F
6
DRUCKELEMENT (≥2) / SCHäTZUNGFORMULAR
2/mod. D1
3/mod. B+D
2/mod. D1
2-3/mod B+D
GEFAHRKATEGORIE / SCHäTZUNGFORMULAR
4/mod. B+D
4/mod. H1 (4/mod. D)
AT
S
A
A
ON
1
9
S
BT
EXV
UNIT
CONTROL
CONTROL
G
7
4
6
30
8
G
5
H
5
6
6
5
10
3
2
D
