Informaciones generales

Introducción
Este documento contiene la información y las instrucciones
operativas para las unidades.
Estas informaciones son unas referencia para la asistencia posventa
y el test de fin línea.
Características Principales
– Control con microprocesador.
– Teclado fácil de usar.
– Control proporcional e integral sobre la temperatura agua que
entra (RWT).
– Control de tipo de histéresis sobre la temperatura agua que sale
(LWT).
– Acceso al nivel constructor a través de código.
– Acceso al nivel asistencia a través de código.
– Alarma con LED.
– Display de cristales líquidos iluminado por detrás.
– Contrôle de la pression de condensation à boucle fernmée.
– Lógica de Pump-Down (puesta en marchaparada).
– Rotación del funcionamiento de los compresores.
– Función retorno aceite.
– Control modalidad noche (o silenciada).
– Operación cuenta horas bomba/compresores.
– Visualización valores presión de alta y de baja.
– Historial alarmas.
– Programación de 4 diferentes franjas horarias set point.
Están disponibles los siguientes accesorios:
– Tarjeta de comunicación serial RS485 para conectar Chiller
Control a la red BMS.
– Display remoto.
– Control remoto de cable.

6 - Control

6.1 Sistema "CHILLER CONTROL"
En las máquinas de la serie AQW está montada una tarjeta de
microprocesador, completamente programada para la gestión de un
chiller de 2 circuitos, 2/3 compresores para cada circuito, con un
transductor de alta presión y una válvula electrónica de expansión
para cada circuito.
El sistema de control está compuesto de la siguiente manera:
Terminal Teclado Display
Información general

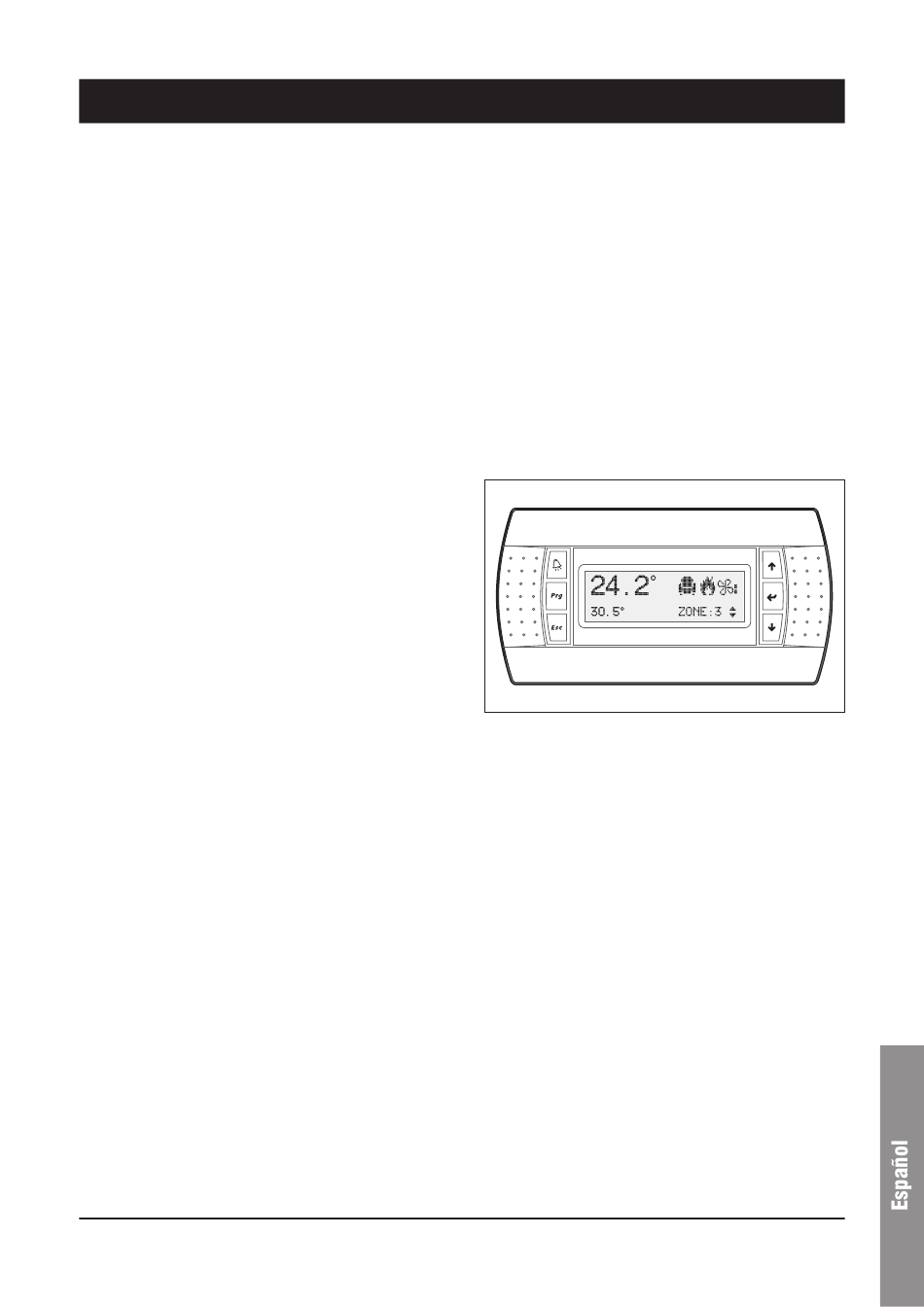

En la figura se halla el terminal con tapa frontal abierta.
Están presentes un display LCD 4 filas x 20 columnas, teclado y LED,
controlados por microprocesador, para hacer posible la programación
de los parámetros de control (setpoint, banda diferencial, umbrales
de alarma) y las operaciones fundamentales por parte del usuario.
Descripción
A través del terminal se pueden realizar las siguientes operaciones:
– la configuración inicial de la máquina.
– la posibilidad de modificar los parámetros fundamentales de
funcionamiento.
– la visualización a través de display de las alarmas detectadas.
– la visualización de todas las magnitudes medidas.
La conexión entre terminal y tarjeta ocurre a través de un cable
telefónico de 6 vías.
La conexión del terminal a la tarjeta base no es indispensable para el
funcionamiento normal del controlador.
