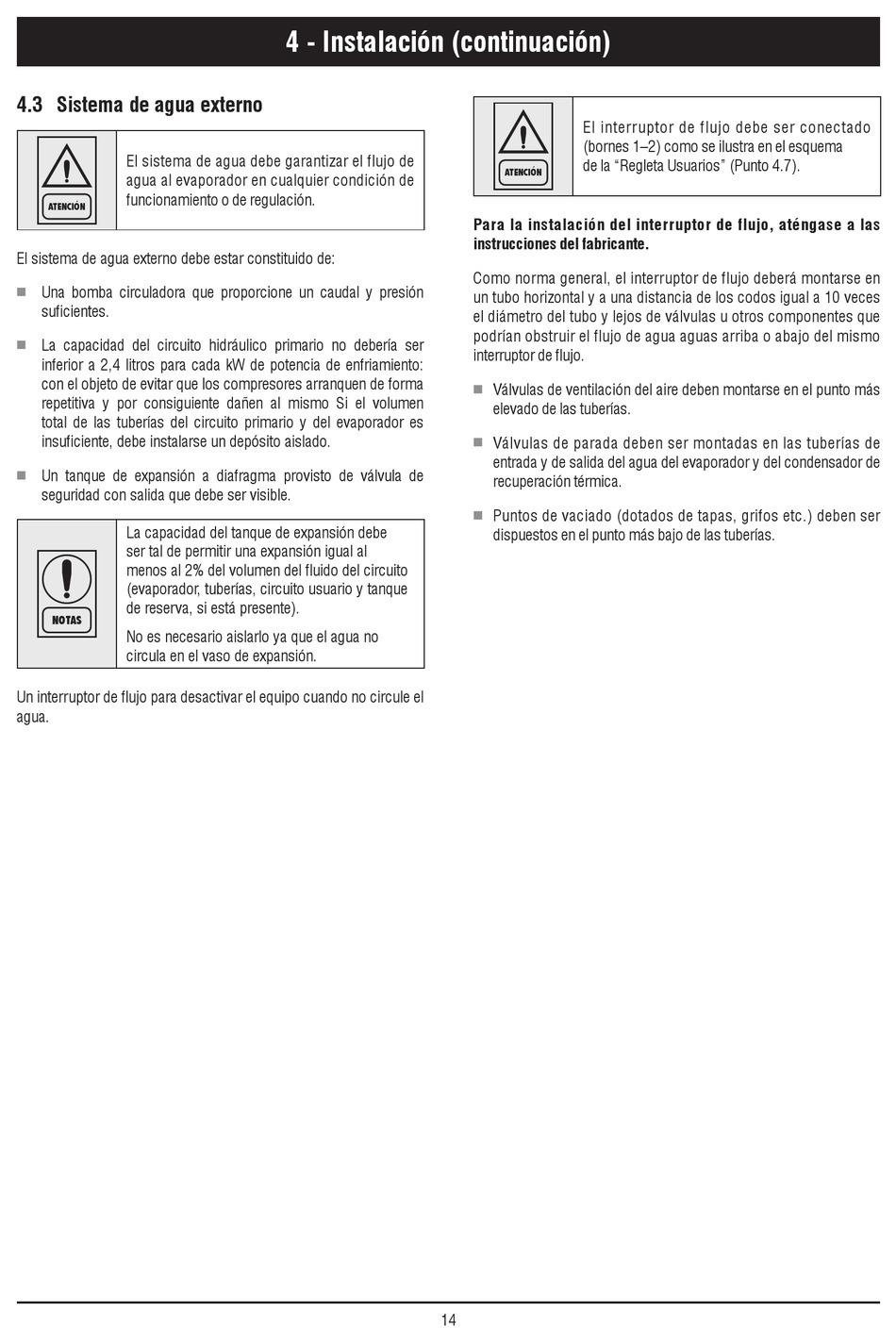

4.3 Sistema de agua externo

El sistema de agua debe garantizar el flujo de
agua al evaporador en cualquier condición de
funcionamiento o de regulación.
ATENCIÓN
El sistema de agua externo debe estar constituido de:
Una bomba circuladora que proporcione un caudal y presión
n
suficientes.
La capacidad del circuito hidráulico primario no debería ser
n
inferior a 2,4 litros para cada kW de potencia de enfriamiento:
con el objeto de evitar que los compresores arranquen de forma
repetitiva y por consiguiente dañen al mismo Si el volumen
total de las tuberías del circuito primario y del evaporador es
insuficiente, debe instalarse un depósito aislado.
Un tanque de expansión a diafragma provisto de válvula de
n
seguridad con salida que debe ser visible.
La capacidad del tanque de expansión debe
ser tal de permitir una expansión igual al
menos al 2% del volumen del fluido del circuito
(evaporador, tuberías, circuito usuario y tanque
de reserva, si está presente).
NOTAS
No es necesario aislarlo ya que el agua no
circula en el vaso de expansión.
Un interruptor de flujo para desactivar el equipo cuando no circule el
agua.
4 - Instalación (continuación)
14
El interr uptor de flujo debe ser conectado
(bornes 1–2) como se ilustra en el esquema
de la "Regleta Usuarios" (Punto 4.7).
ATENCIÓN
Para la instalación del interruptor de flujo, aténgase a las
instrucciones del fabricante.
Como norma general, el interruptor de flujo deberá montarse en
un tubo horizontal y a una distancia de los codos igual a 10 veces
el diámetro del tubo y lejos de válvulas u otros componentes que
podrían obstruir el flujo de agua aguas arriba o abajo del mismo
interruptor de flujo.
Válvulas de ventilación del aire deben montarse en el punto más
n
elevado de las tuberías.
Válvulas de parada deben ser montadas en las tuberías de
n
entrada y de salida del agua del evaporador y del condensador de
recuperación térmica.
Puntos de vaciado (dotados de tapas, grifos etc.) deben ser
n
dispuestos en el punto más bajo de las tuberías.
