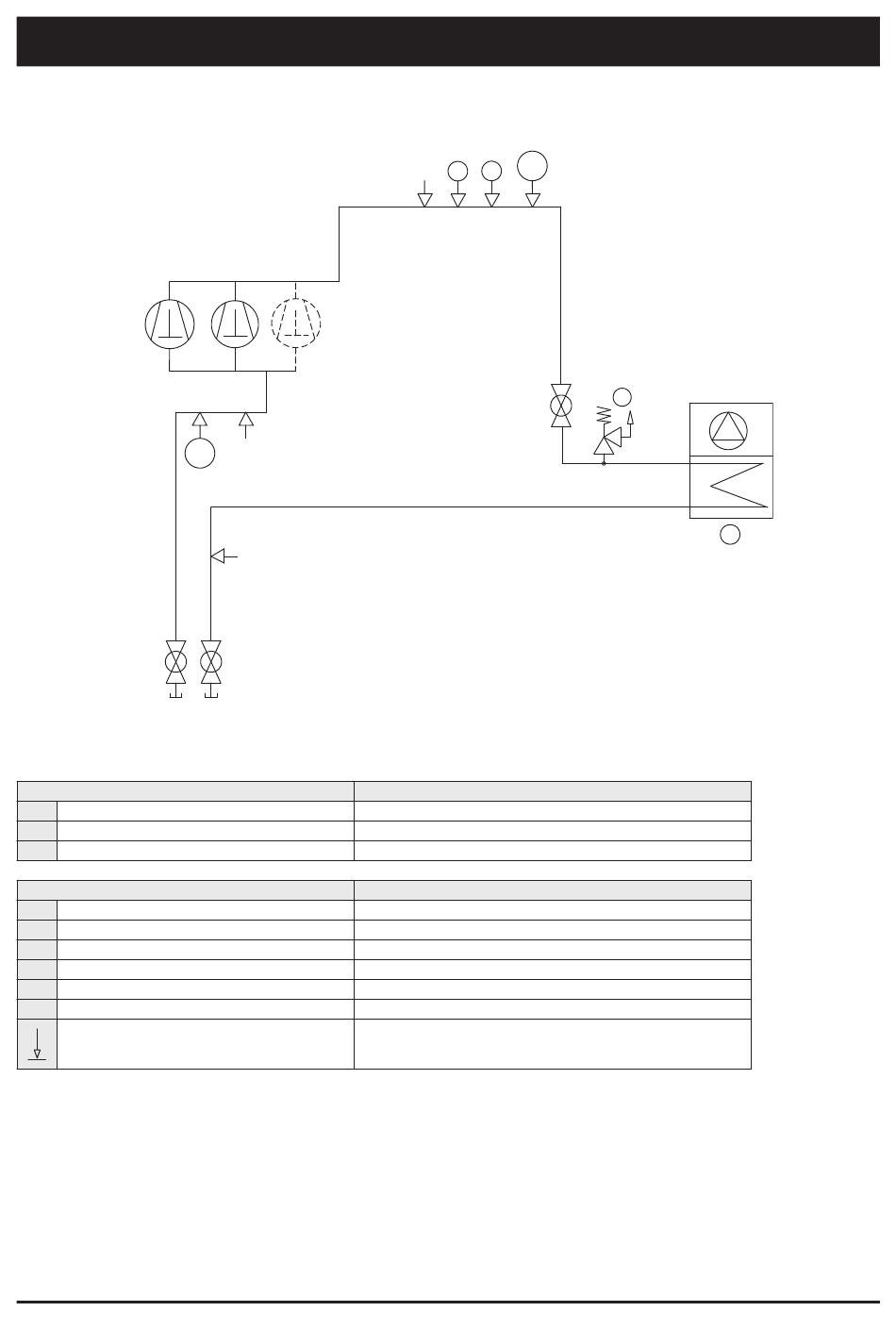

Schema frigorifero - AQWC
1
3
COMPONENTI
1 Tandem or trio Scroll type compressors
2 Condensatore ad aria
3 Valvola di intercettazione
DISPOSITIVI DI SICUREZZA / CONTROLLO
A Pressostato di alta pressione (40.5 bar)
AT Trasduttore di alta pressione
BT Trasduttore di bassa pressione
D Sensore di temperatura aria
G Valvola di sicurezza PED (45 bar)
S Connessione Shrader da 5/16" (solo per assistenza)
Collegamento a tubazione con valvola Shrader
Nota: per una lettura più immediata, è mostrato solo un circuito, il secondo è identico.
7 - Descrizione generale (segue)
S
BT
S
3
AT
S A
A
3
eLemenTo dI pReSSIone (≥2) / moduLo dI VaLuTazIone
2/mod D1
caTegoRIa dI RISchIo / moduLo dI VaLuTazIone
4/mod B+D
4/mod. H1 (4/mod D)
32
G
2
D
