Inoltre:
Disporre all'evaporatore un circuito di by-pass dotato di valvola,
n
per il lavaggio dell'impianto.
Isolare le tubazioni per evitare il rischio di perdita termica.
n
Disporre un filtro sul lato aspirazione dell'evaporatore o del
n
condensatore di recupero termico.
Unità
Legenda
I Attacco manometro
S Valvola a saracinesca
F1 Flussostato
ga Flessibili
È essenziale, prima di riempire il circuito,
verificare che sia esente da materie estranee,
sabbia, pietre, scaglie di ruggine, depositi
di saldatura, scorie e da altro materiale che
ATTENZIONE
potrebbe danneggiare l'evaporatore.
Durante la pulizia delle linee, si consiglia di creare un by-pass dei
circuiti. È essenziale montare un elemento filtrante (finezza 30 mesh)
a monte del raffreddatore.
Se necessario, l'acqua di riempimento del
circuito dovrà forse essere trattata per portarla al
fattore PH richiesto.
NOTE
4 - Installazione (segue)

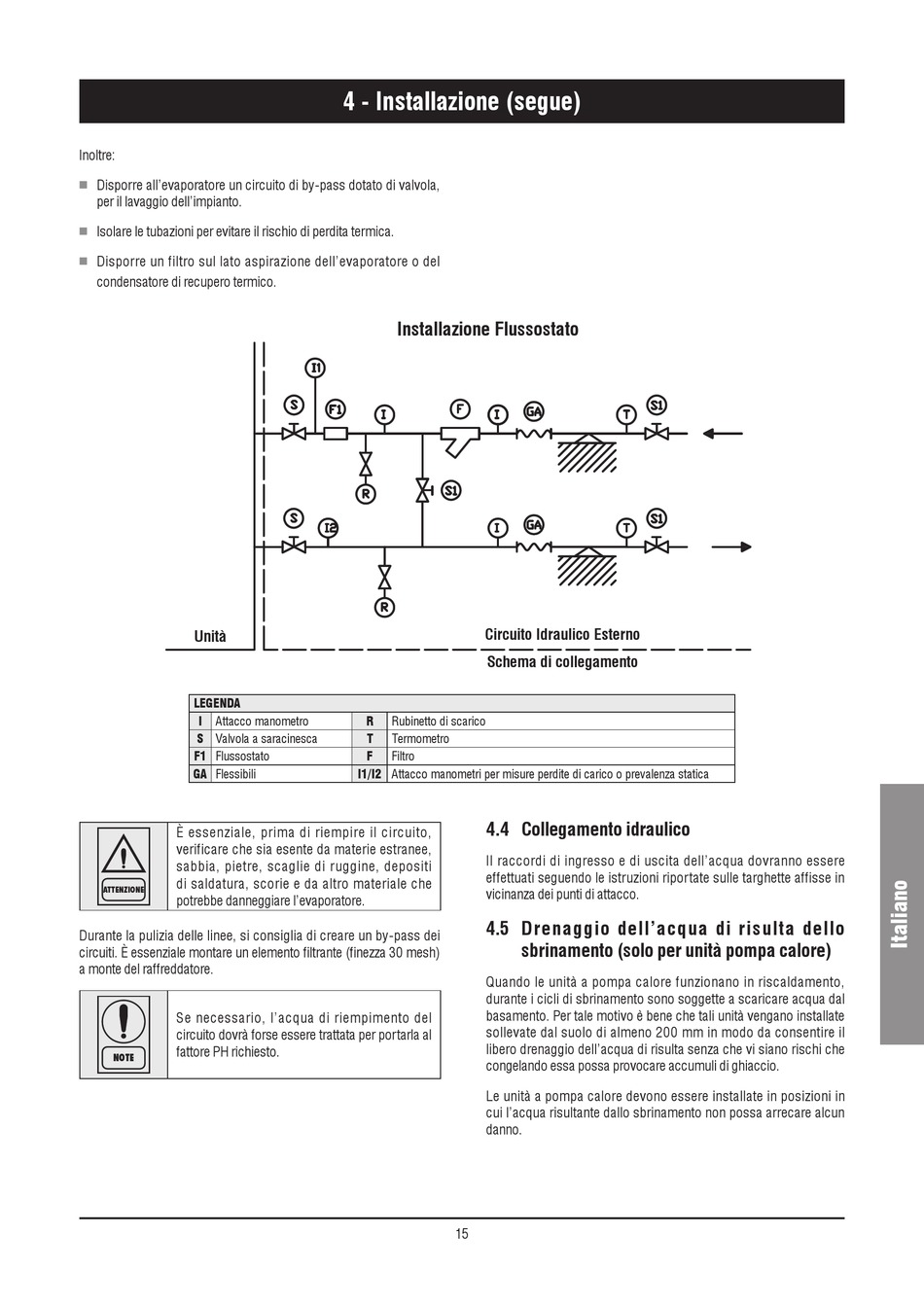

Installazione Flussostato
Circuito Idraulico Esterno
Schema di collegamento
R Rubinetto di scarico
T Termometro
F Filtro
I1/I2 Attacco manometri per misure perdite di carico o prevalenza statica

4.4 Collegamento idraulico

II raccordi di ingresso e di uscita dell'acqua dovranno essere
effettuati seguendo le istruzioni riportate sulle targhette affisse in
vicinanza dei punti di attacco.
4.5 Drenaggio dell'acqua di risulta dello
Quando le unità a pompa calore funzionano in riscaldamento,
durante i cicli di sbrinamento sono soggette a scaricare acqua dal
basamento. Per tale motivo è bene che tali unità vengano installate
sollevate dal suolo di almeno 200 mm in modo da consentire il
libero drenaggio dell'acqua di risulta senza che vi siano rischi che
congelando essa possa provocare accumuli di ghiaccio.
Le unità a pompa calore devono essere installate in posizioni in
cui l'acqua risultante dallo sbrinamento non possa arrecare alcun
danno.
15
sbrinamento (solo per unità pompa calore)
