comatec AQWL Installations- Und Wartungshandbuch Seite 271

7 - Descripción del producto (continuación)

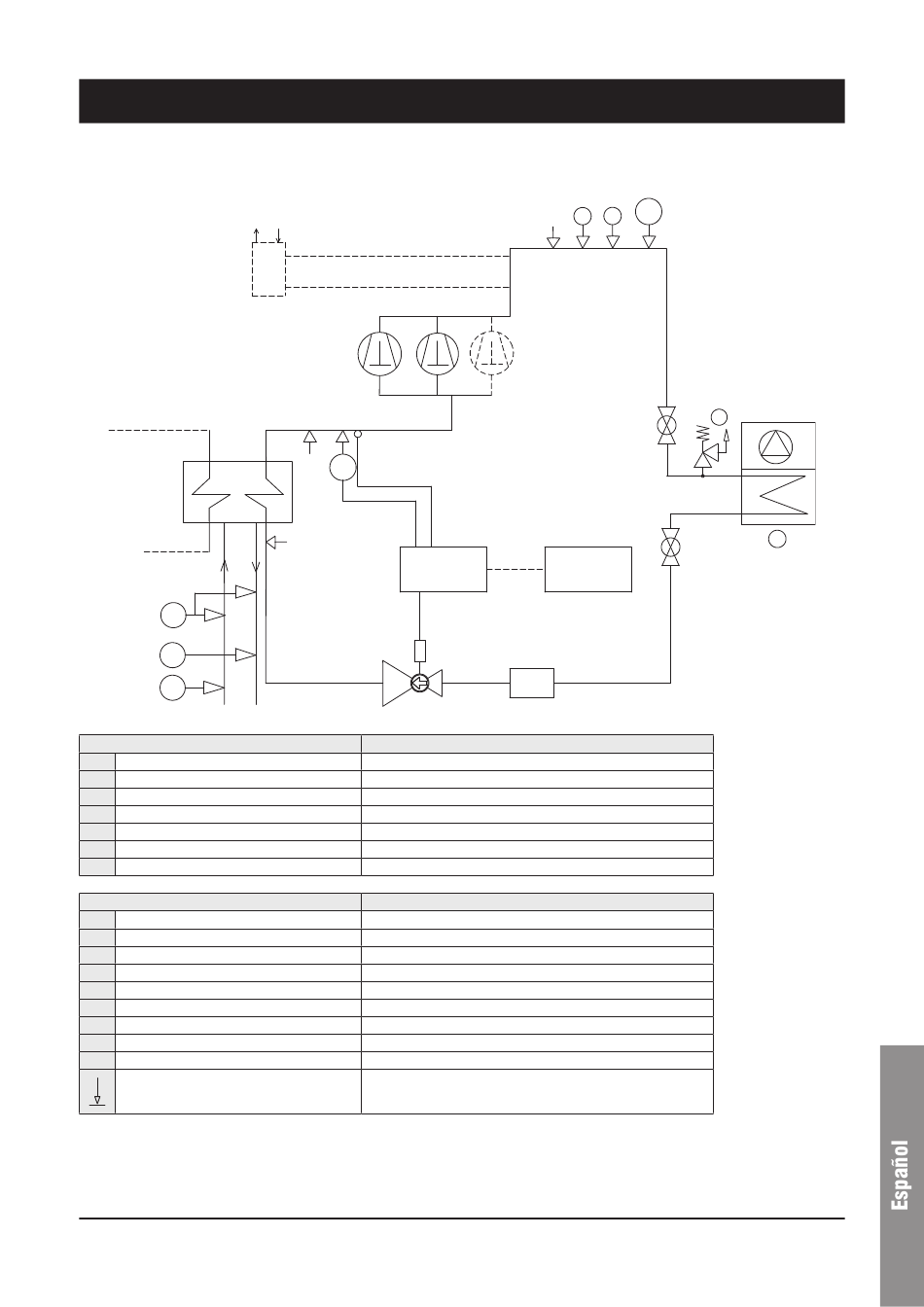

Esquema frigorífico - AQWL
6
C
E
F
COMPONENTES
1 Compresores tandem o trio scroll
2 Batería del condensador
3 Filtro deshidratador
4 Válvula de expansión Electrónica
5 Válvula de interceptación
6 Intercambiador (dual type)
7 Desrecalentador(optional)
DISPOSITIVOS DE SEGURIDAD / CONTROL
A Presóstato alta presión (40,5 bar)
AT Transductor de alta presion
BT Transductor de baja presion
C Presóstato diferencial de agua (105 mbar)
D Detector de temperatura del aire
E Detector de temperatura de salida de agua
F Detector de temperatura de entrada de agua
G Válvula de seguridad PED (45 bar)
S 5/16" Conexiones (Solamente servicio)
Conexiones con válvula Schrader
Nota: Para una lectura inmediata sólo se muestra un circuito. El segundo es idéntico.
7
1
S
BT
S
Regulación
válvula de
expansión
4
ELEMENTO DE PRESIÓN (≥2) / MODULO DE EVALUACIÓN
2/mod. D1
2-3/mod. B+D
CATEGORíA DE PELIGRO / MODULO DE EVALUACIÓN
4/mod. B+D
4/mod. H1 (4/mod. D)
A
A
S
Regulación
chiller
3
29
AT
G
5
2
D
5
