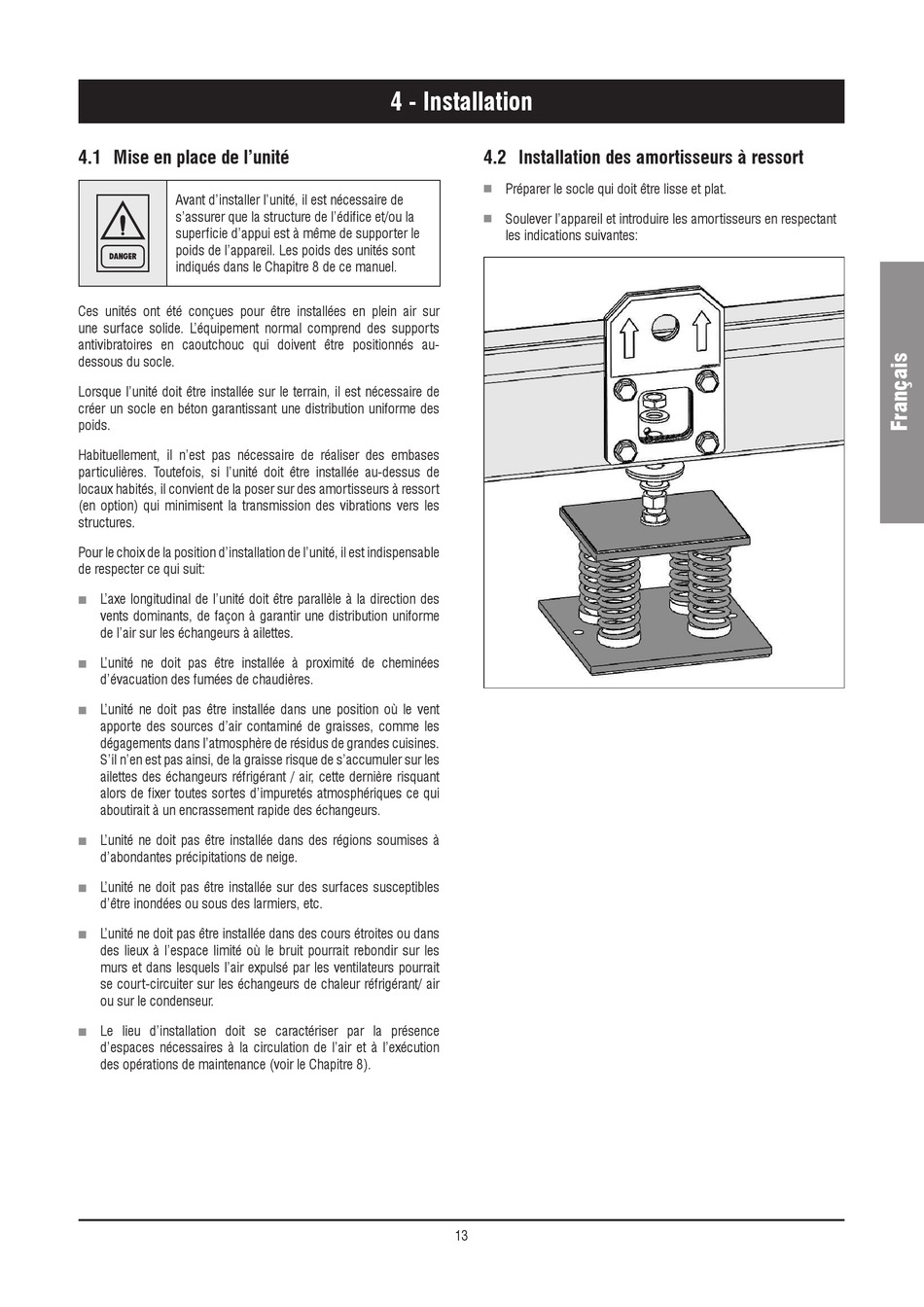

4.1 mise en place de l'unité
Avant d'installer l'unité, il est nécessaire de
s'assurer que la structure de l'édifice et/ou la
superficie d'appui est à même de supporter le
poids de l'appareil. Les poids des unités sont
DANGER
indiqués dans le Chapitre 8 de ce manuel.
Ces unités ont été conçues pour être installées en plein air sur
une surface solide. L'équipement normal comprend des supports
antivibratoires en caoutchouc qui doivent être positionnés au-
dessous du socle.
Lorsque l'unité doit être installée sur le terrain, il est nécessaire de
créer un socle en béton garantissant une distribution uniforme des
poids.
Habituellement, il n'est pas nécessaire de réaliser des embases
particulières. Toutefois, si l'unité doit être installée au-dessus de
locaux habités, il convient de la poser sur des amortisseurs à ressort
(en option) qui minimisent la transmission des vibrations vers les
structures.
Pour le choix de la position d'installation de l'unité, il est indispensable
de respecter ce qui suit:
L'axe longitudinal de l'unité doit être parallèle à la direction des
n
vents dominants, de façon à garantir une distribution uniforme
de l'air sur les échangeurs à ailettes.
L'unité ne doit pas être installée à proximité de cheminées
n
d'évacuation des fumées de chaudières.
L'unité ne doit pas être installée dans une position où le vent
n
apporte des sources d'air contaminé de graisses, comme les
dégagements dans l'atmosphère de résidus de grandes cuisines.
S'il n'en est pas ainsi, de la graisse risque de s'accumuler sur les
ailettes des échangeurs réfrigérant / air, cette dernière risquant
alors de fixer toutes sortes d'impuretés atmosphériques ce qui
aboutirait à un encrassement rapide des échangeurs.
L'unité ne doit pas être installée dans des régions soumises à
n
d'abondantes précipitations de neige.
L'unité ne doit pas être installée sur des surfaces susceptibles
n
d'être inondées ou sous des larmiers, etc.
L'unité ne doit pas être installée dans des cours étroites ou dans
n
des lieux à l'espace limité où le bruit pourrait rebondir sur les
murs et dans lesquels l'air expulsé par les ventilateurs pourrait
se court-circuiter sur les échangeurs de chaleur réfrigérant/ air
ou sur le condenseur.
Le lieu d'installation doit se caractériser par la présence
n
d'espaces nécessaires à la circulation de l'air et à l'exécution
des opérations de maintenance (voir le Chapitre 8).

4 - installation

4.2 installation des amortisseurs à ressort
Préparer le socle qui doit être lisse et plat.
n
Soulever l'appareil et introduire les amortisseurs en respectant
n
les indications suivantes:
13
