7 - Descripción del producto (continuación)

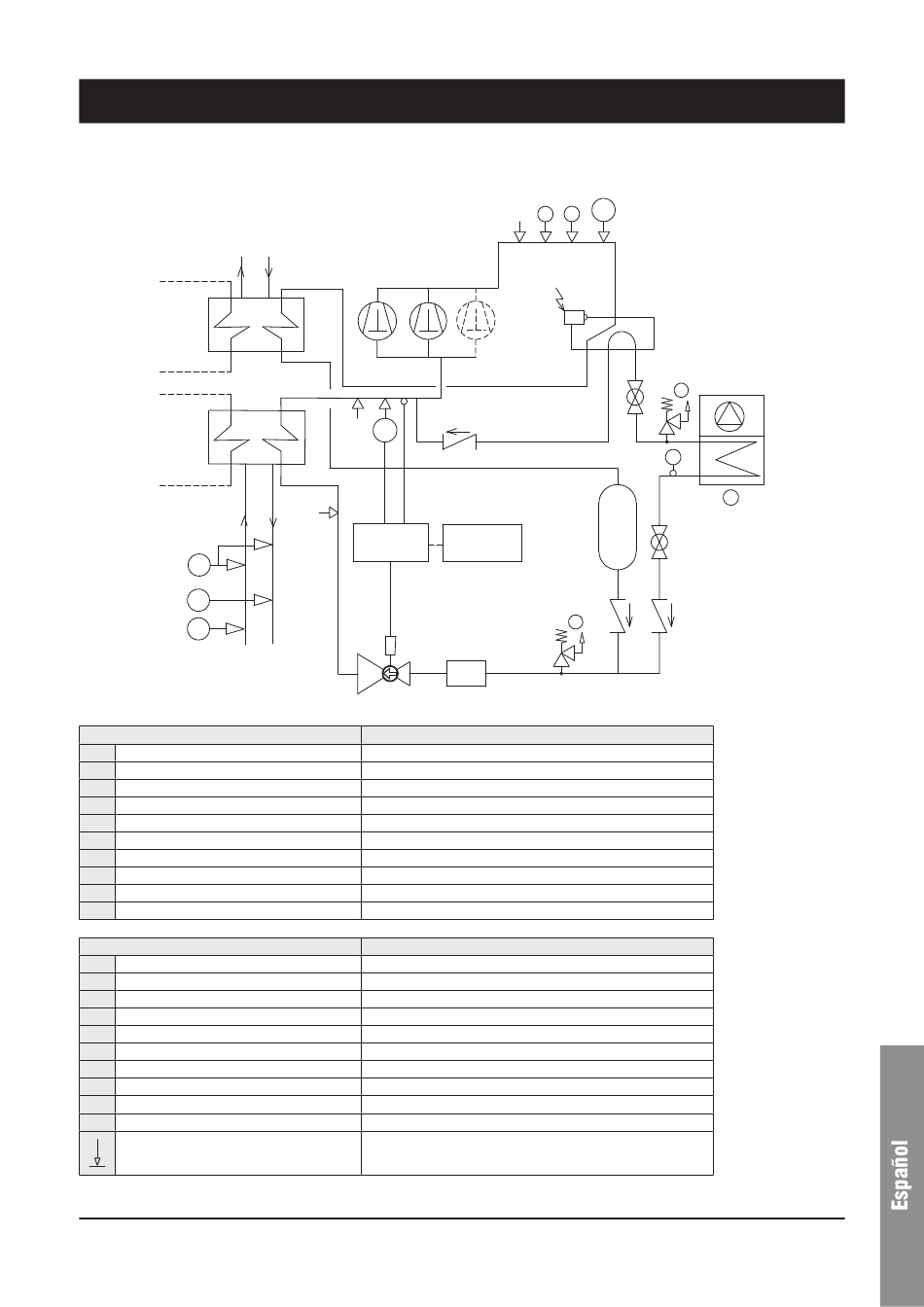

Esquema frigorífico - AQWR
9
10
C
E
F
COMPONENTES
1 Compresores tandem o trio scroll
2 Batería del condensador
3 Filtro deshidratador
4 Válvula de expansión Electrónica
5 Válvula de interceptación
6 Válvula de retención
7 Receptor de liquido
8 Válvula de 4 vías
9 Intercambiador (dual type)
10 Desrecalentador(optional)
DISPOSITIVOS DE SEGURIDAD / CONTROL
A Presóstato alta presión (40,5 bar)
AT Transductor de alta presion
BT Transductor de baja presion
C Presóstato diferencial de agua (105 mbar)
D Detector de temperatura del aire
E Detector de temperatura de salida de agua
F Detector de temperatura de entrada de agua
G Válvula de seguridad PED (45 bar)
H Detector temperatura de descongelación
S 5/16" Conexiones (Solamente servicio)
Conexiones con válvula Schrader
Nota: Para una lectura inmediata sólo se muestra un circuito. El segundo es idéntico.
1
6
S
BT
S
Regulación
Regulación
válvula de
chiller
expansión
4 3
ELEMENTO DE PRESIÓN (≥2) / MODULO DE EVALUACIÓN
2/mod. D1
3/mod. B+D
2-3/mod B+D
2-3/mod B+D
CATEGORíA DE PELIGRO / MODULO DE EVALUACIÓN
4/mod B+D
4/mod H1/(4/mod. D)
31
AT
S A A
ON
8
G
5
2
H
7
5
6 6
G
D
