introduction
Ce document contient les informations et les instructions de
fonctionnement pour les unités.
Ces informations sont nécessaires pour l'assistance après-vente et
l'épreuve de fonctionnement.
caractéristiques principales
– Contrôle avec microprocesseur
– Clavier facile à utiliser
– Contrôle proportionnel et intégral sur la température de l'eau à
l'entrée (RWT)
– Contrôle de type à hystérèse sur la température de l'eau à la
sortie (LWT)
– Accès au niveau du constructeur par code
– Accès au niveau assistance par code
– Alarme avec les LEDs
– Afficheur à cristaux liquides illuminé de fond
– Contrôle de la pression de condensation à boucle fermée
– Logique de Pump-Down (démarrage - arrêt)
– Rotation du fonctionnement des compresseurs
– Fonction retour huile
– Contrôle modalité nuit (ou silencieuse)
– Opération de comptage des heures pompe / compresseurs
– Affichages des valeurs pression haute et basse
– Fichier historique des alarmes
– Programmation de 4 différents intervalles horaires de set point
Les accessoires suivants sont disponibles:
– Carte de communication sérielle RS485 pour connecter Chiller
Control au réseau BMS
– Afficheur à distance
– Contrôle câblé à distance
6 - régulation
6.1 système "cHiller conTrol"
Une carte à microprocesseur est assemblée sur les machines. Elle
est complètement programmée par défaut pour gérer un chiller à 2
circuits, 2/3 compresseurs par circuit, avec un transducteur de haute
pression et un détendeur électronique pour chaque circuit.
Le système de contrôle est composé comme suit:
Terminal clavier affichage
information generales

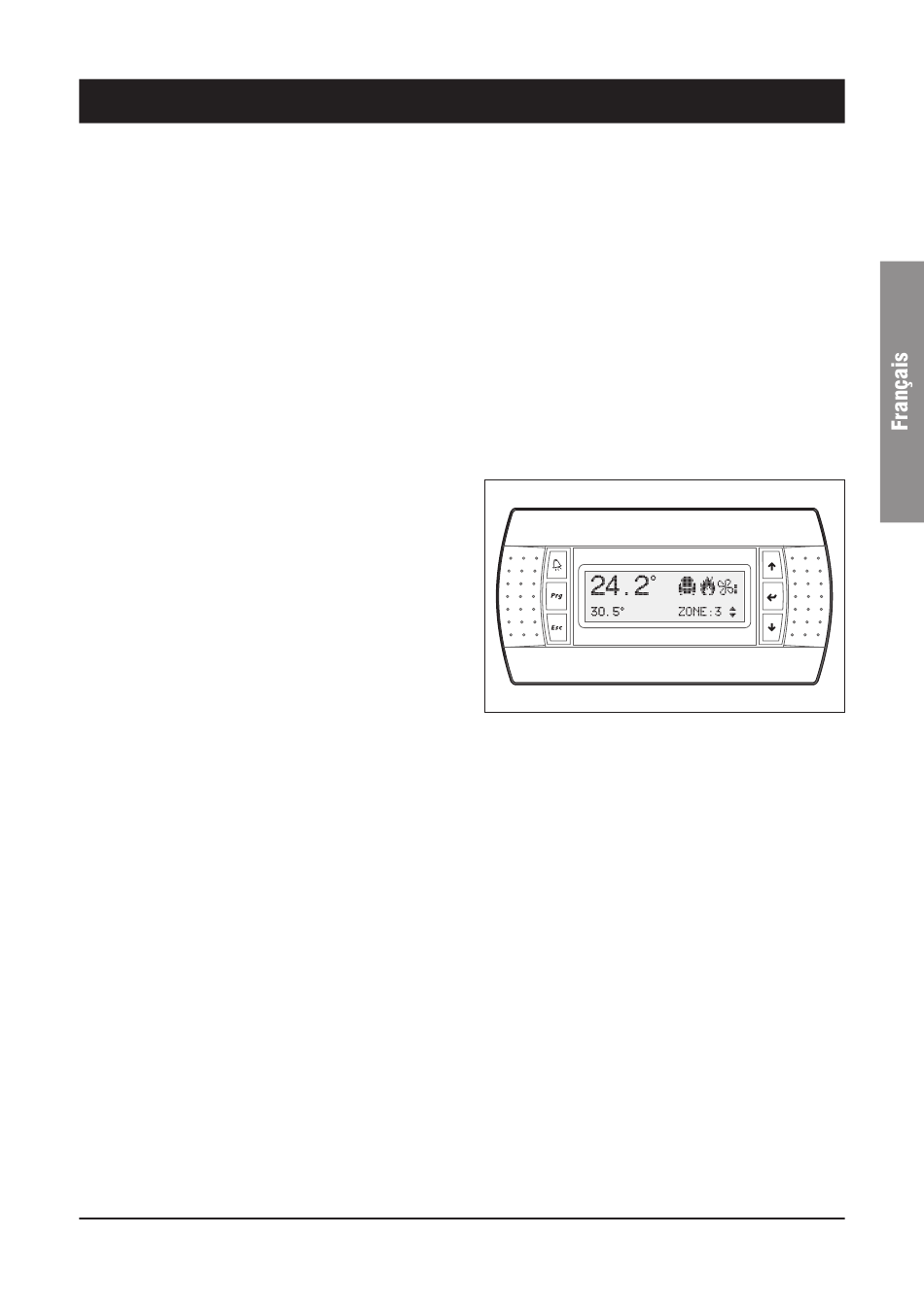

La figure montre le terminal avec la porte frontale ouverte.
Il y a un afficheur à cristaux liquides 4 lignes x 20 colonnes,
clavier et LEDs, gérées par un microprocesseur, pour programmer
les paramètres de contrôle (setpoint, intervalle différentiel, seuils
d'alarme) et pour permettre à l'usager d'exécuter les opérations
fondamentales.
Description
On peut utiliser le terminal pour exécuter les opérations suivantes:
– la configuration initiale de la machine
– la possibilité de modifier les paramètres fondamentaux de
fonctionnement
– l'affichage des alarmes relevées
– l'affichage de toutes les grandeurs mesurées.
La connexion entre le terminal et la carte se vérifie par un câble
téléphonique à 6 voies.
La connexion entre le terminal et la carte de base n'est pas
indispensable pour le fonctionnement normal du contrôleur.
