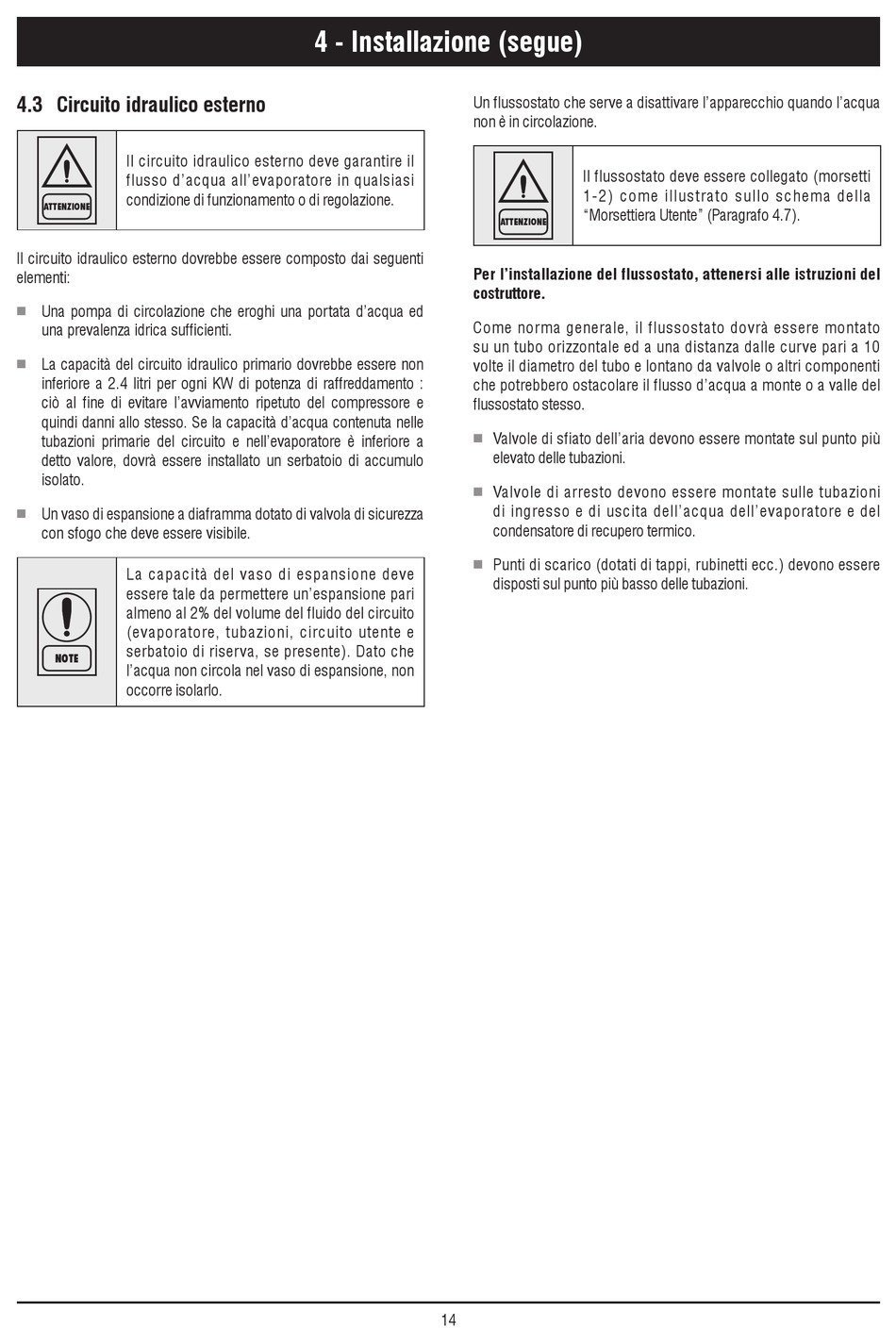

4.3 Circuito idraulico esterno

Il circuito idraulico esterno deve garantire il
flusso d'acqua all'evaporatore in qualsiasi
condizione di funzionamento o di regolazione.
ATTENZIONE
Il circuito idraulico esterno dovrebbe essere composto dai seguenti
elementi:
Una pompa di circolazione che eroghi una portata d'acqua ed
n
una prevalenza idrica sufficienti.
La capacità del circuito idraulico primario dovrebbe essere non
n
inferiore a 2.4 litri per ogni KW di potenza di raffreddamento :
ciò al fine di evitare l'avviamento ripetuto del compressore e
quindi danni allo stesso. Se la capacità d'acqua contenuta nelle
tubazioni primarie del circuito e nell'evaporatore è inferiore a
detto valore, dovrà essere installato un serbatoio di accumulo
isolato.
Un vaso di espansione a diaframma dotato di valvola di sicurezza
n
con sfogo che deve essere visibile.
La capacità del vaso di espansione deve
essere tale da permettere un'espansione pari
almeno al 2% del volume del fluido del circuito
(evaporatore, tubazioni, circuito utente e
serbatoio di riserva, se presente). Dato che
NOTE
l'acqua non circola nel vaso di espansione, non
occorre isolarlo.
4 - Installazione (segue)
Un flussostato che serve a disattivare l'apparecchio quando l'acqua
non è in circolazione.
Per l'installazione del flussostato, attenersi alle istruzioni del
costruttore.
Come norma generale, il flussostato dovrà essere montato
su un tubo orizzontale ed a una distanza dalle curve pari a 10
volte il diametro del tubo e lontano da valvole o altri componenti
che potrebbero ostacolare il flusso d'acqua a monte o a valle del
flussostato stesso.
n
n
n
14
Il flussostato deve essere collegato (morsetti
1-2) come illustrato sullo schema della
"Morsettiera Utente" (Paragrafo 4.7).
ATTENZIONE
Valvole di sfiato dell'aria devono essere montate sul punto più
elevato delle tubazioni.
Valvole di arresto devono essere montate sulle tubazioni
di ingresso e di uscita dell'acqua dell'evaporatore e del
condensatore di recupero termico.
Punti di scarico (dotati di tappi, rubinetti ecc.) devono essere
disposti sul punto più basso delle tubazioni.
