Zum Ausschalten des Gerätes ist die C-Taste lang (> 2 s, CL) zu betätigen. Es erscheint der
Abschaltdialog (vgl. Abb. 38). Mit Enter wird das Thermografiesystem ausgeschaltet.
Neben den Hauptmodi Live und Fokus sind modellabhängig weitere Betriebsmodi einstellbar, die direkt
über die Bedientasten aufgerufen werden können oder durch das Hauptmenü zu aktivieren sind.
8.2.4

Spoteditor*

Der Spoteditor wird durch langes Betätigen der T-Taste (TL) gestartet.
Er umfasst drei Zustände:
■ Spotpos
■ Spotdim
■ Spoteps
Diese Modi dienen zur Definition und Bearbeitung von Messspots bzw. Messfeldern (allgemein ROI,
Region Of Interest).
Ein ROI mit der Abmessung von (2 x 2) Bildpunkten wird als Messspot definiert. Messspots werden zur
„punktuellen" Temperaturmessung verwendet, wobei als Ergebnis der Mittelwert der Bildpixel angegeben
wird. Wird der Spot zu einer Messfläche vergrößert, ist in dieser neben dem Mittelwert auch die Anzeige
von lokaler minimaler
Minimum/Maximum erfolgt über Menü "Messen" (siehe Seite 50, Abb. 100).
Die Temperaturanzeige für ein ROI kann über die Messwerttabelle in der rechten unteren Bildecke oder
direkt am ROI erfolgen. Die entsprechende Einstellung ist über das Hauptmenü vorzunehmen (Menü
"Bild", 8.3.1 Abb. 63, Seite 37).
Status "Spotpos"
Durch Betätigen der Taste
Spotpos" gestartet. In diesem kann die Position des ROI verändert werden. Mit dem ersten Start des
Spoteditors wird automatisch ein Spot in der Mitte des Thermobildes generiert.

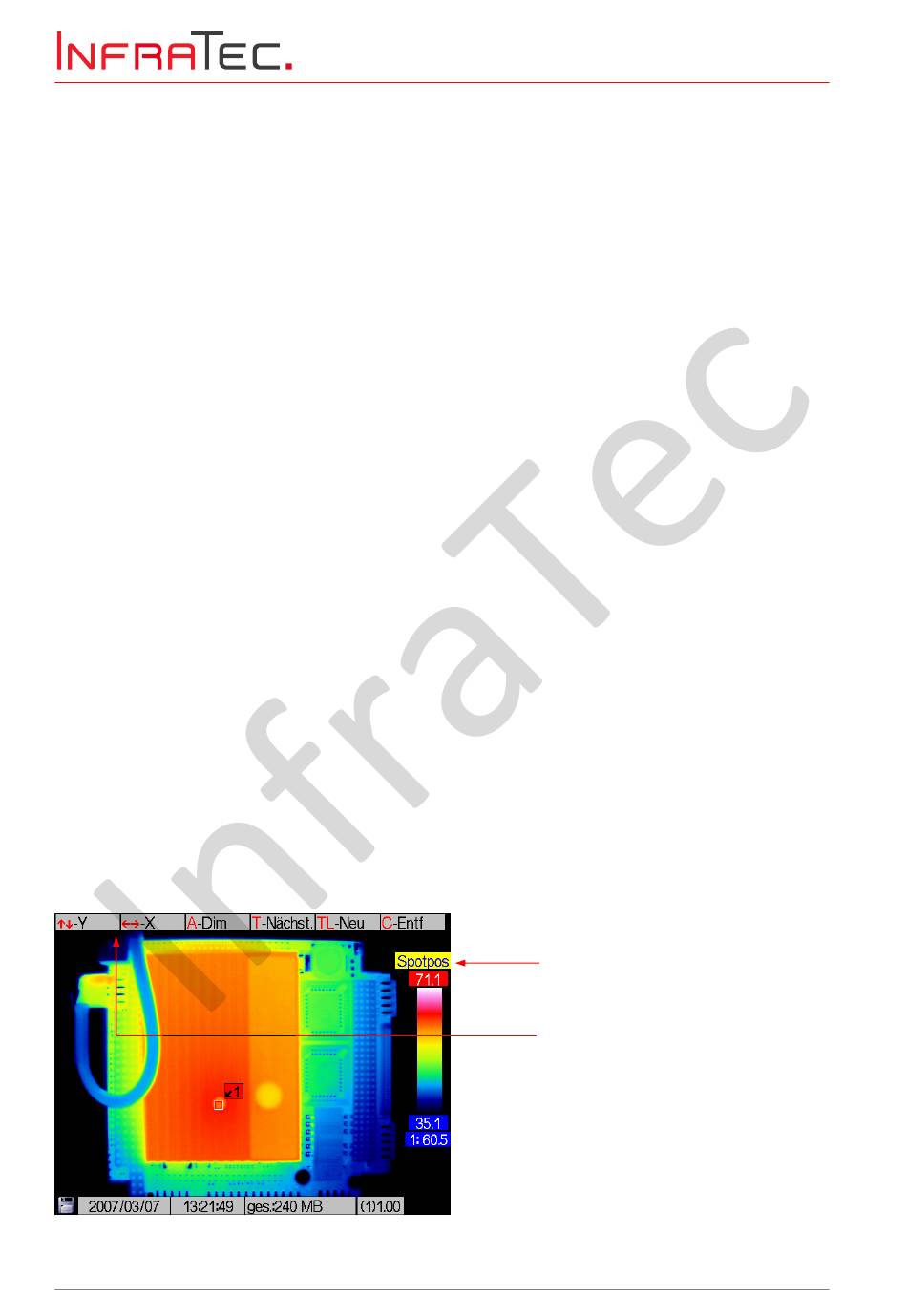

Abb. 41 Ansicht des Spoteditors mit einem ROI
28
Benutzerhandbuch für das Thermografiesystem VarioCAM
bzw. maximaler Temperatur
TL im Live- oder Fokus-Modus wird der Spoteditor zunächst im Modus
© InfraTec GmbH 2016
möglich. Die Aktivierung
Spoteditor: „Spotpos"
Hilfe für Joystick-Aktionen zur
Änderung der Position in Y-
bzw. X-Richtung
®
high resolution
8 Bedienung
der Anzeige
