Inbetriebnahme

7.1

Anpassen des Tragegurts

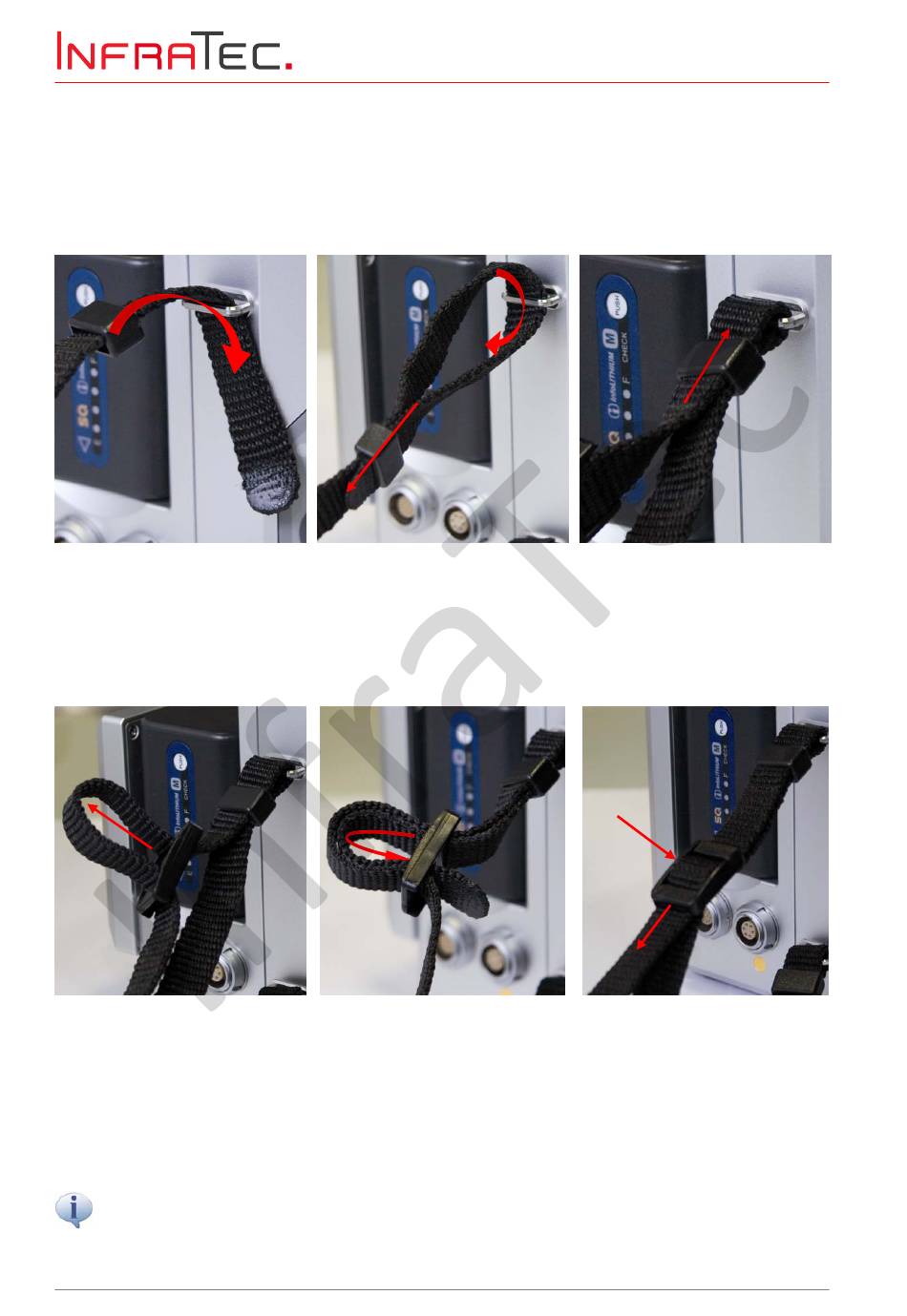

Die Befestigung des Tragegurtes wird anhand des folgenden Schemas erklärt:
Abb. 10 Schritt 1:
Das Band des Trageriemens
wird von oben ca. 10 cm durch
die Lasche an der Kamerarück-
seite geschoben.
Abb. 13 Schritt 4:
Die längere Riemenseite wird im
Verschluss gelockert.
Das lose Ende des Trageriemens sollte immer ≥ 5 cm frei aus dem Verschluss hängen!
16
Benutzerhandbuch für das Thermografiesystem VarioCAM
Abb. 11 Schritt 2:
Das lose Ende des Riemens wird unten durch die Hülse geführt und
diese wird anschließend fest an die Lasche der Kamerarückseite
geschoben.
Abb. 14 Schritt 5:
Anschließend wird die kurze
Riemenseite ebenfalls
den Verschluss gefädelt und
straff gezogen, sodass nur noch
eine Gurtlasche sichtbar ist.
© InfraTec GmbH 2016
Abb. 12 Schritt 3:
Abb. 15 letzter Schritt:
Die lange, obere Riemenseite
durch wird nun ebenfalls straff durch
den Verschluss gezogen, sodass
keine Gurtlasche mehr sichtbar
ist.
®
