InfraTec VarioCAM Benutzerhandbuch Seite 62

®
Benutzerhandbuch für das Thermografiesystem VarioCAM high resolution
8 Bedienung

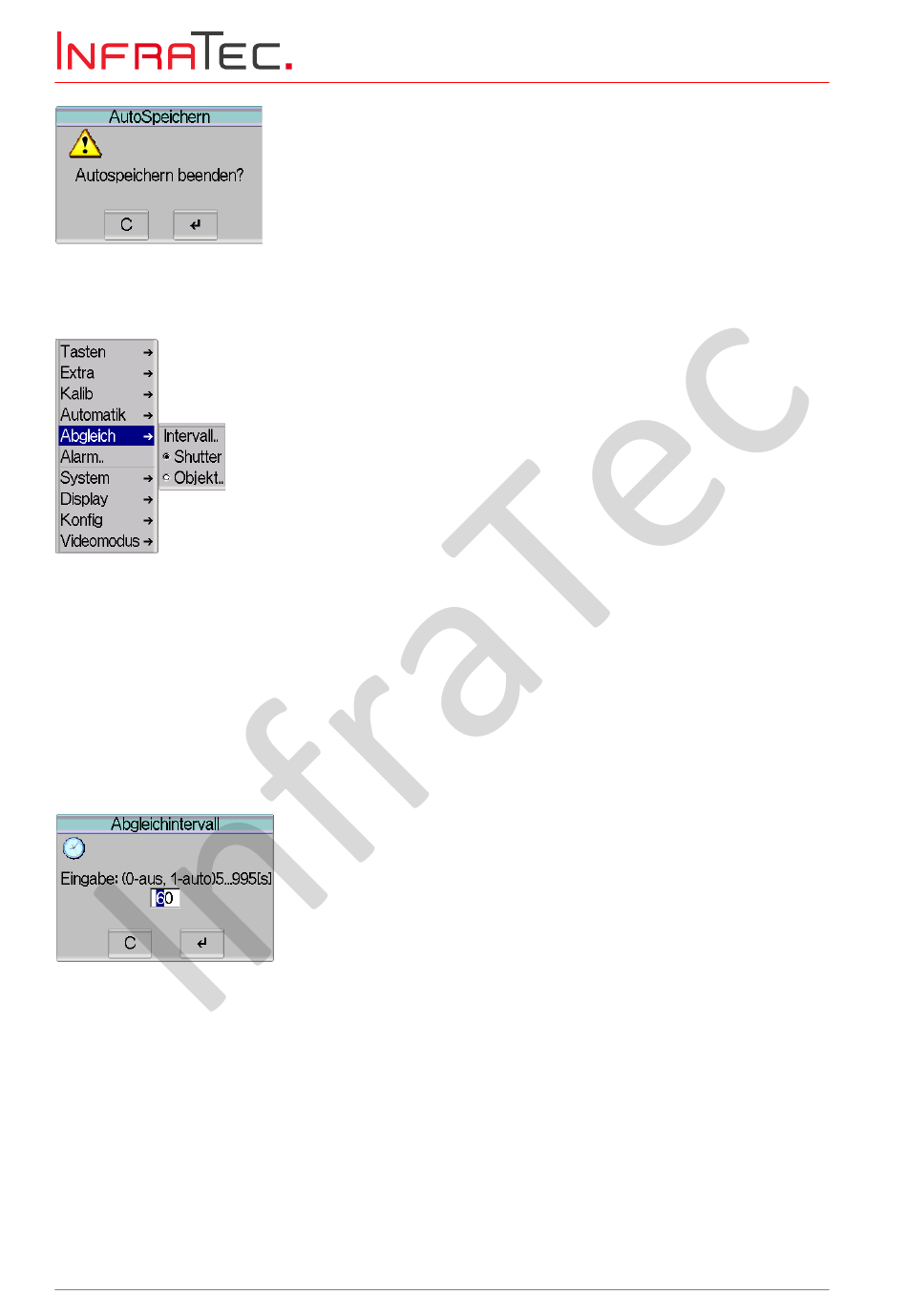

Abb. 121 Dialog – "Autospeichern beenden"
Menüpunkt "Abgleich"
Abb. 122 Menü "Einstellungen" – "Abgleich"
Mithilfe dieses Menüs sind die Parameter für den Abgleich des Bildes einstellbar.
Ist der Menüpunkt "Shutter" angewählt, erfolgt ein Abgleich auf den Shutter der Thermografiekamera.
Der Shutter ist Bestandteil der Optomechanik. Er wird als Referenz kurzzeitig in den Strahlengang
eingeschwenkt.
Ist der Menüpunkt "Objekt" angewählt, erfolgt ein Abgleich auf die Szene der Thermografiekamera. Die
aktuelle Einstellung ist mit einem Punkt im Menü gekennzeichnet.
Abb. 123 Dialog "Abgleichintervall"
Über den Menüpunkt "Intervall.." ist das Intervall für einen automatischen Abgleich einstellbar (vgl. Abb.
123). Hier ist die Zeit in Sekunden einzugeben, nach der regelmäßig ein automatischer Abgleich
durchgeführt werden soll. Die Beschränkungen für das anzugebende Intervall liegen bei 5 sec und ca.
16 min (995 sec). Unter- oder überschreitet der eingegebene Wert diese Grenzen, wird er automatisch
angepasst. Die empfohlene Werkseinstellung beträgt 60 s. Einen Sonderfall stellt allerdings der Wert 0
dar, mit dem es möglich ist, den automatischen Bildabgleich auszuschalten.
58 © InfraTec GmbH 2016 Benutzerhandbuch
