8 Bedienung
Die Bildelemente besitzen nachfolgende Funktionen:
■ Hilfe Anzeige der aktuellen Tastenbelegung (wichtigste Funktionen)
■ Logo Herstellerlogo JENOPTIK Laser, Optik, Systeme GmbH
■ Status aktueller Arbeitsmodus des Thermografiesystems
■ Skala Palette (Farbkeil) mit Grenzen des eingestellten Temperaturbereiches
Anzeige von Temperaturen bzw. Temperaturmittelwerten von Spots/ROI
■ Tabelle
(Region Of Interest, Messflächen)
■ Kartensymbol Statusanzeige der eingesetzten SD-Karte
■ Info wechselnde Infoanzeigen:
■
■
■
■
■
■
■
■
■
■ Zeit Anzeige des Datums und der Uhrzeit
8.2.2

Live-Modus

Im Live-Modus wird
Darstellungsmaßstabes des Thermobildes und mit ,
wird die Zuordnung der Farben bzw. Grauwerte der gewählten Palette zu den Temperaturen der Szene
verändert. Jeder Temperatur der Szene ist über die Farbe/Graustufe ein Temperaturwert zugeordnet
(Falschfarbdarstellung). Die Speicherung der Thermogramme erfolgt jedoch unabhängig vom
eingestellten Temperaturmaßstab digital, sodass auch Temperaturen außerhalb des gewählten
Abbildungsbereiches erfasst werden.

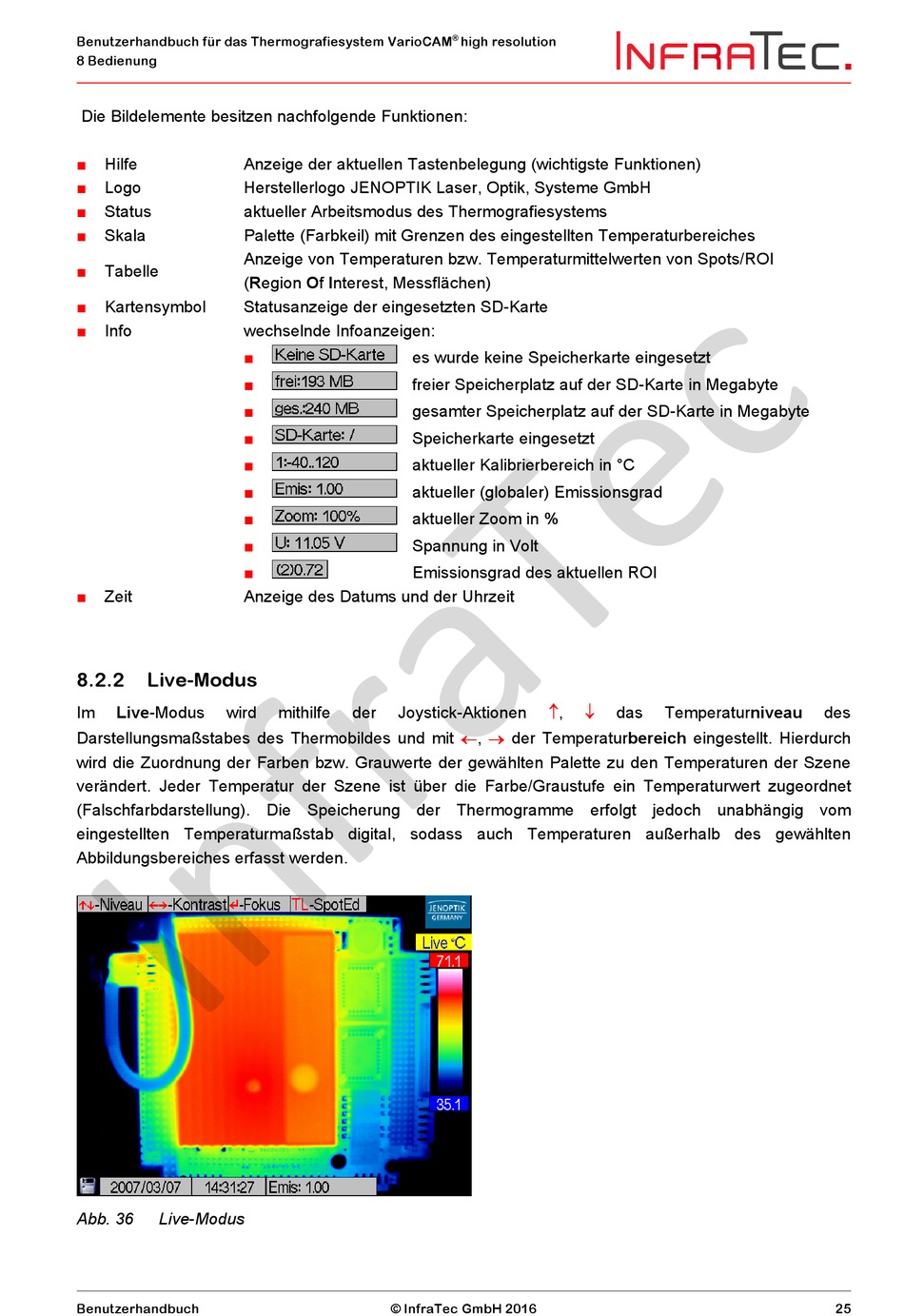

Abb. 36 Live-Modus
Benutzerhandbuch
es wurde keine Speicherkarte eingesetzt
freier Speicherplatz auf der SD-Karte in Megabyte
gesamter Speicherplatz auf der SD-Karte in Megabyte
Speicherkarte eingesetzt
aktueller Kalibrierbereich in °C
aktueller (globaler) Emissionsgrad
aktueller Zoom in %
Spannung in Volt
Emissionsgrad des aktuellen ROI
mithilfe der Joystick-Aktionen
