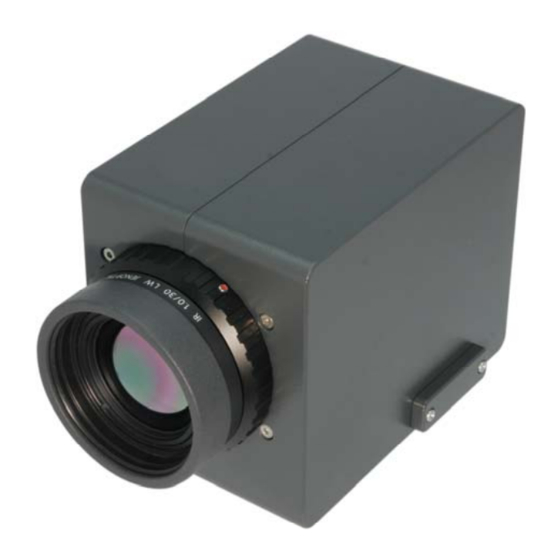

InfraTec VarioCAM Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für VarioCAM:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
inkl. Softwarebeschreibung IRBIS
InfraTec GmbH
Infrarotsensorik und Messtechnik
Gostritzer Straße 61 – 63
01217 Dresden/GERMANY

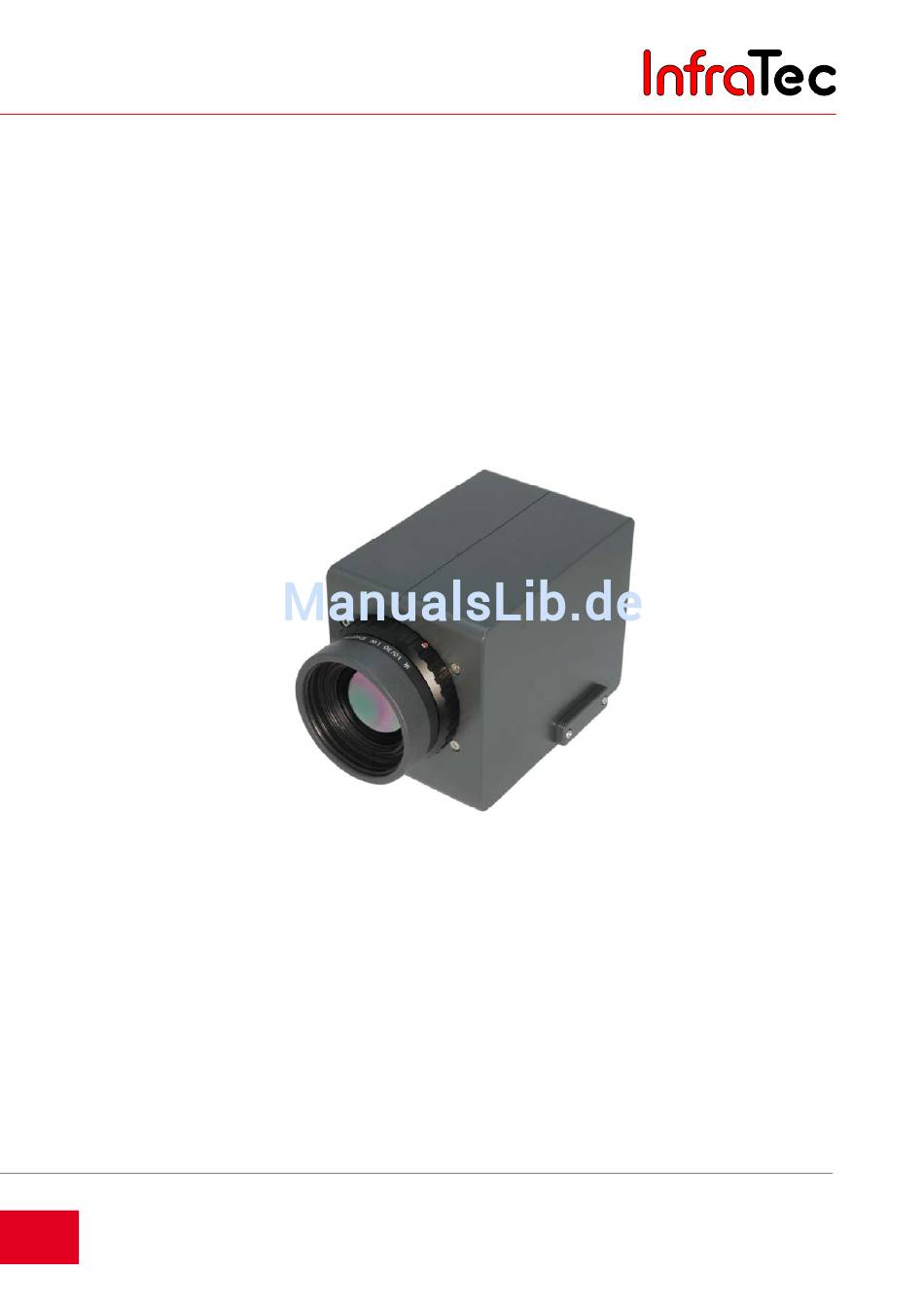

VarioCAM
Benutzerhandbuch
Stand: November 2015
Telefon
+49 351 871-8615
Fax
+49 351 871-8727
E-Mail
service@InfraTec.de
www.InfraTec.de
®
hr head
remote
®
© InfraTec 2015
(Sämtliche aufgeführte Produktnamen und Warenzeichen
bleiben Eigentum ihrer jeweiligen Besitzer.)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für InfraTec VarioCAM

Inhaltszusammenfassung für InfraTec VarioCAM

  • Seite 1 ® VarioCAM hr head inkl. Softwarebeschreibung IRBIS remote ® Benutzerhandbuch Stand: November 2015 © InfraTec 2015 InfraTec GmbH Telefon +49 351 871-8615 (Sämtliche aufgeführte Produktnamen und Warenzeichen Infrarotsensorik und Messtechnik +49 351 871-8727 bleiben Eigentum ihrer jeweiligen Besitzer.) Gostritzer Straße 61 – 63 E-Mail service@InfraTec.de...

  • Seite 3: Inhaltsverzeichnis

    Betrieb über das FireWire (IEEE 1394)-Interface ................ 17 Betrieb mit Breakout-Box (Verbindung über RS232*) ..............19 ® Triggerfunktionalität VarioCAM hr head ..................20 ® Hard- und Softwareinstallation für VarioCAM hr head* ......... 22 Grundlegendes ..........................22 Hardwarekomponenten ........................ 22 ® Installation FireWire-Gerätetreiber für VarioCAM hr head ............
  • Seite 4 Bedienelemente zur direkten Steuerung ..................75 10.2.6 Belegung der Funktionstasten ..................... 75 Wartung des Gerätes ....................76 11.1 Reinigung von Optiken und Schutzfenstern ................. 76 11.2 Kalibrierung ..........................76 Umweltschutz ......................77 Service ......................... 78 © InfraTec GmbH 2015 Benutzerhandbuch...

  • Seite 5: Einleitung

    Hinweis: Kein Teil dieses Benutzerhandbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne die schriftliche Genehmigung von Jenoptik und der InfraTec GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Dieses Benutzerhandbuch wurde mit der gebotenen Sorgfalt erarbeitet. Es wird keine Haftung übernommen für Schäden, die sich durch Nichtbeachtung der in diesem Benutzerhandbuch enthaltenen Informationen...
  • Seite 6 1 Einleitung VarioCAM ® hr head ist eine robuste, leistungsfähige Infrarotkamera für präzise Echtzeit-Thermografie. Basierend auf einem ungekühlten Mikrobolometer-Array, wurde VarioCAM ® hr head vorrangig für den stationären Einsatz, z.B. zur Prozessüberwachung oder Qualitätssicherung, konzipiert. Durch das kompakte Design und den hohen Schutzgrad bietet sich die Kamera für den industriellen Einsatz an.

  • Seite 7: Hinweise Zur Gerätesicherheit

    Das Öffnen des Kameragehäuses ist dem Kundendienst oder autorisiertem Personal vorbehalten. Ein Eingriff durch den Anwender oder nichtautorisierte Personen ist unzulässig und zieht das Erlöschen des Gewährleistungsanspruches nach sich. Verwenden Sie nur Zubehör- oder Ersatzteile, die ausdrücklich von InfraTec für VarioCAM ® hr head empfohlen werden.

  • Seite 8: Handhabung

    Hersteller übernimmt für derartig verursachte Schäden keine Garantie. Ebenso muss unbedingt vermieden werden, die Sonne oder andere energiereiche Strahlungsquellen ® indirekt über spiegelnde Flächen ins Bildfeld von VarioCAM hr head zu nehmen! Unter bestimmten Umständen kann auch bei ausgeschaltetem Gerät nicht ausgeschlossen werden, dass bei Ausrichtung auf die Sonne Schäden am Detektor auftreten.

  • Seite 9: Technische Beschreibung

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 3 Technische Beschreibung Technische Beschreibung Funktionsprinzip ® VarioCAM hr head ist ein Thermografiesystem für den langwelligen infraroten Spektralbereich (LWIR) von (7,5 ... 14) µm. Das Objektiv bildet die Objektszenerie auf ein Mikrobolometer-Array mit (640 x 480) oder (384 x 288) Bildpunkten ab.
  • Seite 10 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 3 Technische Beschreibung Thermografiesystem mit Auflösung (640 x 480) Pixel Optik Brennweite (mm) min. Fokus (m) IFOV (mrad) FOV (°) Weitwinkelobjektiv 12,5 (65 x 51) Normalobjektiv (30 x 23) Teleobjektiv 1 (18 x 14)

  • Seite 11: Bedienelemente

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 3 Technische Beschreibung Optomechanik Mithilfe der optomechanischen Baugruppe werden folgende Funktionen realisiert: ■ Fokussierung (Motorfokus) ■ Messbereichsumschaltung (Blenden)* ■ internes NUC (Non Uniformity Correction) mittels internem Shutter Weiterhin beinhaltet diese Baugruppe optional ein Modul zur hardwarebasierten Erhöhung der geometrischen Auflösung des Thermografiesystems auf (768 x 576) IR-Pixel (Detektor mit [384 x 288]...
  • Seite 12 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 3 Technische Beschreibung Schnittstellen Das Thermografiesystem verfügt über folgende Schnittstellen: ■ RS232 ■ Composit-Video, S-Video, VGA ■ Eingang für externes Triggersignal/Triggerausgang ■ FireWire (IEEE 1394) ■ SD-Laufwerk (hinter Verschraubung) IEEE 1394 Breakout-Box SD-Laufwerk Abb.

  • Seite 13: Technische Daten

    25 G, IEC 68-2-29 Vibrationsbelastbarkeit im Betrieb 2 G, IEC 68-2-6 * (Eigenschaften und Technische Spezifikationen sind von der Kamerakonfiguration abhängig und variieren in den Ausstattungspaketen VarioCAM ® hr head basic, inspect und research. Design und Spezifikation unterliegen der ständigen Weiterentwicklung; Änderungen im Sinne des technischen Fortschritts bleiben vorbehalten.) Benutzerhandbuch ©...

  • Seite 14: Auspacken Und Kontrolle

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 4 Auspacken und Kontrolle Auspacken und Kontrolle Nach dem Erhalt von VarioCAM ® hr head kontrollieren Sie bitte die Vollständigkeit und Unversehrtheit der Komponenten. Eventuelle Beschädigungen sind unverzüglich dem Lieferanten mitzuteilen. Das System VarioCAM ®...

  • Seite 15: Bezeichnung Der Kamerateile

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 5 Bezeichnung der Kamerateile Bezeichnung der Kamerateile LEMO-Buchse 6-polig für: (gelbes Kennzeichen) ■ FireWire (IEEE 1394)-Kabel ■ Netzteil mit Adapter LEMO-Buchse 14-polig für: ■ Netzteil ohne Adapter Abb. 2 Seitenansicht ■ FBAS-Kabel ■...

  • Seite 16: Schnelleinstieg

    Schließen Sie die Kamera an einen PC oder ein Notebook an. Entfernen Sie die Schutzkappe vom Objektiv. ■ Stellen Sie die Stromversorgung zur Kamera her, indem Sie das Netzteil an die VarioCAM ® hr head anschließen (14-poligen Stecker in linke Buchse mit dem roten Punkt nach oben). Die Kamera wird gestartet.

  • Seite 17: Anzeige

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 6 Schnelleinstieg ■ Starten Sie die IRBIS Software. Verbinden Sie die Kamera mit der Software und öffnen Sie das Remotefenster zur Bedienung der Kamera im Kameramenü. ■ Entfernen Sie die Abdeckung des SD-Kartenschachts, legen Sie die SD-Karte in den Kartenschacht und befestigen Sie die Abdeckung wieder.

  • Seite 18: Datenspeicherung

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 6 Schnelleinstieg Datenspeicherung ■ Zur Speicherung des Thermobildes wird die Schaltfläche betätigt. Das Livebild wird eingefroren, d. h. die Kamera geht in den Stop-Modus über. Stop-Modus Abb. 8 Kameramenü im Zustand Stop ■...

  • Seite 19: Datenübertragung Zum Computer

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 6 Schnelleinstieg Datenübertragung zum Computer ® ■ Für die Datenübertragung über die optionale FireWire (IEEE 1394)-Schnittstelle mittels IRBIS zunächst die ausstattungsabhängig mitgelieferte Software IRBIS ® remote/online entsprechend der Beschreibung zu installieren. ■...

  • Seite 20: Inbetriebnahme

    System konzipiert. Zur Befestigung der Thermografiekamera dient eine Bodenplatte, in welche ein Gewinde 1/4"-20 (Fotogewinde nach DIN 4503) sowie weitere metrische Gewindebohrungen eingebracht wurden. Je nach Ausstattung wird VarioCAM ® hr head über die RS232- oder über die FireWire (IEEE 1394)-Schnittstelle gesteuert.

  • Seite 21: Betrieb Über Das Firewire (Ieee 1394)-Interface

    7 Inbetriebnahme Betrieb über das FireWire (IEEE 1394)-Interface ® Durch die folgenden Anschlussmöglichkeiten kann VarioCAM hr head mit dem PC/Notebook verbunden werden. Das beschriebene Zubehör ist optional im Lieferumfang enthalten*. Folgen Sie den angegebenen Schritten, d. h. immer zuerst den Stecker des FireWire-Kabels am...

  • Seite 22: Anschluss Netzteil

    Abb. 17 LEMO-Adapter Wird das Thermografiesystem VarioCAM ® hr head ohne Netzteil an einem PC (Stromversorgung über das FireWire-Interface) betrieben, ist sicherzustellen, dass die von InfraTec empfohlenen FireWire- Karten verwendet werden. InfraTec übernimmt sonst keine Funktionsgarantie. © InfraTec GmbH 2015 Benutzerhandbuch...

  • Seite 23: Betrieb Mit Breakout-Box (Verbindung Über Rs232*)

    7 Inbetriebnahme Betrieb mit Breakout-Box (Verbindung über RS232*) ® Die Nutzung der Breakout-Box erweitert die Anschlussmöglichkeiten der VarioCAM hr head. Die Analogausgänge PAL/NTSC-FBAS und S-Video sowie die digitale RS232-Schnittstelle sind über die Breakout-Box zugänglich. Folgen Sie den angegebenen Schritten zur Herstellung der erwünschten Verbindungen.

  • Seite 24: Triggerfunktionalität Variocam ® Hr Head

    Der Triggerkanal 1 wird von der Software IRBIS ® 3 genutzt. ■ Der Triggerkanal 2 ist für SDK und weitere spezifische Applikationen reserviert. Der Spannungspegel der Triggersignale von VarioCAM ® hr an Ein- und Ausgang beträgt 5 V TTL/CMOS. Die VarioCAM ®...

  • Seite 25: Vc Hr Head Mit Netzteil, Breakout-Box (Mit Systemkabel) Und Firewire

    über das FireWire-Kabel vom Notebook (4pol.)/PC (6-pol.) mit der 6-pol. LEMO- VarioCAM® Buchse verbunden. Das Netzteil wird über den Adapter hr head ® P an die 14-pol. LEMO-Buchse der VarioCAM hr head angeschlossen. LEMO Adapter P Adapter P (Netzteil-Adapter) FireWire (6pol.)

  • Seite 26: Hard- Und Softwareinstallation Für Variocam

    Steuer- und Auswerte-PC Im Steuerrechner muss eine FireWire (OHCI IEEE 1394)-Schnittstellen-Karte installiert sein. Um eine sichere Verbindung zum Thermografiesystem zu gewährleisten, ist nur die von InfraTec empfohlene bzw. original mitgelieferte IEEE 1394-Schnittstellenkarte zu verwenden. Komponenten zur digitalen Datenübertragung und Kamerasteuerung...

  • Seite 27: Installation Firewire-Gerätetreiber Für Variocam ® Hr Head

    Thermografiesystem stets über ein separates DC Netzteil zu betreiben. Das 6-polige FireWire (IEEE 1394)-Kabel (siehe Abb. 11, FireWire (IEEE 1394)-Kabel 6-pol., Seite 17) stellt die hardwaremäßige Verbindung zwischen der PCI- IEEE 1394-Schnittstelle des PCs und VarioCAM ® hr head her.
  • Seite 28 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* Bitte beachten Sie, dass der Einsatz des Gerätetreibers “vc_hires23“ bestimmte Versionen der Softwaregruppe IRBIS ® voraussetzt. Die Aktualisierung des Gerätetreibers erfordert stets eine Anpassung der Datei VC2.dll.
  • Seite 29 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* Abb. 30 Hardware-Assistent von Microsoft™ Windows™ – Startdialog In diesem Teil des Assistenten (siehe Abb. 157) ist die Option "Nein, diesmal nicht" auszuwählen. Die Installation ist mit der Schaltfläche "Weiter >"...
  • Seite 30 Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* In diesem Teil des Assistenten ist die Option "Software von einer Liste oder bestimmten Quelle installieren" auszuwählen. Danach ist der Assistent mit "Weiter >" fortzusetzen.
  • Seite 31 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* Abb. 34 Hardware-Assistent von Microsoft™ Windows™ – Treiber-Pfad angeben Mit der Schaltfläche "Durchsuchen..." starten Sie den Dialog "Datei suchen". Wählen Sie den Unterordner “Treiber“ auf der mitgelieferten Installations-CD oder aus dem Installationsverzeichnis der Software IRBIS ®...
  • Seite 32 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* Der Dialog "Installation von Datenträger" ist mit "OK" zu bestätigen. Abb. 36 Hardware-Assistent Windows™ - Treiber-Pfad bestätigen Abb. 37 Hardware-Assistent Windows™ - Hardwaretyp auswählen Die Schaltfläche "Weiter >"...
  • Seite 33 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* Abb. 38 Hardware-Assistent von Microsoft™ Windows™ – Gerätetreiberinstallation starten Abb. 39 Hardware-Assistent von Microsoft™ Windows™ - Fertigstellung Treiberinstallation Die Hardware-Installation der Infrarotkamera VarioCAM ®...
  • Seite 34 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 8 Hard- und Softwareinstallation für VarioCAM® hr head* ® Abb. 40 Windows™ XP Professional Geräte-Manager nach erfolgreicher Installation der VarioCAM head ® VarioCAM head wird nach erfolgter Installation “vc_hires23“ -Treibers stets Bildbearbeitungsgerät im Windows™-Gerätemanager initialisiert.

  • Seite 35: Bedienung Der Kamera

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Bedienung der Kamera Die Menüstruktur der VarioCAM ® hr head ist über die Software IRBIS ® remote zu steuern. Nachdem die VarioCAM ® hr head mit einem PC/Notebook und der Software verbunden wurde, kann diese über das Bedienfenster gesteuert werden (siehe Kapitel 10, Bediensoftware IRBIS®...

  • Seite 36: Live-Modus

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Die Auswahl der angezeigten Bildelemente kann im Menüpunkt "Bildelemente" (siehe Kapitel 9.6.1, Menü "Bild", Seite 40) verändert werden. Die Bildelemente besitzen nachfolgende Funktionen: ■ Hilfe Anzeige der aktuellen Tastenbelegung (wichtigste Funktionen) ■...
  • Seite 37 Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 43 Live-Modus Mit der Schaltfläche kann im Live-Modus fortlaufend die Farbpalette umgeschaltet werden. Werkseitig voreingestellt ist beim Systemstart die VarioCAM-Palette. VarioCAM BlackWhite Eisen BlueRed Marked BW Rainbow Abb. 44 Darstellung mit unterschiedlichen Paletten Die Schaltfläche...

  • Seite 38: Fokus-Modus

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Fokus-Modus   Im Fokus-Modus wird mithilfe der Schaltflächen auf eine größere bzw. kleinere Objektentfernung fokussiert. Der Fortschrittsbalken mit dem Kennzeichen F links neben der Farbpalette zeigt die relative Fokusposition an –...

  • Seite 39: Spoteditor

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Neben den Hauptmodi Live und Fokus sind modellabhängig weitere Betriebsmodi einstellbar, die direkt über die Schaltflächen aufgerufen werden können oder durch das Hauptmenü zu aktivieren sind. Spoteditor* Der Spoteditor wird durch langes Betätigen der Schaltfläche (TL) gestartet.
  • Seite 40 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera   Die Position des ROI wird mit den Schaltflächen verändert. Dabei verschieben die Aktionen   ROI vertikal nach oben bzw. unten, nach links bzw. rechts (vgl. Abb. 37).
  • Seite 41 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Status "Spoteps" Im Status "Spoteps" kann der Emissionsgrad eines Messfeldes von 0,01 bis 1,00 verändert werden. Spoteditor: „Spoteps“ Hilfe für Joystick-Aktionen zur Änderung des Emissionsgrades in Hundertstel-/Zehntelschritten Aktives ROI 2 Emissionsgrad von ROI 2 Abb.

  • Seite 42: Stop-Modus Und Datenspeicherung

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Stop-Modus und Datenspeicherung erfolgt der Wechsel aus den Modi Live und Fokus in den Stop-Modus. Im Stop-Modus ist der Bildeinzug angehalten, der Bildinhalt (außer Datum, Uhrzeit und Infofeld) wird nicht aktualisiert.
  • Seite 43 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Ein ggf. aktivierter Schreibschutz der SD-Karte wird in der Folge entsprechend Abb. 54 angezeigt. Im Stop-Modus wird mit Betätigung der Schaltfläche das aktuelle Thermogramm gespeichert. Eine Speicherung direkt aus Live (oder Fokus) ist mit langer Betätigung der Schaltfläche (SL) möglich...

  • Seite 44: Das Hauptmenü

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Das Hauptmenü Im Modus Live oder Fokus öffnet langes Betätigen der Schaltfläche (EnterL) das Haupt-Menü. Über das Haupt-Menü können weitere Funktionen aufgerufen und sonstige Systemeinstellungen vorgenommen bzw. abgefragt werden.
  • Seite 45 Über den Menüpunkt Palette → Auswahl.. (siehe Abb. 61) wird ein Dialog zur Auswahl der vordefinierten Paletten geöffnet. Dabei stehen folgende Paletten zur Auswahl: Abb. 60 Farbpaletten: VarioCAM, BlackWhite, IronBow, BlueRed, Marked BW, Rainbow Abb. 61 Dialog "Auswahl Palette" Eine fortlaufende Umschaltung der Palette kann auch ohne Aufruf der Menüfunktion einfach im Live- und Fokus-Modus durch kurzes Betätigen der Schaltfläche C, bei Stop durch (langes)
  • Seite 46 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Der Menüpunkt Palette →16 Stufen schaltet die Darstellung von der standardmäßigen Farbtiefe von 256 Farben auf 16 Stufen um bzw. zurück. Durch die Aktivierung der Funktion "16 Stufen" werden statt 256 nur noch 16 Temperaturstufen angezeigt.
  • Seite 47 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Mithilfe des Menüpunktes "Bildfilter" ist ein Filter für die Darstellung der Thermobilder einstellbar. Als Filter wird ein digitaler Tiefpass erster Ordnung verwendet. Über das Untermenü kann zwischen den vier Filterstufen "Aus", "Schwach", "Mittel" und "Stark"...
  • Seite 48 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera empfiehlt sich die Verwendung farbiger Isothermen in Verbindung mit Schwarz/Weiß-Palette bzw. schwarzer, weißer oder grauer Isothermen für farbige Paletten. Isothermeneditor Kennzeichnung der aktiven Isotherme Abb. 69 Thermobild mit Schwarz/Weiß-Farbkeil und eingeblendeter Isotherme Die Hilfeleiste zeigt die wichtigsten Bedienelemente in diesem Modus (siehe Abb.

  • Seite 49: Menü "Datei

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Eine Isotherme bezieht sich immer auf ein festes Temperaturniveau und einen festen Temperaturbereich. Wird im Live-Modus der Temperaturmaßstab verändert, wird die Lage der Isotherme in der Palette entsprechend angepasst, die Temperaturgrenzen der Isotherme bleiben jedoch unverändert.
  • Seite 50 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Verzeichnisstruktur von VarioCAM hr head ® ® VarioCAM hr head legt jeder Datenspeicherung auf SD-Karte zunächst automatisch Unterverzeichnisse an, deren Namen ein schnelles Auffinden gewünschter Dateien auch bei großen Datenmengen gewährleisten.
  • Seite 51 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Nach Anwahl des Punktes "Datei laden.." wird in einem Dialog die aktuelle Verzeichnisstruktur mit Inhalt angezeigt (vgl. Abb. 77). Das jeweilige Verzeichnis und die zu ladende Datei werden mit den Schaltflächen ausgewählt und anschließend mit Enter bestätigt.
  • Seite 52 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Bitte beachten Sie, dass für die dauerhafte Speicherung des eingestellten Kommentars die Speicherung der Konfiguration (Menü → Einstellungen → Konfiguration, siehe Abb. 133, Dialog "Konfiguration Speichern", Seite 64) erforderlich ist.
  • Seite 53 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Menüpunkt "Datei löschen.." Abb. 84 Menü "Datei" – "Datei löschen.." Abb. 86 Dialog "Löschen" – Dateien Abb. 85 Dialog "Löschen" – Verzeichnisstruktur Nach Anwahl des Punktes "Datei löschen.." wird in einem Dialog die Verzeichnisstruktur angezeigt (vgl.
  • Seite 54 Die Dateinamen werden dann beginnend mit 00 bis 99 fortlaufend nummeriert, wobei die ersten 6 Zeichen des Dateinamens mit den ersten 6 Zeichen des Verzeichnisses übereinstimmen. Beispiel: In einem neu erstellten Verzeichnis mit Namen “INFRATEC“ werden IRB-Dateien mit folgenden Namen gespeichert: INFRAT00.irb, INFRAT01.irb usw.

  • Seite 55: Menü "Messen

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Menüpunkt "Karte formatieren.." Abb. 91 Menü "Datei" – "Karte formatieren.." Abb. 92 Dialog "SD-Karte formatieren" Nach dem Anwählen des Punktes "SD-Karte formatieren" erscheint ein Dialog, der mit Enter bestätigt werden muss, um alle Daten der Karte zu löschen und diese neu zu formatieren.
  • Seite 56 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Anzeigen von Maximum und Minimum erfolgen nur innerhalb des zentralen Bildbereiches, in dem keine sonstigen Systemanzeigen eingeblendet werden. Diese Anzeigen sind in den digital gespeicherten Thermobildern nicht enthalten, können aber bei der Speicherung der Anzeige als Screenshot gesichert werden.
  • Seite 57 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 96 Menü "Messen" – "Emission.." Abb. 97 Dialog "Emissionsgrad" Die Standardeinstellung des Emissionsgrades beträgt 1,00. Damit wird angenommen, dass 100 % der gemessenen Strahlung vom Messobjekt selbst ausgestrahlt werden. Das Messobjekt entspricht dem „idealen Schwarzkörperstrahler“...
  • Seite 58 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 102 Menü "Messen" – "Transmission.." Abb. 103 Dialog "Transmission" Abb. 104 Menü "Messen" – "Entfernung.." Abb. 105 Dialog "Entfernung" ® Die Thermografiekamera VarioCAM hr head arbeitet im Wellenlängenbereich von 7,5 bis 14 µm. Der Einfluss der Atmosphäre auf das Messergebnis ist in diesem Bereich bei den meisten Messungen...

  • Seite 59: Menü "Einstellungen

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Tabellarische Übersichten zu Emissionseigenschaften können nur eine grobe Orientierung zu den Eigenschaften der entsprechenden Materialien liefern, da die konkreten Emissionseigenschaften in Abhängigkeit von der tatsächlichen Oberflächenbeschaffenheit (Rauhigkeit, Verschmutzung, Oxydation...),...
  • Seite 60 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abgleich wird vom System selbst bei Veränderung der Gerätetemperatur oder in einem festen Zeitintervall ausgeführt oder kann über die Betätigung der Schaltfläche auch vom Bediener ausgelöst werden. Die Funktion "Autoimage" dient zur automatischen Anpassung von Temperaturniveau und -bereich: Entsprechend der aktuellen Temperaturszene wird die optimale Einstellungen des Temperaturmaßstabes...
  • Seite 61 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Menüpunkt "Kalib" Abb. 111 Menü "Einstellungen" – "Kalib" ® Die verfügbaren Kalibrierbereiche von VarioCAM hr head werden im Untermenü „Kalib“ aufgelistet (vgl. Abb. 111) und ermöglichen durch Anwahl das Umschalten zwischen diesen Bereichen. Die Anzahl der Kalibrierbereiche ist ausstattungsabhängig.
  • Seite 62 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 113 Dialog "AutoSpeichern" Bei der Anwahl von "Speichern.." wird ein Dialog angezeigt, mit dessen Hilfe sich eine Sequenz von Thermobildern aufnehmen lässt. Im Feld "Start" ist die Startzeit der Aufnahme anzugeben. Als Vorgabewert wird hier vom System die aktuelle Uhrzeit bei Aufruf des Dialogs zur Eingabe der Parameter für die automatische Speicherung...
  • Seite 63 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 114 Bildinhalt bei "AutoSpeichern" Eine laufende Serienspeicherung kann durch abgebrochen werden. Abb. 115 Dialog – “Autospeichern beenden“ Menüpunkt "Abgleich" Abb. 116 Menü "Einstellungen" – "Abgleich" Mithilfe dieses Menüs sind die Parameter für den Abgleich des Bildes einstellbar.
  • Seite 64 Visuelle Anzeige – blendet eine Anzeige für den jeweiligen Zustand ein (vgl. Abb. 120, vgl Abb. 121) ■ "X" Extern – übergibt den Alarmwert in Kelvin über RS232* Schnittstelle der VarioCAM ® aus (vgl. Beispiel zur Ausgabe des Temperaturalarms über das Hyperterminal, Seite 61, Abb. 124).
  • Seite 65 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 120 Einblendung des visuellen Alarms bei Abb. 121 Einblendung visuellen Alarms Über- und Unterschreitung (U/D) der durch Überschreitung der Schwelle in Schwellen im gesamten Thermobild Messfeld 1 und Unterschreitung der Schwelle in Messfeld 3 Beispiel zur Ausgabe des Temperaturalarms über das Hyperterminal...
  • Seite 66 9 Bedienung der Kamera ® Abb. 124 Hyperterminal mit Auswahl, Daten VarioCAM high resolution Die Ausgabe des Temperaturalarmes erfolgt in der Form: "alr" + "ID bzw. Nummer des Messgebietes (1 bis 5)" + "Alarmnummer (1/2)" + "aktuelle Temperatur in Kelvin". In Abb. 124 sind hierfür zwei Beispiele hervorgehoben, welche sich auf die in Abb.
  • Seite 67 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Abb. 126 Dialog "Datum/Uhrzeit" Über den Menüpunkt "Datum/Zeit.." wird das Datum und die aktuelle Uhrzeit der VarioCAM ® hr head eingestellt. Abb. 127 Dialog "Auswahl der Sprache" Über den Menüpunkt "Sprache.." wird die Sprache der grafischen Benutzeroberfläche der...
  • Seite 68 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Über den Menüpunkt "Status.." kann der Batteriezustand überprüft werden. Daraufhin werden die aktuelle Spannung des Akkus sowie die Shuttertemperatur in einem Meldungsfenster (siehe Abb. 129) angezeigt. Abb. 130 Dialog "Systeminformation"...
  • Seite 69 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Die Anzahl der speicherbaren Konfigurationen ist ausstattungsabhängig. Konfiguration 0 beinhaltet die Werkseinstellung und kann nicht überschrieben werden. Bitte beachten Sie, dass das Laden der Werkseinstellung alle vorher gespeicherten individuellen Einstellungen zurücksetzt.
  • Seite 70 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 9 Bedienung der Kamera Menüpunkt "Videomodus"* Abb. 135 Menü "Einstellungen" – "Videomodus" Über den Menüpunkt “Videomodus“ lässt sich der Videoausgang der Thermografiekamera umschalten. © InfraTec GmbH 2015 Benutzerhandbuch...

  • Seite 71: Bediensoftware Irbis

    10 Bediensoftware IRBIS® remote 3.0* Bediensoftware IRBIS ® remote 3.0 Die Software IRBIS ® remote ermöglicht die Fernsteuerung von VarioCAM ® hr head sowie die Bildübertragung (auf Basis der Display-Anzeige) über bzw. auf ein Notebook/PC. 10.1 Programmstart Abb. 136 Symbol der Desktopverknüpfung Das Programm IRBIS ®...

  • Seite 72: Programmoberfläche

    Tastaturbefehle zum Thermografiesystem übertragen. Die Visualisierung des Videobildes kann über die Videoschnittstellen “S-Video“, “VGA“oder “PAL/NTSC-FBAS“ anhand eines geeigneten Wiedergabegerätes erfolgen. Das Programm IRBIS ® remote kann nur genutzt werden, wenn die VarioCAM ® hr head gestartet und mit dem Steuerrechner verbunden ist. 10.2 Programmoberfläche Je nach aktiv geschalteten Komponenten, variiert die Oberfläche des Programms.

  • Seite 73: Analog-Video-Anzeige

    10 Bediensoftware IRBIS® remote 3.0* 10.2.1 Analog-Video-Anzeige ® Der Bereich der Analog-Video-Anzeige zeigt das von VarioCAM hr head gelieferte Videobild an. Eine interaktive Bedienung der dargestellten Elemente innerhalb des Anzeigefensters ist nicht vorgesehen und wird durch das Programm IRBIS ®...

  • Seite 74: Menüpunkt "Optionen

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 10 Bediensoftware IRBIS® remote 3.0* Schnappschuss/Einzelbildspeicherung des aktuell dargestellten Bildes auf dem Rechner. Startet die AVI-Aufzeichnung auf dem Rechner. Öffnet Fenster “Einstellungen“, welchem Parameter Einzelbildspeicherung, Videoaufzeichnung und Sprachwahl eingestellt werden. Menüpunkt “Zoom“...
  • Seite 75 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 10 Bediensoftware IRBIS® remote 3.0* Format: Einstellung des Bildformates für die Einzelbildspeicherung Abb. 144 Einstellung des Speicherpfades und des Dateinamens im Dialog “Öffnen“ Video Optionen Abb. 145 Video Optionen – Einstellungen zur Videospeicherung...

  • Seite 76: Dateiübertragung

    Hinweis vorhandenen Befehlssatzerweiterungen. Diese sind für den Dateiexport von Bedeutung. 10.2.4 Dateiübertragung Der in Abb. 148 dargestellte Dialog wird zur Übertragung der in der Infrarotkamera VarioCAM ® hr head befindlichen und auf der SD-Karte gespeicherten Daten genutzt. © InfraTec GmbH 2015...
  • Seite 77 10 Bediensoftware IRBIS® remote 3.0* Abb. 148 Dialog zur Dateiübertragung CardInfo Die Gesamtkapazität und die freie Kapazität der in der VarioCAM ® hr head befindlichen SD-Karte wird angezeigt. Die angezeigten Daten und die Dateiliste können mit der Schaltfläche aktualisiert werden.
  • Seite 78 ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 10 Bediensoftware IRBIS® remote 3.0* Abb. 149 Dialog zur Verzeichniswahl bei der Dateiübertragung Das Verzeichnis kann wie im Windows™-Explorer ausgewählt werden. Abb. 150 Fortschrittsfenster bei der Dateiübertragung Werden mehrere Dateien kopiert, wird ein Statusfenster (vgl. Abb. 150) angezeigt. Zusätzlich werden die aktuell benötigte Zeit und die noch verbleibende Zeit angegeben.

  • Seite 79: Bedienelemente Zur Direkten Steuerung

    Die manuelle Fokussierung der VarioCAM hr head kann auch außerhalb des Modus “Focus“ durchgeführt werden. ® Abb. 152 Bereich mit den Tasten der VarioCAM hr head Die Fernsteuerung von VarioCAM ® hr head erfolgt über den in Abb. 152 dargestellten Tastenblock.

  • Seite 80: Wartung Des Gerätes

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 11 Wartung des Gerätes Wartung des Gerätes 11.1 Reinigung von Optiken und Schutzfenstern Die Oberfläche von Linsen und Schutzfenstern ist kratzempfindlich. Eine unsachgemäße Säuberung kann Schäden verursachen. Die Optiken sind generell so zu behandeln, dass eine Reinigung nicht erforderlich wird. Vermeiden Sie Verschmutzungen, in dem Sie bei dem Umgang mit den Optiken Schutzhandschuhe, vorzugsweise aus Baumwolle, tragen.

  • Seite 81: Umweltschutz

    Gerät, das spezielle Infrarotoptiken und elektronische Leiterplatten enthält. Diese Komponenten bedürfen nach Beendigung der Gerätenutzung einer speziellen Entsorgung. Der Hersteller bietet an, das Erzeugnis VarioCAM ® hr head zur Gewährleistung einer umweltgerechten Entsorgung nach Beendigung der Gerätenutzung vom Kunden zurückzunehmen.

  • Seite 82: Service

    ® Benutzerhandbuch für das Thermografiesystem VarioCAM hr head 13 Service Service Der Hersteller empfiehlt eine Wartung des Systems VarioCAM ® hr head durch den Kundendienst etwa im Zweijahresrhythmus. Der Hersteller gewährleistet die Servicedurchführung am Erzeugnis VarioCAM ® hr head. Wenden Sie sich bei Störungen und zur Durchführung technischer Wartungen an Ihren Vertragshändler...
