Benutzerhandbuch für das Thermografiesystem VarioCAM
8 Bedienung
Menüpunkt "Alarm"

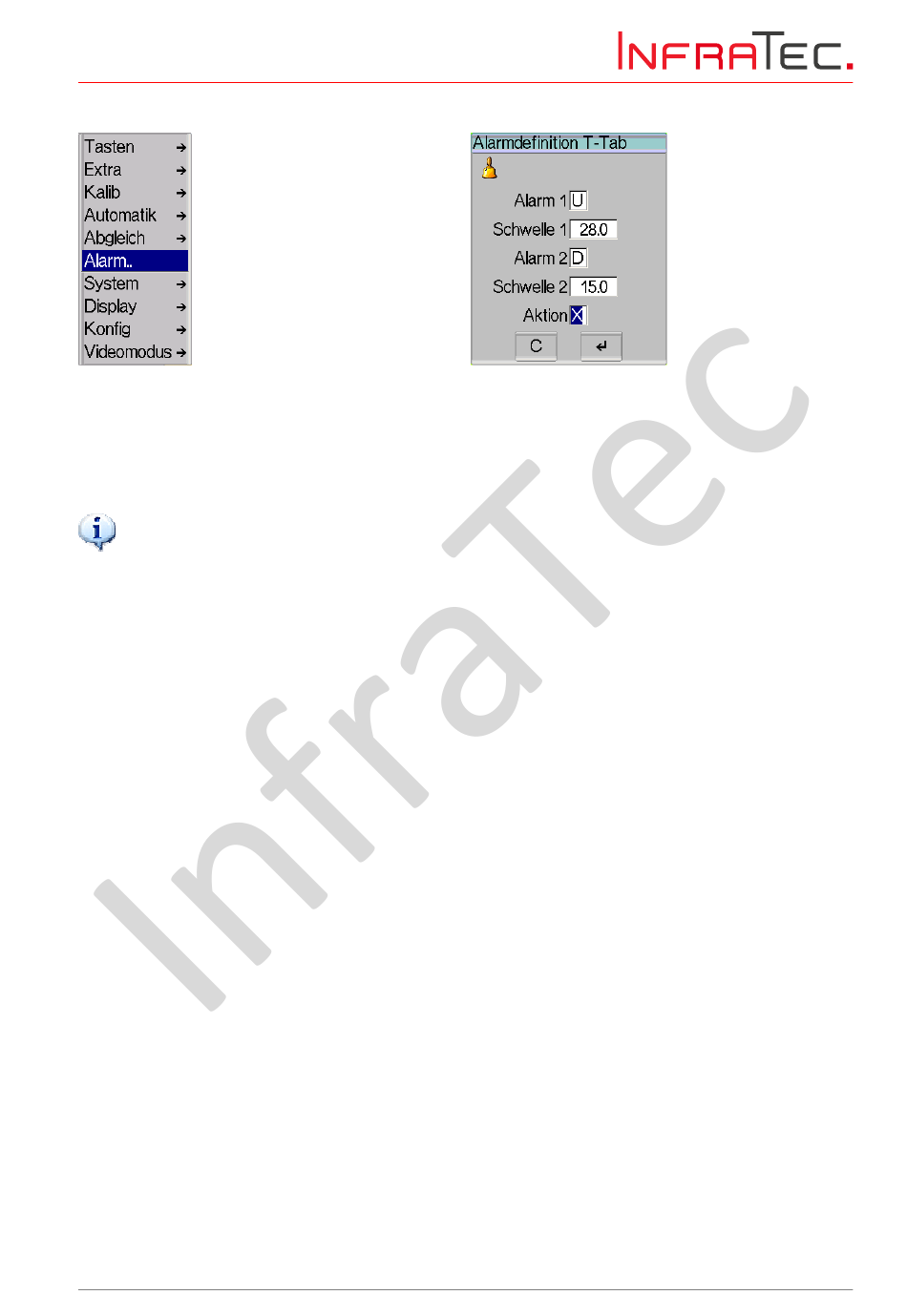

Abb. 124 Menü "Einstellungen" - "Alarm.."
Im Menüpunkt "Alarm.." ist eine Festlegung von Temperaturschwellen möglich. Wird einer dieser
Schwellwerte erreicht, wird die unter "Aktion" ausgewählte Alarmfunktion aktiviert.
Wurden ROI (siehe Kapitel 8.2.4, Spoteditor*, Seite 28) im Thermobild generiert, gilt die Alarmfunktion
ausschließlich für diesen Bereich.
Wurden keine ROI im Thermobild generiert, gilt die Alarmfunktion für das gesamte Thermobild.
Es können zwei Alarmschwellen definiert werden.
In den Auswahlfeldern "Alarm 1/2" kann als Kriterium eine Überschreitung "U" bzw. Unterschreitung "D"
oder ein Erreichen des Temperaturmittelwertes "M" für die in "Schwelle 1/2" angegebene Temperatur
bestimmt werden.
In den Auswahlfeldern "Schwelle 1/2" wird der entsprechende Temperaturschwellwert, beziehend auf
das jeweilige Feld "Alarm 1/2", eingegeben.
Im Auswahlfeld "Aktion" kann entschieden werden, welches Ereignis bei Eintritt des Alarms ausgeführt
werden soll:
■ "S" Speichern – speichert ein Thermobild ab
■ "V" Visuelle Anzeige – blendet eine Anzeige für den jeweiligen Zustand ein (vgl. Abb. 126,
vgl Abb. 127)
■ "X" Extern – übergibt den Alarmwert in Kelvin über RS232* Schnittstelle der VarioCAM
aus (vgl. Beispiel zur Ausgabe des Temperaturalarms über das Hyperterminal, Seite 60,
Abb. 130).
■ "A" Akustischer Alarm
Benutzerhandbuch
®
high resolution
Abb. 125 Dialog "Alarmdefinition"
