Menüpunkt "CMOS-Kamera"/VIS –Modus*

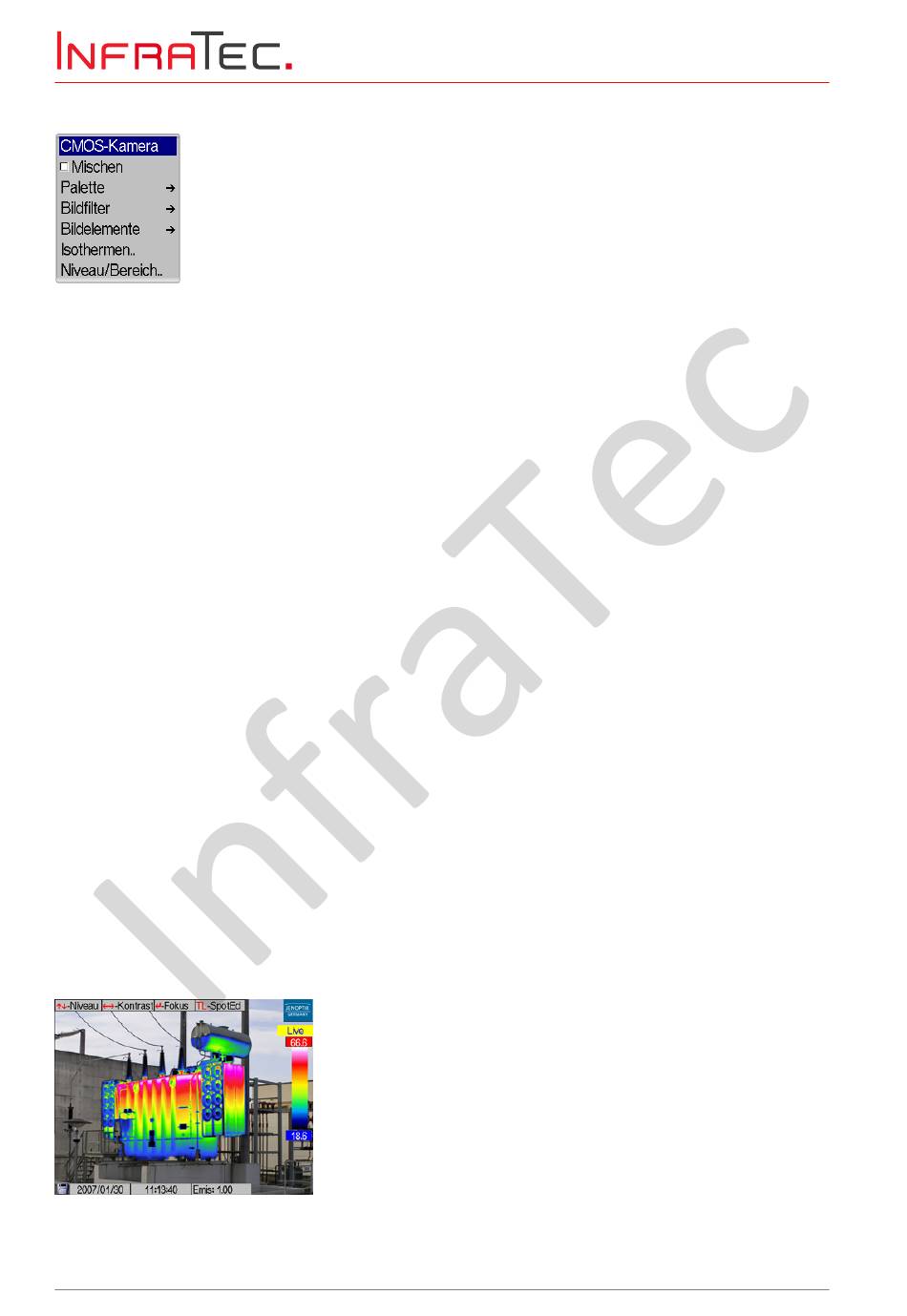

Abb. 54 Menü "Bild" - "CMOS-Kamera"
®
VarioCAM hr ist optional mit einer Farb-Videokamera ausgerüstet, die der Orientierung im für das Auge
sichtbaren Spektralbereich dient und zur parallelen fotografischen Dokumentation der Messsituation
genutzt werden kann.
Bildfeld, Auflösung und Betrachtungswinkel der Videokamera stimmen nicht völlig mit dem Thermobild
überein, da für beide optischen Kanäle unterschiedliche Objektive verwendet werden und die optischen
Achsen somit zueinander versetzt sind. Der resultierende Parallaxenfehler wird entsprechend der
Fokussierung des Thermobildes automatisch korrigiert.
Mit dem Menüpunkt "CMOS-Kamera" erfolgt die Umschaltung auf das Bild der Videokamera (VIS-
Modus, Statusanzeige "VIS"). Die Fokussierung des VIS-Bildes erfolgt manuell mit dem Rändelring an
der Farb-Videokamera (Kameravorderseite, siehe Abb. 2, Seite 11).
Die Anpassung der Helligkeit des Videobildes erfolgt automatisch. Bei schlechter Beleuchtung der Szene
kann dies zur Verringerung der Abbildungsgeschwindigkeit des Vis-Bildes führen. Bei Bedarf kann mit der
A-Taste die Videoleuchte* zugeschaltet werden. Mit der T-Taste wird zwischen Farb- und Schwarz/Weiß-
Darstellung des VIS-Bildes umgeschaltet. Das direkte Speichern von VIS-Bildern aus dem VIS-Modus
erfolgt über die S-Taste. Rechts unten wird im Bild kurz der Name der gespeicherten Bitmap-Datei
angezeigt. Mit der C-Taste wird der VIS -Modus nach „Live" verlassen.
Bitte beachten Sie, dass die Videoleuchte auch beim Verlassen des Status "VIS" aktiviert bleibt, sofern
sie nicht durch erneute Betätigung der A-Taste vorher abgeschaltet wurde. Dies gewährleistet die
Speicherung des VIS-Bildes mit optimaler Ausleuchtung und kann auch zur Orientierung bei Dunkelheit
genutzt werden. Zur Abschaltung der Videoleuchte (mit A) ist zunächst erneut der VIS-Modus zu
aktivieren.
Menüpunkt "Mischen"/Merge-Modus*
Die Funktion Mischen ermöglicht die gleichzeitige Betrachtung des infraroten und des Videobildes.
Abb. 55 Haupt-Menü
