8 Bedienung
Bei Auswahl der Funktion wird das Videobild unabhängig von der Einstellung im Menü "CMOS-Kamera"
Schwarz/Weiß angezeigt,
Temperaturverteilung zu erleichtern. Nach Aktivierung der Funktion "Mischen" können mit den Joystick-
Aktionen ,  und ,
Nach Enter wird im Modus "Merge" mit ,
sich entsprechend der eingestellten Entfernung die Position des Thermobildes zum VIS-Bild
(entfernungsabhängige automatische Korrektur des Versatzes der optischen Achsen). Die Nutzung der
Funktion wird für Entfernungen ab ca. 1 m empfohlen. Mit ,
zum Fokus-Modus nicht die Zoomeinstellung sondern die Transparenz des Thermobildes verändert.
Menüpunkt "Palette"

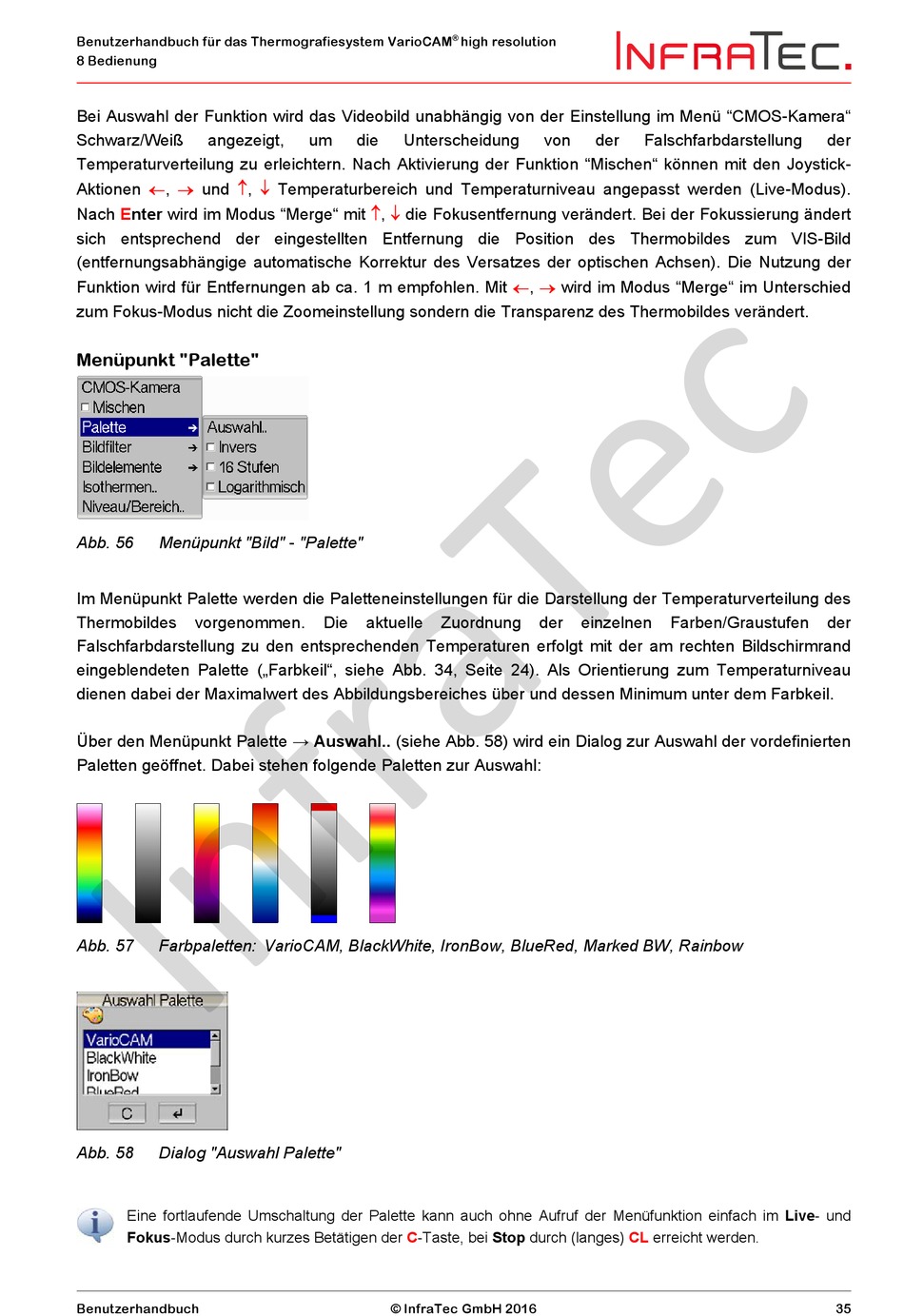

Abb. 56 Menüpunkt "Bild" - "Palette"
Im Menüpunkt Palette werden die Paletteneinstellungen für die Darstellung der Temperaturverteilung des
Thermobildes vorgenommen.
Falschfarbdarstellung zu den entsprechenden Temperaturen erfolgt mit der am rechten Bildschirmrand
eingeblendeten Palette („Farbkeil", siehe Abb. 34, Seite 24). Als Orientierung zum Temperaturniveau
dienen dabei der Maximalwert des Abbildungsbereiches über und dessen Minimum unter dem Farbkeil.
Über den Menüpunkt Palette → Auswahl.. (siehe Abb. 58) wird ein Dialog zur Auswahl der vordefinierten
Paletten geöffnet. Dabei stehen folgende Paletten zur Auswahl:
Abb. 57 Farbpaletten: VarioCAM, BlackWhite, IronBow, BlueRed, Marked BW, Rainbow
Abb. 58 Dialog "Auswahl Palette"
Eine fortlaufende Umschaltung der Palette kann auch ohne Aufruf der Menüfunktion einfach im Live- und
Fokus-Modus durch kurzes Betätigen der C-Taste, bei Stop durch (langes)
