7.8 Betrieb mit Breakout-Box (Verbindung über RS232)*
Die Nutzung der Breakout-Box erweitert die Anschlussmöglichkeiten der VarioCAM
Analogausgänge PAL/NTSC-FBAS und S-Video sowie die digitale RS232-Schnittstelle sind über die
Breakout-Box zugänglich.
Folgen Sie den angegebenen Schritten zur Herstellung der erwünschten Verbindungen.
1. Zuerst ist eine Verbindung zwischen Thermografiekamera und Breakout-Box herzustellen. Dazu dient
das mitgelieferte 14-polige Systemkabel, welches an die 14-polige (linke) LEMO-Buchse an der
Rückseite des Thermografiesystems anzuschließen ist
2. Danach ist die Breakout-Box an die COM-Schnittstelle des Host-Rechners anzuschließen.
3. Nun wird das mitgelieferte Stecker-Netzteil an die Breakout-Box angeschlossen.
Erst jetzt ist die C-Taste an der Kamera-Rückseite zu betätigen, womit das Thermografiesystem
eingeschaltet wird.
Anschluss Breakout-Box – Variante 1

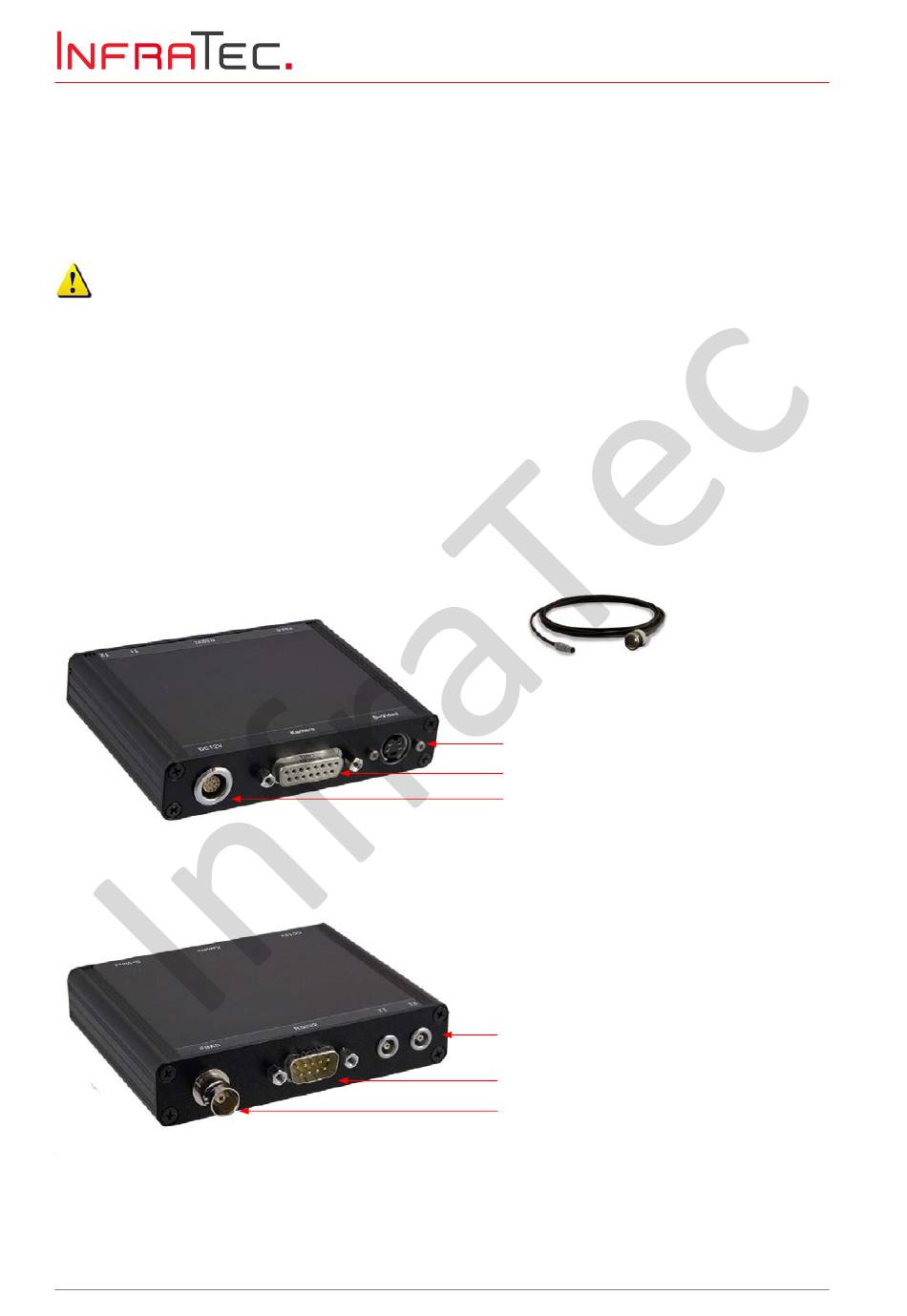

Abb. 25 Breakout-Box (S-Video, Kameraanschluss, Stromversorgung)
Abb. 26 Breakout-Box (Trigger; RS232, BNC)
20
Benutzerhandbuch für das Thermografiesystem VarioCAM
Abb. 24
S-Video
Anschluss für Systemkabel zur VarioCAM
Stromversorgung, 12 V DC Betriebsspannung
Trigger T1, T2 (konfigurierbar)
Serielle Schnittstelle (RS232)
BNC-Videoanschluss (PAL/NTSC-FBAS)
© InfraTec GmbH 2016
®
high resolution
7 Inbetriebnahme
® hr. Die
Triggerkabel Breakout-Box –
Variante 1
