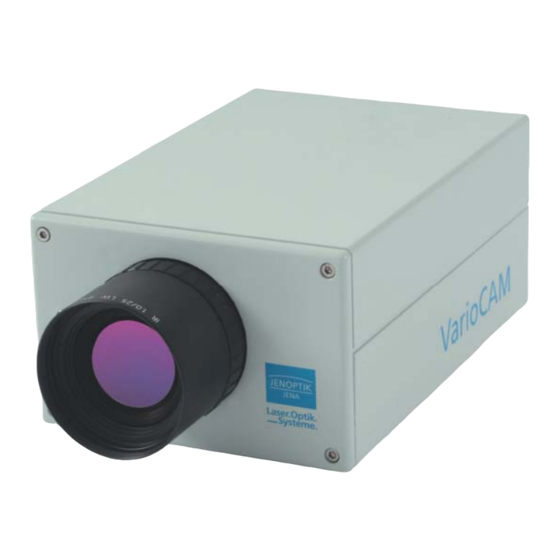

InfraTec VarioCam head Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

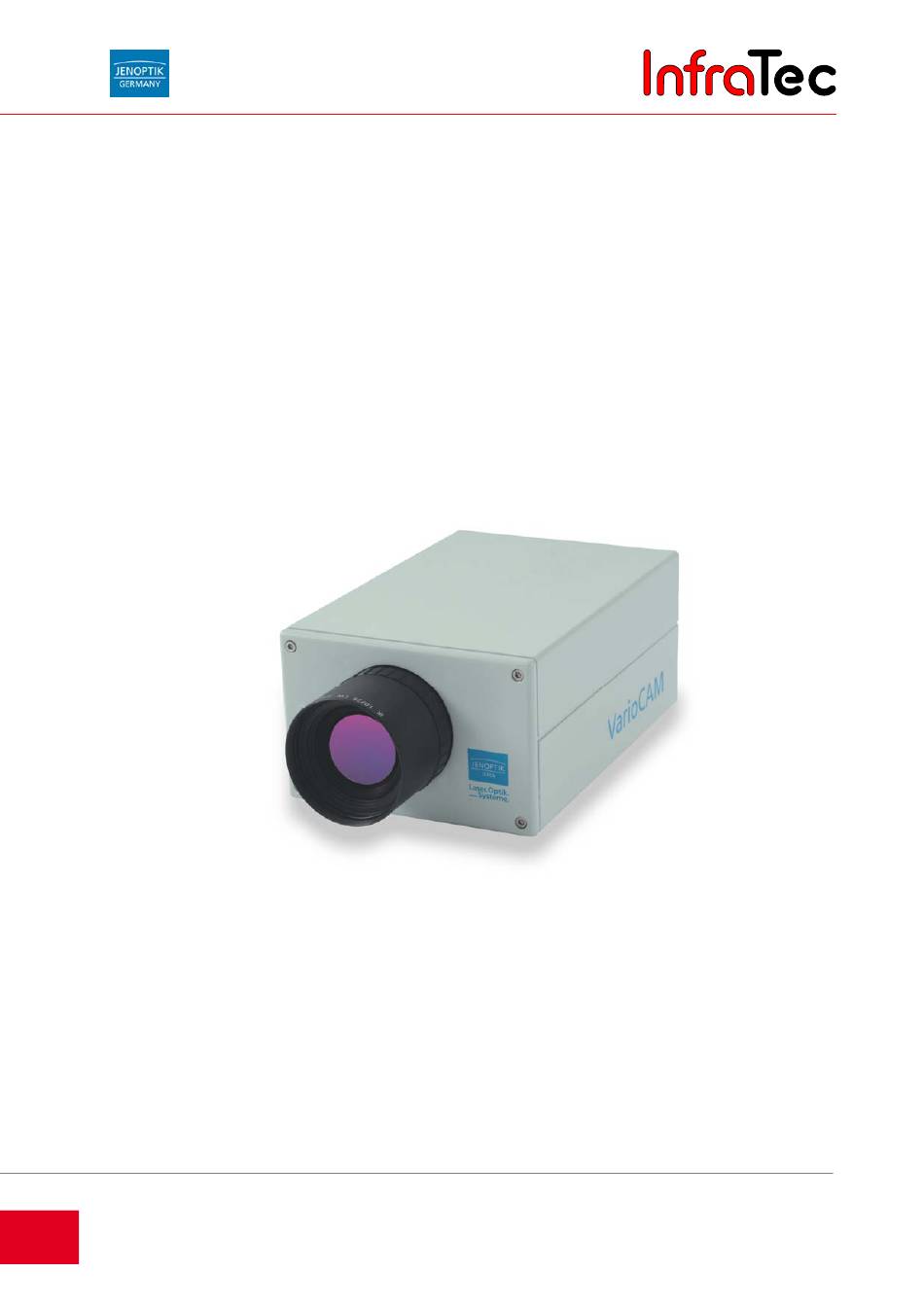

inkl. Softwarebeschreibung IRBIS
InfraTec GmbH
Infrarotsensorik und Messtechnik
Gostritzer Straße 61 – 63
01217 Dresden/GERMANY
VarioCAM
inkl. Softwarebeschreibung IRBIS
Benutzerhandbuch
Stand: Januar 2007
Telefon
+49 351 871-8615
Fax
+49 351 871-8727
E-Mail
service@InfraTec.de
www.InfraTec.de
®
head
®
remote
®
© InfraTec 2007
(Sämtliche aufgeführte Produktnamen und Warenzeichen
bleiben Eigentum ihrer jeweiligen Besitzer.)
