Benutzerhandbuch für das Thermografiesystem VarioCAM
7 Inbetriebnahme

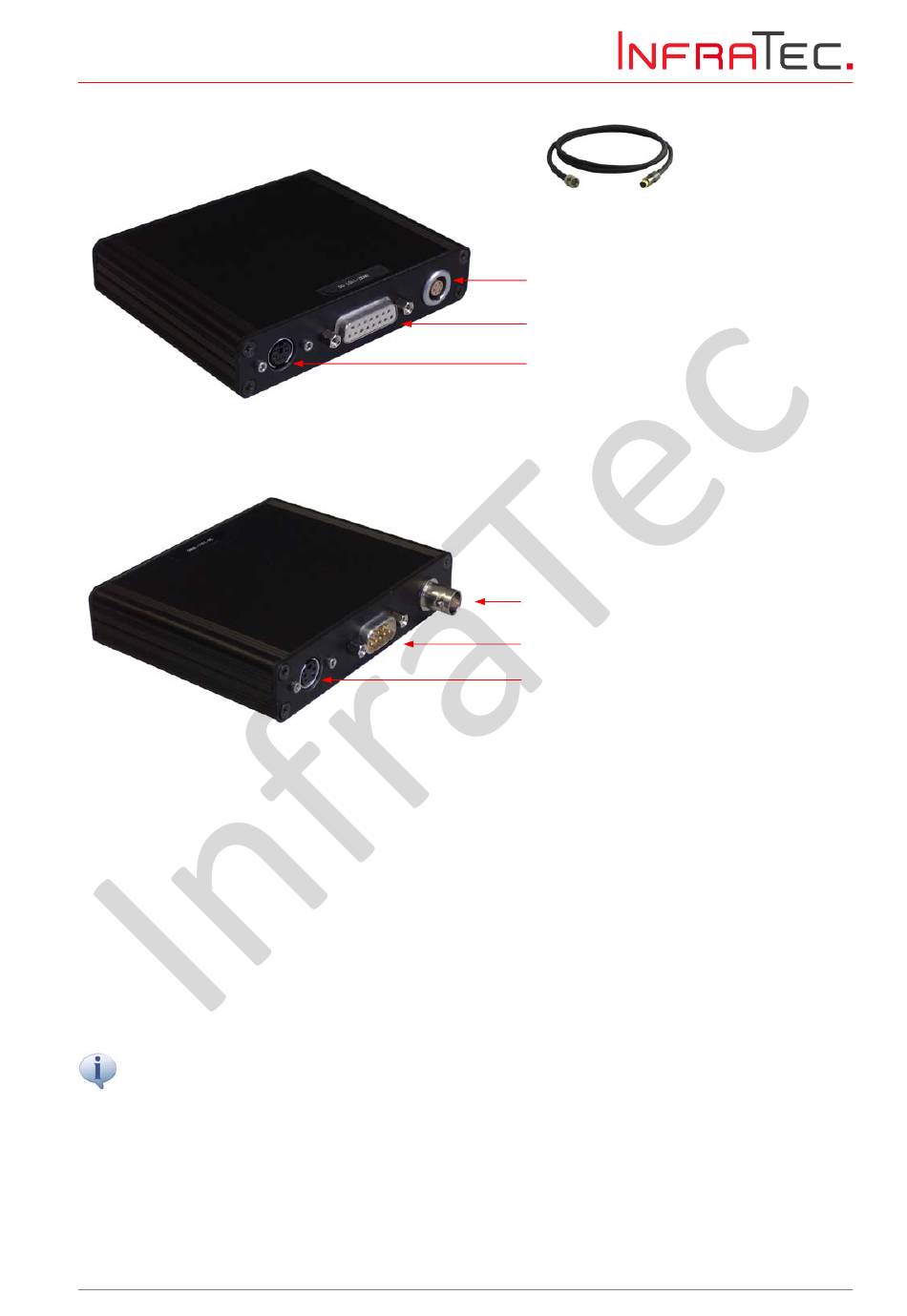

Anschluss Breakout-Box – Variante 2
Abb. 28 Breakout-Box Variante 2 (Stromversorgung, Kameraanschluss, Trigger)
Abb. 29 Breakout-Box Variante 2 (BNC, RS232, S-Video)
7.9 Triggerfunktionalität VarioCAM
Die Triggerung hat ausschließlich Auswirkung auf die 16 Bit IRB- Datenübertragung über FireWire. Das
TTL/CMOS-Signal wird über ein 14-poliges Systemkabel, von den durch T1 und T2 gekennzeichneten
Schnittstellen der Breakout-Box, zur VarioCAM
werden die im Lieferumfang enthaltenen Triggerkabel verwendet, siehe Abb. 24 und Abb. 27.
■ T1 Der Triggerkanal 1 wird von der Software IRBIS
■ T2 Der Triggerkanal 2 ist für SDK und weitere spezifische Applikationen reserviert.
Der Spannungspegel der Triggersignale von VarioCAM
Die VarioCAM ® hr reagiert auf eine Low-High Triggerflanke. Mit dem Triggerereignis erfolgt eine
Kennzeichnung im FireWire-Headerindex des nachfolgenden Frame (IR-Bild). Diese wird in der Software
IRBIS ® 3 durch die dort implementierte IRBGRAB.DLL ausgewertet und führt zur Speicherung der
entsprechenden Daten. Die Mindestbreite des Triggerimpulses beträgt 10 ns. Der Triggerimpuls sollte
Benutzerhandbuch
®
high resolution
Abb. 27
Stromversorgung, 12 V DC Betriebsspannung
Anschluss für Systemkabel zur VarioCAM
Triggereingang / Triggerausgang
BNC-Videoanschluss (PAL/NTSC-FBAS)
Serielle Schnittstelle (RS232)
S-Video
high resolution
®
®
hr weitergeleitet. Zum Anschluss an der Breakout-Box
®
3 genutzt.
®
hr an Ein- und Ausgang beträgt 5 V TTL/CMOS.
© InfraTec GmbH 2016
Triggerkabel Breakout-Box –
Variante 2
® hr
