8 Bedienung

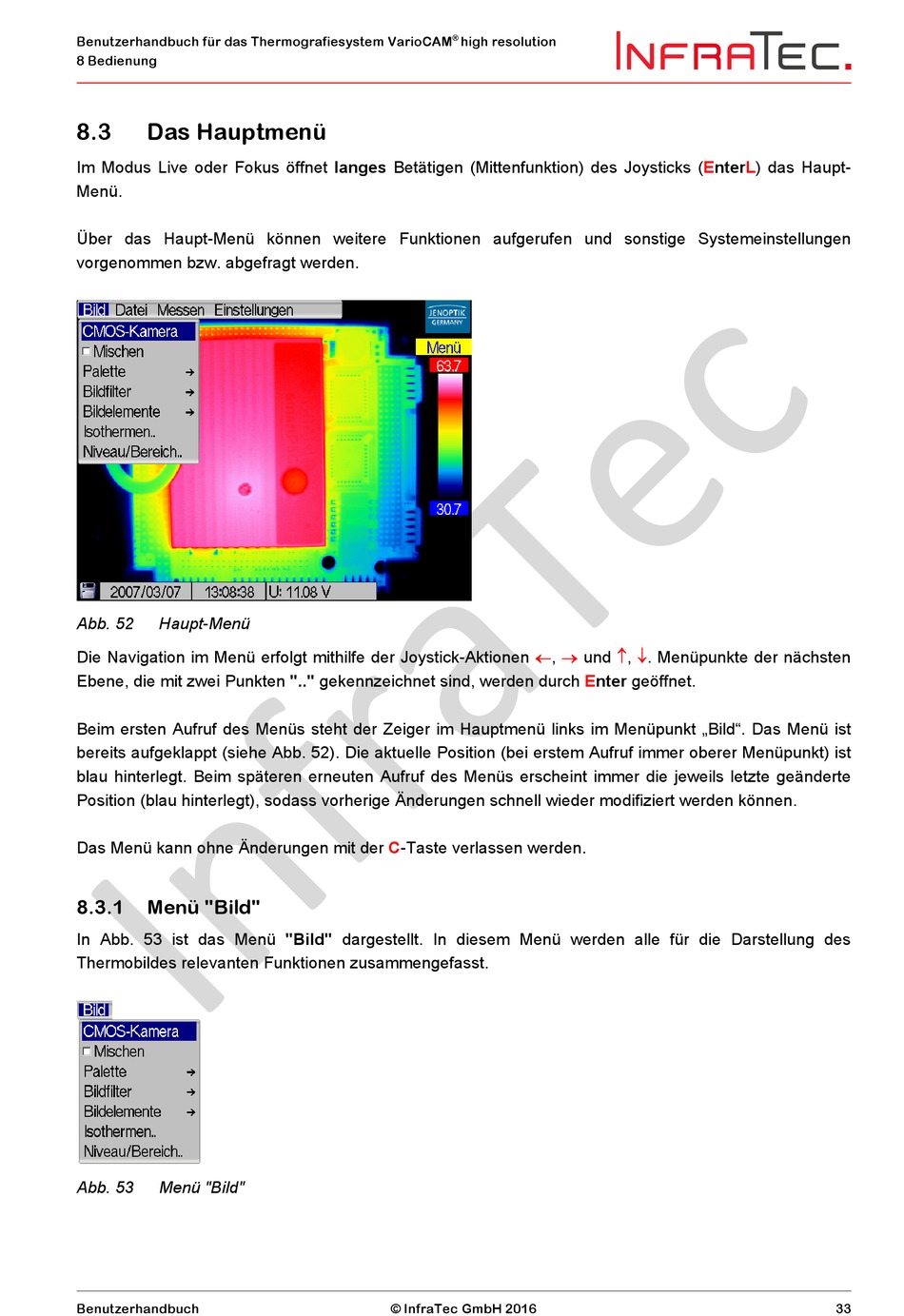

8.3 Das Hauptmenü
Im Modus Live oder Fokus öffnet langes Betätigen (Mittenfunktion) des Joysticks (EnterL) das Haupt-
Menü.
Über das Haupt-Menü können weitere Funktionen aufgerufen und sonstige Systemeinstellungen
vorgenommen bzw. abgefragt werden.
Abb. 52 Haupt-Menü
Die Navigation im Menü erfolgt mithilfe der Joystick-Aktionen ,
Ebene, die mit zwei Punkten ".." gekennzeichnet sind, werden durch Enter geöffnet.
Beim ersten Aufruf des Menüs steht der Zeiger im Hauptmenü links im Menüpunkt „Bild". Das Menü ist
bereits aufgeklappt (siehe Abb. 52). Die aktuelle Position (bei erstem Aufruf immer oberer Menüpunkt) ist
blau hinterlegt. Beim späteren erneuten Aufruf des Menüs erscheint immer die jeweils letzte geänderte
Position (blau hinterlegt), sodass vorherige Änderungen schnell wieder modifiziert werden können.
Das Menü kann ohne Änderungen mit der C-Taste verlassen werden.
8.3.1 Menü "Bild"
In Abb. 53 ist das Menü "Bild" dargestellt. In diesem Menü werden alle für die Darstellung des
Thermobildes relevanten Funktionen zusammengefasst.
Abb. 53 Menü "Bild"
