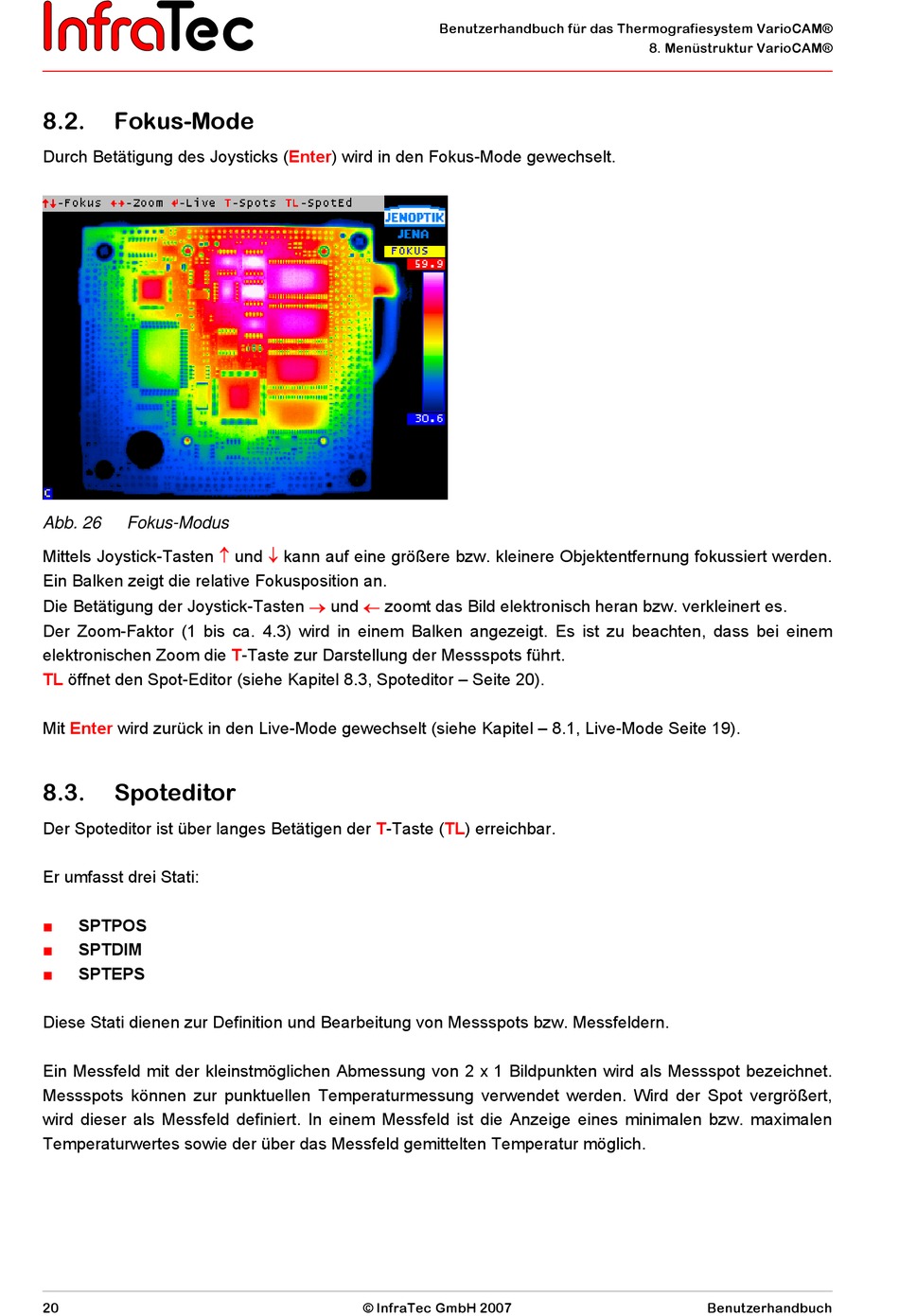

8.2.

Fokus-Mode

Durch Betätigung des Joysticks (Enter) wird in den Fokus-Mode gewechselt.
Abb. 26 Fokus-Modus
Mittels Joystick-Tasten
Ein Balken zeigt die relative Fokusposition an.
Die Betätigung der Joystick-Tasten
Der Zoom-Faktor (1 bis ca. 4.3) wird in einem Balken angezeigt. Es ist zu beachten, dass bei einem
elektronischen Zoom die T-Taste zur Darstellung der Messspots führt.
TL öffnet den Spot-Editor (siehe Kapitel 8.3, Spoteditor – Seite 20).
Mit Enter wird zurück in den Live-Mode gewechselt (siehe Kapitel – 8.1, Live-Mode Seite 19).
8.3.

Spoteditor

Der Spoteditor ist über langes Betätigen der T-Taste (TL) erreichbar.
Er umfasst drei Stati:
■ SPTPOS
■ SPTDIM
■ SPTEPS
Diese Stati dienen zur Definition und Bearbeitung von Messspots bzw. Messfeldern.
Ein Messfeld mit der kleinstmöglichen Abmessung von 2 x 1 Bildpunkten wird als Messspot bezeichnet.
Messspots können zur punktuellen Temperaturmessung verwendet werden. Wird der Spot vergrößert,
wird dieser als Messfeld definiert. In einem Messfeld ist die Anzeige eines minimalen bzw. maximalen
Temperaturwertes sowie der über das Messfeld gemittelten Temperatur möglich.
20
 
und kann auf eine größere bzw. kleinere Objektentfernung fokussiert werden.
 
und zoomt das Bild elektronisch heran bzw. verkleinert es.
