InfraTec VarioCAM Benutzerhandbuch Seite 45

Benutzerhandbuch für das Thermografiesystem VarioCAM
8 Bedienung
Menüpunkt "Datei laden.."

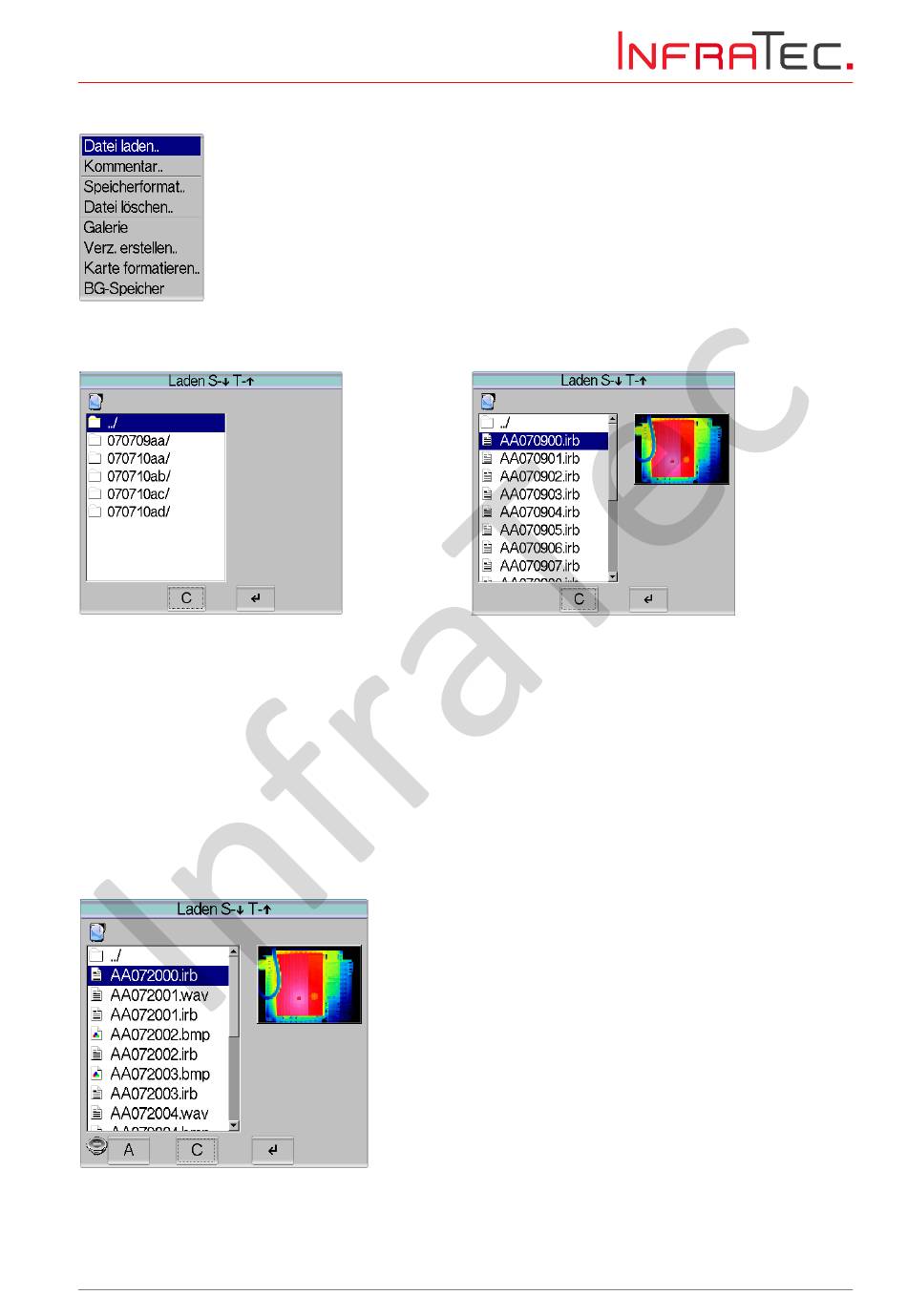

Abb. 73 Menü "Datei" - "Datei laden.."
Abb. 74 Dialog "Laden" - Verzeichnisstruktur
Nach Anwahl des Punktes "Datei laden.." wird in einem Dialog die aktuelle Verzeichnisstruktur mit Inhalt
angezeigt (vgl. Abb. 74). Das jeweilige Verzeichnis und die zu ladende Datei werden mit den Joystick-
Tasten ausgewählt und anschließend mit Enter bestätigt.
Neben der Liste der im Verzeichnis vorhandenen Dateien wird rechts das Vorschaubild der ausgewählten
IRB-Datei angezeigt. Falls ein Sprachkommentar gespeichert wurde, wird dies mit einem
Lautsprechersymbol unter der Dateiliste angezeigt*. Mit der A-Taste kann dann der Sprachkommentar
abgehört werden (siehe Abb. 76, Menü "Datei Audiodatei laden").
Abb. 76 Menü "Datei Audiodatei laden"
Benutzerhandbuch
®
high resolution
Abb. 75 Dialog "Laden" - Dateien
© InfraTec GmbH 2016 41
