5.1.7. Betrieb mit Breakout-Box (Ansteuerung über RS232)
■ Zuerst ist eine Verbindung zwischen Thermografiekamera und Breakout-Box herzustellen. Dazu
dient das mitgelieferte 14-polige Kamerakabel, welches an die 14-pol. LEMO-Buchse der
Thermografiekamera anzuschließen ist (siehe ab Kapitel 6, Detaillierte Anschlussbeschreibung –
Seite 15).
■ Danach ist die Breakout-Box an eine verfügbare COM-Schnittstelle des Host-Rechners
anzuschließen.
■ Abschließend wird das mitgelieferte Stecker-Netzteil an die Breakout-Box angeschlossen.
■ Danach ist die C-Taste an der Kamera-Oberseite zu betätigen.
Nun beginnt die LED an der Kamera-Rückseite zu blinken. Das Gerät ist nach etwa 40 Sekunden
betriebsbereit. Die LED leuchtet dann permanent.
®
Die VarioCAM verfügt über analoge Schnittstellen - PAL/NTSC-FBAS und S-Video - sowie digitale
Schnittstellen - RS232, optional FireWire (IEEE 1394). Die Breakout-Box wird über ein Systemkabel an
die Thermografiekamera angeschlossen, splittet die von der Thermografiekamera zur Verfügung
gestellten Signale auf und stellt sie extern zur Verfügung.

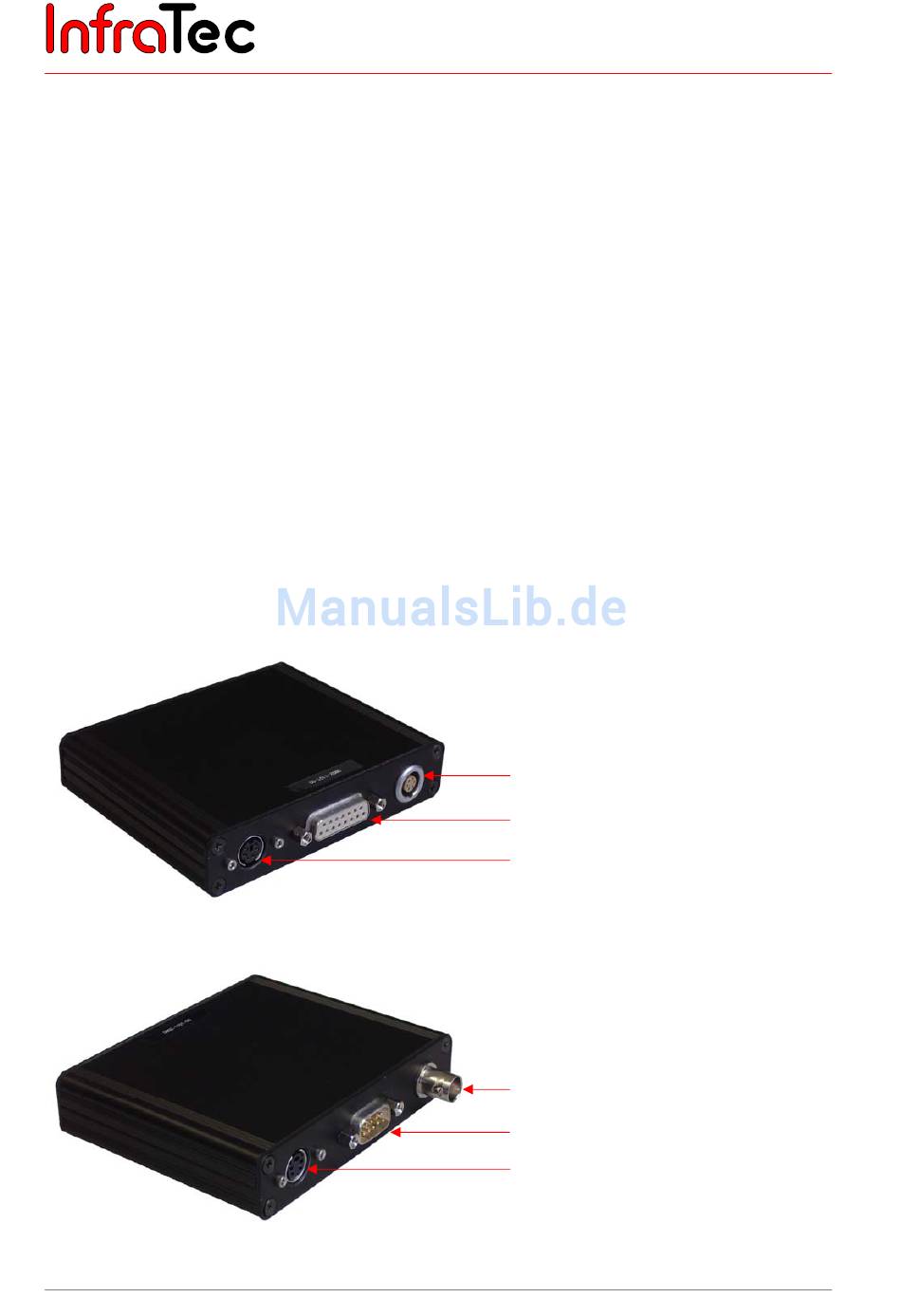

Abb. 7 Breakout-Box (Stromversorgung, Kameraanschluss, Triggereingang)
Abb. 8 Breakout-Box (BNC, RS232, S-Video)
12
Benutzerhandbuch für das Thermografiesystem VarioCAM®
Stromversorgung, 12 V Betriebsspannung
Anschluss
VarioCam
Externer Triggereingang
BNC - Videoanschluss (PAL/NTSC-FBAS)
Serielle Schnittstelle (RS232)
S-Video
