Antennenmodul entfernen:
1. Die beiden Schrauben des Antennenmoduls lösen (Inbusschlüssel, Größe 7).
2. Antennenmodul vorsichtig anheben und äußerst vorsichtig entfernen.

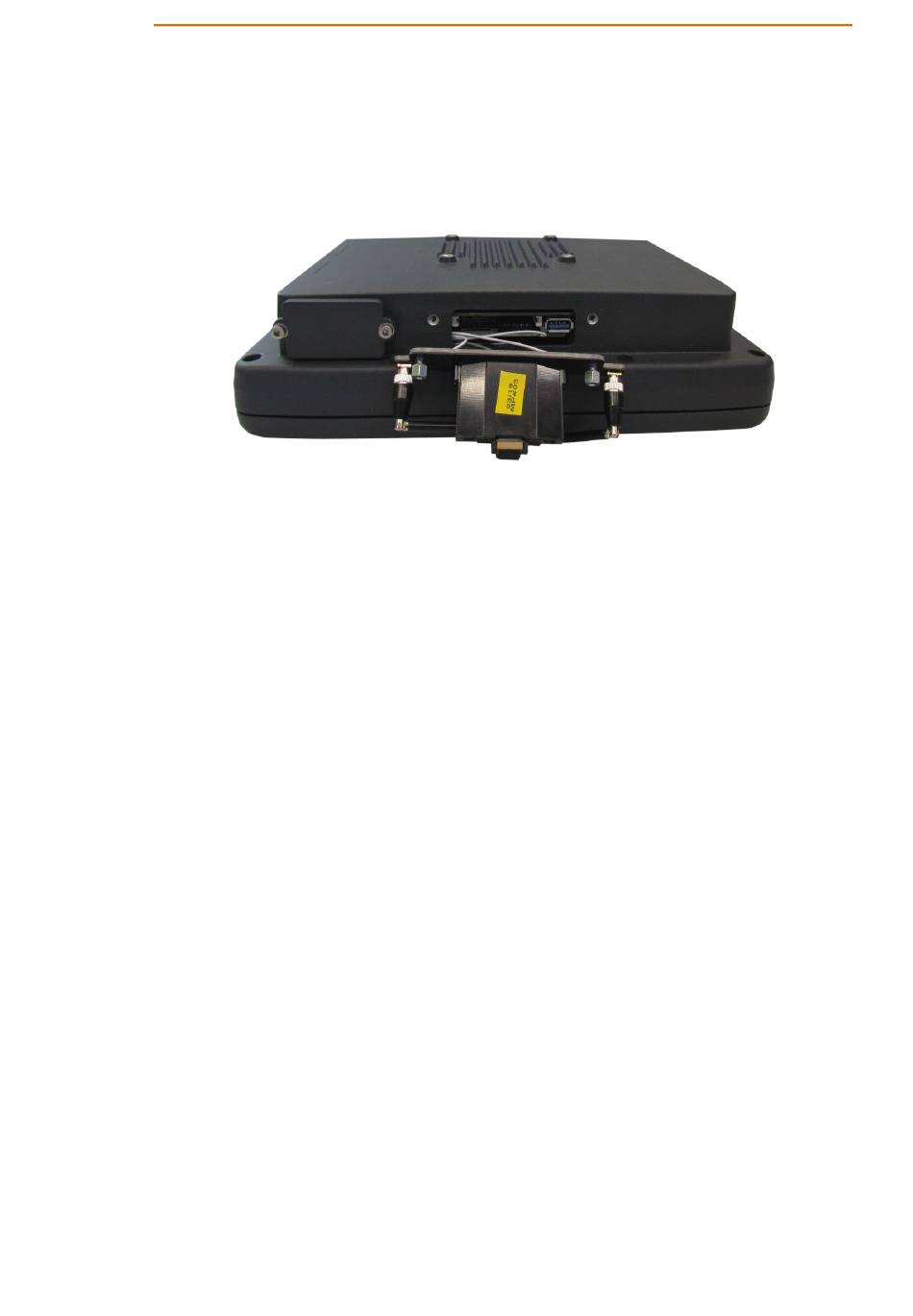

Abbildung 7.10: Antennenmodul WLAN, WWAN LTE 4G

ACHTUNG Fehlfunktionen und Sachschäden möglich
1. Das Antennenmodul äußerst vorsichtig vom Gerät
2. Die Verbindungskabel können sich vom Antennenmodul und
Antennenmodul und Antennenkappe befestigen:
1. Das Antennenmodul wieder auf den DLT-V72 setzen.
2. Darauf achten, dass die Verbindungskabel nicht eingeklemmt oder
beschädigt werden.
3. Die beiden Schrauben festziehen (Drehmoment 1 Nm).
4. Die Antennenkappe wieder auf den DLT-V72 setzen.
5. Die beiden Schrauben der Antennenkappe festziehen (Drehmoment 0,75
Nm)
DLT-V72 Serie Handbuch V2.70
demontieren, denn es ist mit dünnen Verbindungskabeln an
der/den Funkkarte(n) im Geräteinneren befestigt.
von der Funkkarte lösen, der Funk-Betrieb ist dann nicht mehr
gewährleistet.
