10.2.
CFast-Schnittstelle unter der Antennenkappe
Unter der Antennenkappe befindet sich ein CFast-Steckplatz.
Beim Entfernen und Einstecken von CFast-Karten besonders vorsichtig vorgehen.
Nur von Advantech freigegebene CFast-Karten verwenden.
ACHTUNG: Sachschäden
Unsachgemäßes Öffnen der Antennenkappe kann die Funktion des gesamten DLT-V6210FL-
Systems und insbesondere die WLAN-Funktionalität beeinträchtigen.
Die Antennenkappe darf nur für die Dauer der Servicearbeiten und nur von Fachpersonal
−
geöffnet werden.
Dabei dürfen keine Gegenstände oder Flüssigkeiten in den geöffneten DLT-V6210FL
−
gelangen.
Erst wenn die Antennenkappe wieder vorschriftsmäßig geschlossen ist, darf der Betrieb
−
wieder aufgenommen werden; die Schutzart ist erst dann wieder gewährleistet.
10.3.
Antennenkappe öffnen/schließen
Öffnen
Die beiden Schrauben der Antennenkappe mittels Torx-Schraubendreher lösen.
Antennenkappe vorsichtig anheben.

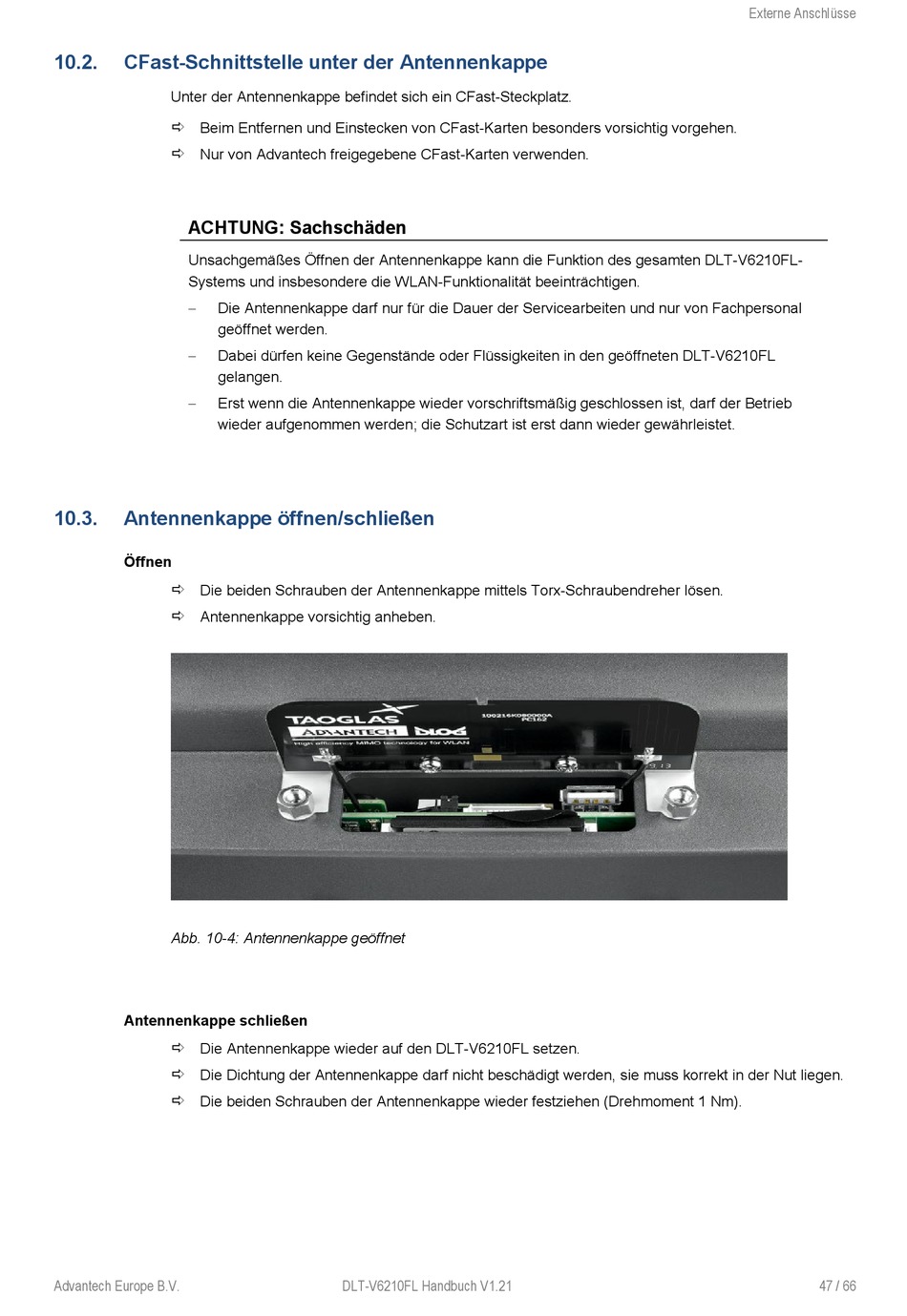

Abb. 10-4: Antennenkappe geöffnet
Antennenkappe schließen
Die Antennenkappe wieder auf den DLT-V6210FL setzen.
Die Dichtung der Antennenkappe darf nicht beschädigt werden, sie muss korrekt in der Nut liegen.
Die beiden Schrauben der Antennenkappe wieder festziehen (Drehmoment 1 Nm).
Advantech Europe B.V.
DLT-V6210FL Handbuch V1.21
Externe Anschlüsse
47 / 66
