Anschließen eines Kontakts
Sie kö nnen Schwachstrom-Kontakteingä nge direkt am SIM anschließ en (siehe Abbildung 11
unten). Mithilfe von Schwachstromkontakteingä ngen kann ein Zeitstempel in die Datendatei
eingefü gt werden, um Beginn und Ende der Sterilisation und Beginn und Ende der
Qualifizierung und alle Ereignisse zu kennzeichnen, die im Verlauf der Qualifizierungsstudie
eintreten. Sie kö nnen auch einen Schwachstromkontakt mit der SPS Ihres Behä lters
verdrahten, um den Ausgangsstatus zu erkennen und Beginn und Ende des Sterilisationszyklus
wä hrend der Qualifizierungsstudie automatisch zu markieren.

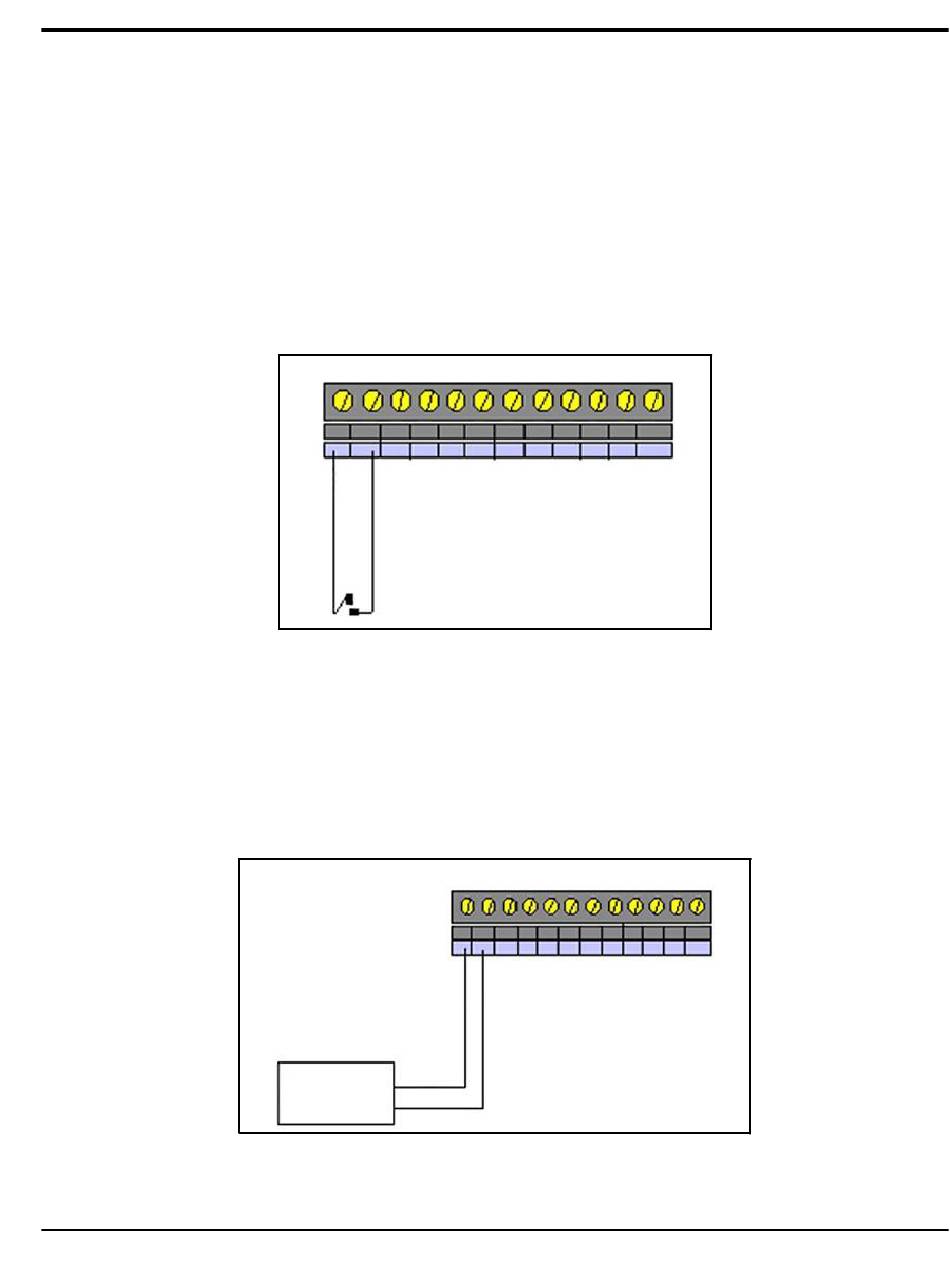

Abbildung 11: Anschließen von Schwachstromkontakteingängen
2.3.1c
Anschließen eines Spannungseingangs
Schließ en Sie einen Spannungseingang (max. 10 VDC) an die Anschlussklemmen an (siehe
Abbildung 12 unten). Verbinden Sie stets den positiven (+) Leiter mit dem positiven (+)
Anschluss und den negativen (-) Leiter mit dem negativen (-) Anschluss.
Kaye Validator® Bedienungsanleitung
+ – + – + – + – + – + –
1
2
+
Spannung-
swandler
–
Abbildung 12: Spannungseingangsverbindung
3
4
5
6
+ – + – + – + – + – + –
1
2
3
4
5
Kapitel 2. Die Validator-Hardware
6
