Kapitel 2. Die Validator-Hardware
2.3.1a
Anschließen eines Thermoelements (Forts.)
Von feuchter Hitze geprä gte Umgebungen:
Beim Validieren von Feuchtwä rmeprozessen sollte ein abgedichtetes Thermoelement mit
PTFE-Spitze verwendet und ein Tropfschnitt angelegt werden (siehe Abbildung 9 unten). Um
einen Tropfschnitt herzustellen, entfernen Sie 10 cm der Auß enisolierung von jedem
Thermoelement, und zwar an einer Stelle, an der Wasser natü rlich ablaufen kann, ohne dass es
die Klemmenschrauben erreicht (siehe Abbildung 9 unten).

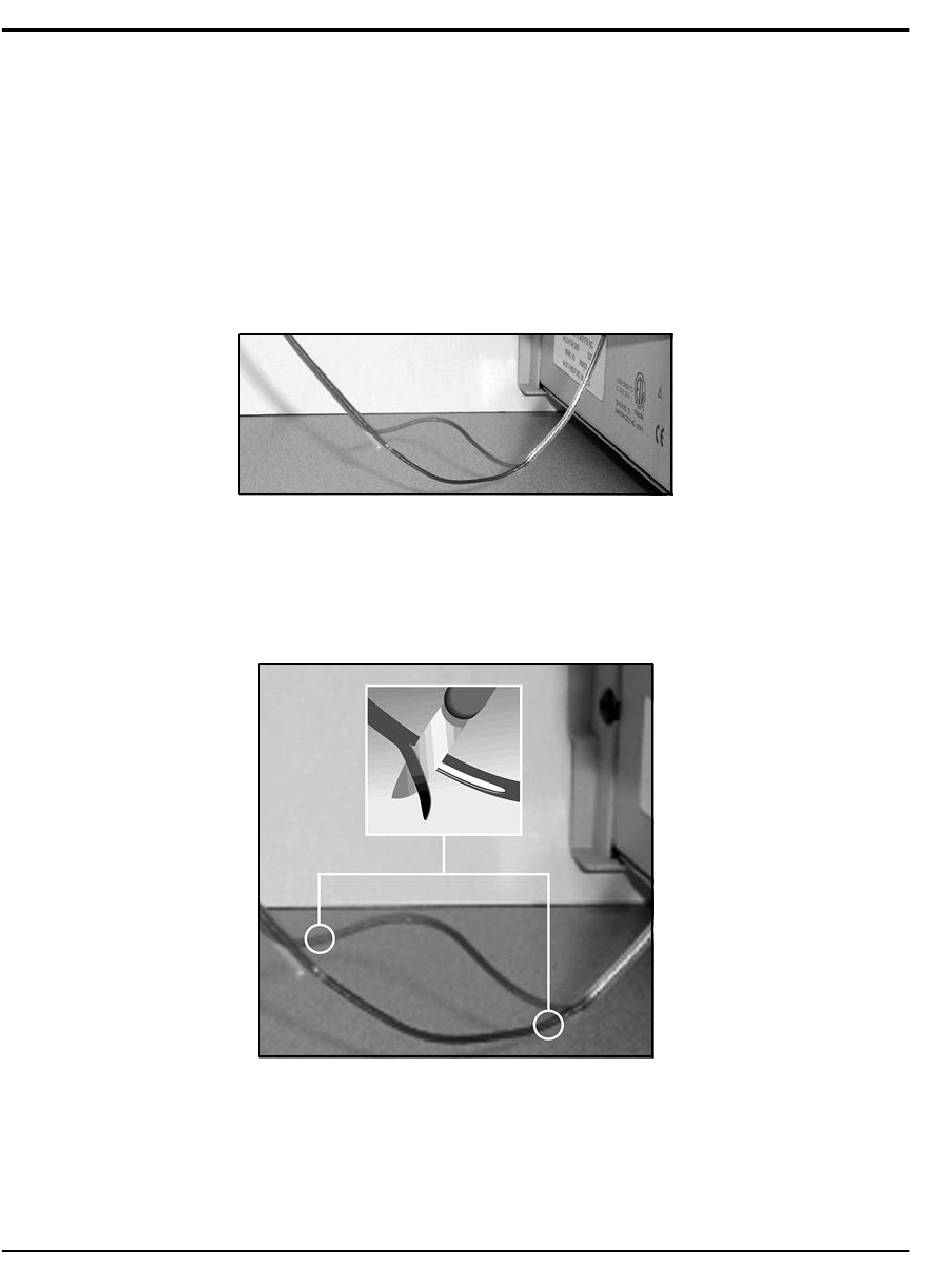

Abbildung 9: Tropfschnitt
GE empfiehlt ferner, an entgegengesetzten Enden des Tropfschnitts in der Auß enisolierung ca. 1/4
Zoll sowohl der roten als auch der blauen Innenummantelung zu entfernen, damit Kondensat von
den einzelnen Drahtleitern abtropfen kann (siehe Abbildung 10 unten).
Abbildung 10: Abschälen der Innenummantelung
Sollte sich dennoch Feuchtigkeit im SIM absetzen, entfernen Sie das SIM vom Messgerä t,
ö ffnen Sie es und lassen Sie es vor dem Lagern an der Luft trocknen.
30
Kaye Validator® Bedienungsanleitung
