2.3 Sensoreingangsmodule (Forts.)
WICHTIG:
SIMs werden beim Einschalten des Validators vom System erkannt. Achten Sie
darauf, dass vor dem Einschalten des Validators alle SIMs angeschlossen
wurden. Andernfalls mü ssen Sie den Validator ausschalten, die SIMs
einstecken, und ihn wieder einschalten. Wenn ein SIM nach dem Einschalten
abgezogen wird, werden seine Sensoren als „offen" interpretiert, und es
werden keine Daten fü r dieses SIM aufgezeichnet. Um dies zu korrigieren,
schalten Sie den Validator aus, schließ en das SIM wieder an und schalten das
Gerä t wieder ein.
2.3.1 Verdrahten von SIMs
Zum Verdrahten von SIMs gibt es zwei Methoden. Sie kö nnen in der Setup-Datei
Sensorpositionen zuweisen und die Sensoren dann nach dem Setup-Bericht verdrahten, oder
Sie kö nnen vorverdrahtete SIMs erwerben oder sie selbst verdrahten und dann ein Setup
erstellen, das den Sensorpositionen entspricht. In diesem Abschnitt wird beschrieben, wie Sie
SIMs selbst verdrahten kö nnen.
WICHTIG:
Das SIM enthä lt eine fü r statische Aufladungen empfindliche Komponente, die
Kalibrierungsinformationen speichert. Seien Sie beim Anschließ en von
Sensoren vorsichtig. GE empfiehlt, beim Anschließ en von Sensoren und
Verlegen von Leitern ein antistatisches Erdungsarmband zu tragen.
Anschließ en von Sensoren an Sensorpositionen:
1. Lö sen Sie die beiden Schrauben oben im Modul, um ein SIM zu ö ffnen. In Abbildung 6
sind die Innenkomponenten eines SIM dargestellt.
Kaye Validator® Bedienungsanleitung

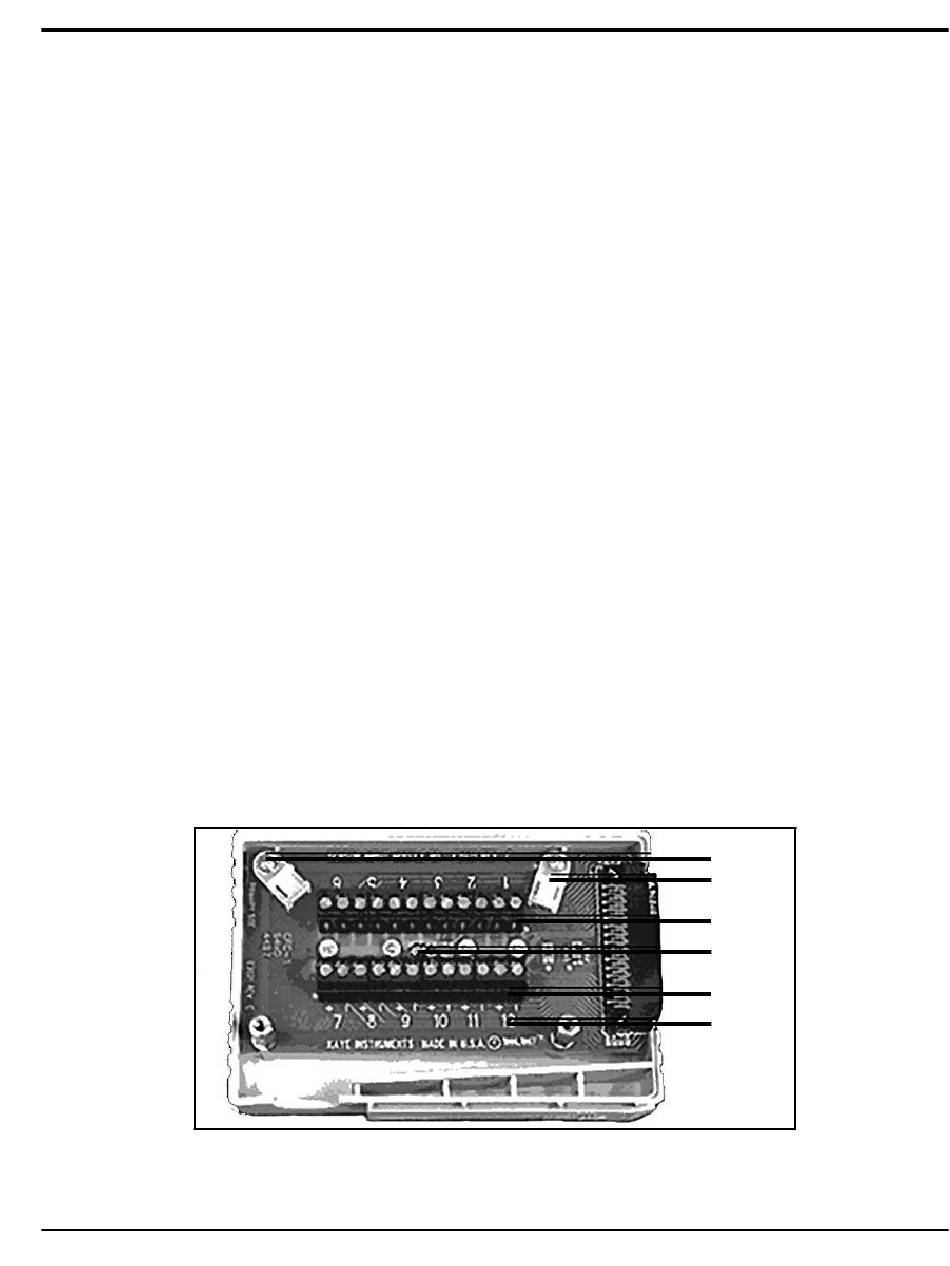

Abbildung 6: SIM-Verdrahtung
Kapitel 2. Die Validator-Hardware
1
1
2
3
4
5
27
