Kapitel 2. Die Validator-Hardware
2.3.1 Verdrahten von SIMs (Forts.)
Erklä rung:
1 = Fixierung fü r Kabelbinder
2 = Anschluss (Positionen 1 - 6)
3 = Sensor-RTD
4 = Anschluss (Positionen 7 - 12)
5 = Sensorpositionsnummer. Es sind 12 Anschlusspositionen (mit 1-12 markiert) mit einem
positiven und negativen Anschluss fü r jeden Eingang vorgesehen.
2. Lö sen Sie die beiden Halteschrauben an der Stelle, an der der Sensor eingesetzt werden
soll.
3. Schließ en Sie die Eingä nge an. Gü ltige Eingä nge sind:
•
Thermoelemente J, K, T und Premium T (siehe Anschließ en eines Thermoelements an
spä terer Stelle in diesem Kapitel)
•
Kontakte (siehe Anschließ en eines Kontakts an spä terer Stelle in diesem Kapitel)
•
Spannung (siehe Anschließ en eines Spannungseingangs an spä terer Stelle in diesem
Kapitel)
•
Strom (siehe Anschließ en eines Stromgebers mit Prä zisions-Bü rdenwiderstand an
spä terer Stelle in diesem Kapitel)
4. Ziehen Sie die Halteschrauben an.
5. Wiederholen Sie die Schritte 2 bis 4 fü r die verbleibenden Sensoren.
6. Fü hren Sie den Kabelbaum nach dem Anschließ en aller Sensoren um die Anschlü sse und
durch die Ablaufö ffnung. Sichern Sie den Kabelbaum mit den im Lieferumfang
enthaltenen Kabelbindern. Beachten Sie die folgende Abbildung 7 zur Aufrechterhaltung
der thermischen Genauigkeit des Moduls.
28

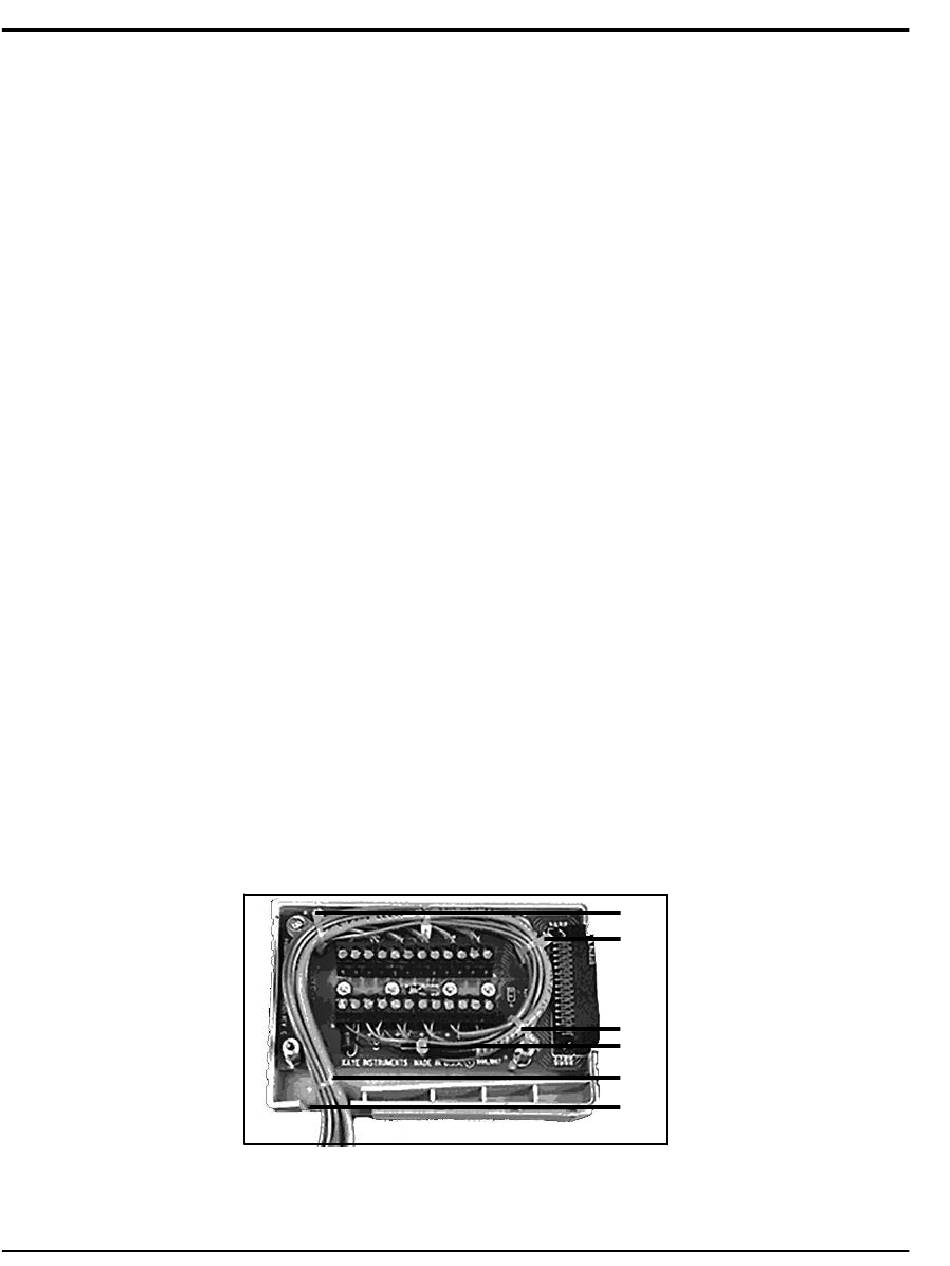

Abbildung 7: SIM-Verdrahtung
1
1
2
2
2
3
