Kapitel 5. Die Qualifizierungsstudie
5.2.3 Anzeigen von Echtzeit-Sensormesswerten, -Berechnungen und
-Ereignissen (Forts.)
•
Wenn fü r die ausgewä hlte Gruppe mehr Sensoren definiert wurden, als auf den Bildschirm
passen, erscheint in der linken unteren Bildschirmecke ein Abwä rtspfeil. Drü cken Sie auf
den Abwä rtspfeil auf dem Validator-Tastenfeld, um auch die restlichen Sensoren
anzuzeigen.
•
Die Nummer des Qualifizierungslaufs wird unten auf dem Bildschirm angezeigt. Die
Lauf-Nummer erhö ht sich automatisch, wenn mit dem selben Setup aufeinanderfolgende
Studien durchgefü hrt werden.
5.2.3a
Anzeigen von Echtzeit-Sensorergebnissen
Wenn die Qualifizierung beginnt, wird der Bildschirm
(Sensor-Eingänge – Echtzeit)
werden die Echtzeitmessergebnisse aller Sensoren in der ausgewä hlten Gruppe nach
SIM-Position und Sensorbezeichnung angezeigt.

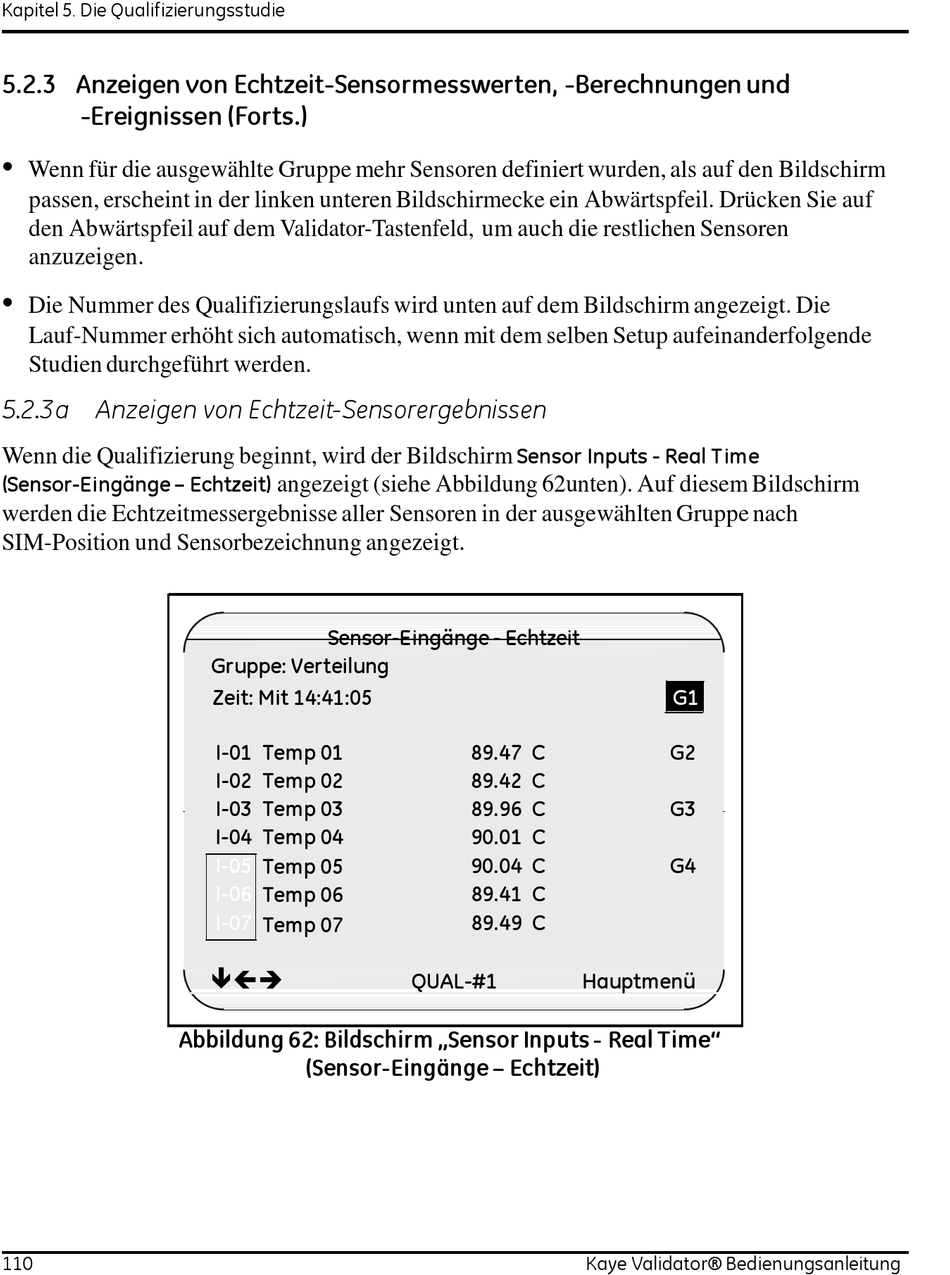

Abbildung 62: Bildschirm „Sensor Inputs - Real T ime"
110
angezeigt (siehe Abbildung 62unten). Auf diesem Bildschirm
Sensor-Eingänge - Echtzeit
Gruppe: Verteilung
Zeit: Mit 14:41:05
I-01
Temp 01
I-02
Temp 02
I-03
Temp 03
I-04
Temp 04
I-05
Temp 05
I-06
Temp 06
I-07
Temp 07
(Sensor-Eingänge – Echtzeit)
Sensor Inputs - Real T ime
89.47 C
89.42 C
89.96 C
90.01 C
90.04 C
89.41 C
89.49 C
QUAL-#1
Hauptmenü
Kaye Validator® Bedienungsanleitung
G1
G2
G3
G4
