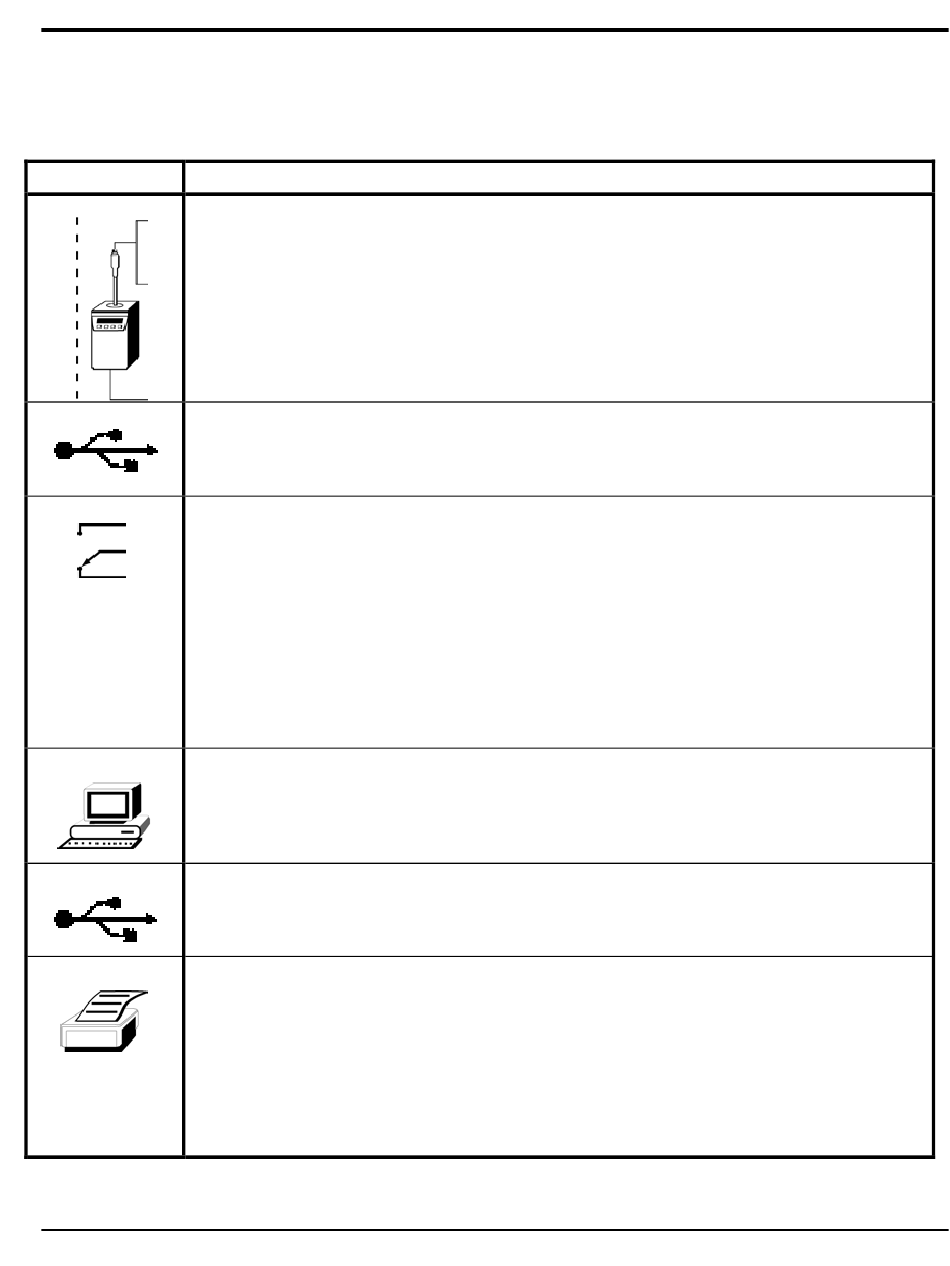

2.2.2 Verbindungsanschlüsse (Forts.)
Symbol
RJ11-Anschluss
Es sind drei mit einem Temperaturreferenzsymbol gekennzeichnete 6-polige
RJ11-Buchsen zum Anschließ en von bis zu zwei IRTDs und eines
Kaye-Temperaturreferenzgerä ts vorgesehen. (
und Prü fung von Thermoelementen kö nnen nur Daten von jeweils einer
IRTD akzeptiert werden.)
USB-Flash-Drive-Schnittstelle
Zum Einstecken von USB-Flash-Disks.
Ausgangsrelais
Es ist ein mit einem Kontaktschaltersymbol gekennzeichnetes
Öffner/Schließ er-Ausgangsrelais zum Senden von Signalen an eine SPS
oder ein anderes Gerä t vorgesehen.
Relais-Nennleistung:
110 VAC, ½-A-Widerstandslast
24 VDC, 2-A-Widerstandslast
110 VAC, ¼-A-Induktivlast
24 VDC, 1-A-Induktivlast
PC-Anschluss
Es ist eine mit einem PC-Symbol gekennzeichnete, 9-polige serielle
Sub-D-Kommunikationskabelbuchse zum Anschließ en eines PC oder
Notebooks vorgesehen.
USB-PC-Anschluss
Es ist eine mit einem USB-Symbol gekennzeichnete USB-PC-Buchse zum
Anschließ en eines PCs vorgesehen.
Paralleler Druckeranschluss
Es ist eine mit einem Druckersymbol gekennzeichnete 25-polige
Sub-D-Buchse zum Anschließ en eines Epson® LX-300 Druckers am
Validator vorgesehen, damit wä hrend Sensorkalibrierungen und
Qualifizierungsstudien gedruckt werden kann. Verwenden Sie zum
Anschließ en des Druckers am Validator ein standardmä ß iges
Centronics-Druckerkabel.
Kaye Validator® Bedienungsanleitung
Tabelle 1: Beschreibung der Verbindungsanschlüsse
Kapitel 2. Die Validator-Hardware
Anschluss
Anmerkung:
Bei Kalibrierung
