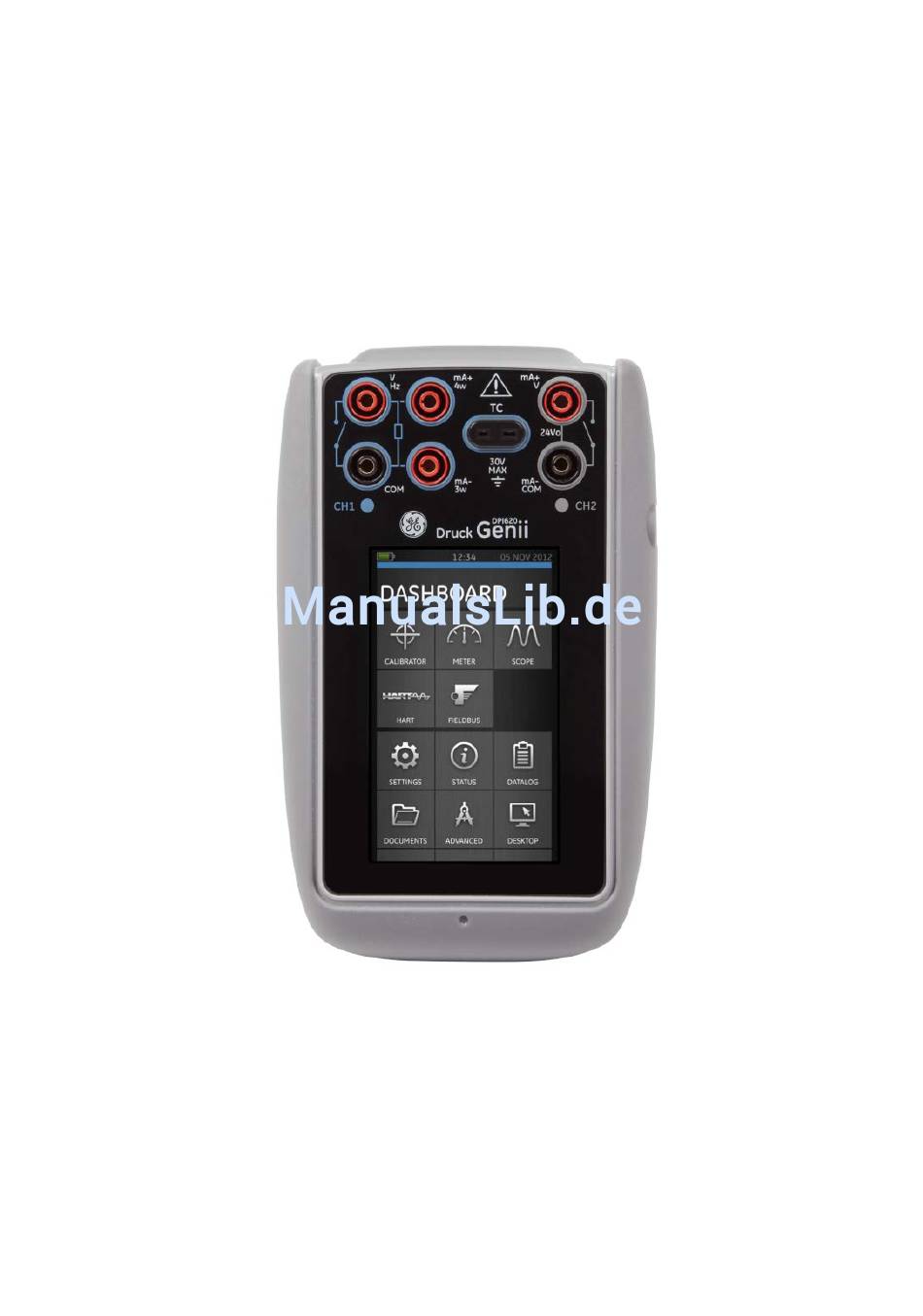

Bedienungsanleitung
GE Measurement & Control
Druck DPI 620 Genii
Hochentwickelter modularer Kalibrator
KD0541
© 2013 General Electric Company. Alle Rechte vorbehalten. Technische
Angaben können ohne Vorankündigung geändert werden. GE ist eine
eingetragene Marke der General Electric Company. Andere Unternehmen
oder Produktnamen, die in diesem Dokument genannt werden, können
Marken oder eingetragene Marken der jeweiligen Unternehmen sein, die
nicht mit GE verbunden sind.
Druck DPI 620 Genii

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GE Druck DPI 620 Genii

  • Seite 1 Hochentwickelter modularer Kalibrator KD0541 © 2013 General Electric Company. Alle Rechte vorbehalten. Technische Angaben können ohne Vorankündigung geändert werden. GE ist eine eingetragene Marke der General Electric Company. Andere Unternehmen oder Produktnamen, die in diesem Dokument genannt werden, können Marken oder eingetragene Marken der jeweiligen Unternehmen sein, die...
  • Seite 2: Inhaltsverzeichnis

    1.11.2 Ausschalten ......................... 19 1.11.3 Energiesparmodus ....................19 1.11.4 Einschalten aus dem Energiesparmodus ............19 1.12 Druck DPI 620 Genii, Betriebsarten................20 1.12.1 Navigation auf dem Dashboard ................. 21 1.12.2 Datum, Uhrzeit und Sprache einstellen ............22 1.12.3 Designs.......................... 22 1.12.4...
  • Seite 3 Bedienungsanleitung Druck DPI 620 Genii 1.13.2 Aktualisieren der Software ..................23 1.14 Wartung..........................29 1.14.1 Reinigung ........................29 1.15 Rücksendung des Geräts ....................30 1.15.1 Rücksendeverfahren für die USA................ 30 1.15.2 Rücksendeverfahren für Europa................. 31 1.15.3 Entsorgung des Geräts in der Europäischen Union........32 1.16...
  • Seite 4 Bedienungsanleitung Druck DPI 620 Genii 2.12 Beispielverfahren: Thermoelement (TC) messen oder simulieren ....56 2.13 Beispielverfahren: Switch Test (Schaltertest) ............58 2.14 Druckmessung: IDOS-Option ..................61 2.14.1 Montageanweisungen für IDOS-Option ............62 2.14.2 Verfahren der IDOS-Funktion................63 2.15 Fehleranzeigen........................64 Druckanzeigebetrieb (MC 620) ....................
  • Seite 5 Bedienungsanleitung Druck DPI 620 Genii 5.2.1 Definieren des Referenzkanals ................. 89 5.2.2 Definieren der Eingangskanäle ................90 Funktion „Analysis“ (Analyse)..................92 Run Procedure (Verfahren ausführen)................ 93 5.4.1 Verfahren zum Hoch- und Herunterladen von Dateien......... 94 HART®-Funktionen ........................96 HART®-Menüfunktionen....................96 Inbetriebnahme ........................
  • Seite 6 Bedienungsanleitung Druck DPI 620 Genii 7.4.1 Kontextbezogenes Menü ..................123 7.4.2 Fehlerbehebung ......................125 Gerätefokusansicht......................126 Die Navigationsstruktur ....................128 7.6.1 Block-Titelleiste ......................129 Funktionsgruppenansicht .....................130 7.7.1 Anzeigen der Parameterhilfe...................132 7.7.2 Aktualisieren von Daten ....................133 7.7.3 Bearbeiten von Werten .....................134 7.7.4 Methoden ........................135 Funktionssuche........................136 Exportieren von Daten in die Genii-Hauptanwendung ........138 7.9.1 Anzeigen von exportierten Variablen im Kanalfenster.........140...
  • Seite 7 Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1): True Ohm (Messen) ................166 8.10 Verfahren (CH1): Widerstand (Geben) ...............167 8.11 Verfahren (CH1): TC mV (Messen oder Geben) ............169 8.12 Verfahren (CH1): Kaltstelle (TC-Methode) und CJ (Messen) ......170 8.13 Verfahren (CH1): AC mV/Volt (Messen) ..............174 8.14...
  • Seite 8: Überblick

    Der Druck DPI 620 Genii ist ein batteriegetriebenes Instrument, das für elektrische Messungen, als Stromquelle und für die HART®-Kommunikation verwendet werden kann. Der Druck DPI 620 Genii liefert außerdem die Stromversorgung und Benutzeroberflächen-Funktionen für alle optionalen Komponenten. Auf dem Touchscreen können bis zu sechs verschiedene Parameter angezeigt...
  • Seite 9: Optionale Komponenten

    • Druckmodul, PM 620: Dieses Modul wird am Druckmodulträger (MC 620) oder einer Druckstation (PV 62X) angebracht, um die Druckmessfunktion zu optimieren. • Druckstationen, PV 62X: Wenn der Druck DPI 620 Genii in einer Druckstation installiert wird, kann er als vollständig integrierter Druckkalibrator verwendet werden.
  • Seite 10: Allgemeine Sicherheitshinweise

    Bedienungsanleitung Druck DPI 620 Genii Allgemeine Sicherheitshinweise Lesen und beachten Sie alle lokalen Gesundheits-, Sicherheits- und Umweltvorschriften sowie die Arbeitsschutzverfahren des Betreibers. Beachten Sie bei der Ausführung von Verfahren und Aufgaben die folgenden Regeln: • Verwenden Sie nur zugelassene Werkzeuge, Verbrauchsmaterialien und Ersatzteile, um die Ausrüstung zu betreiben und zu warten.
  • Seite 11: Allgemeine Warnungen

    Bedienungsanleitung Druck DPI 620 Genii Allgemeine Warnungen • Es ist gefährlich, die für das Gerät oder das entsprechende Zubehör angegebenen Beschränkungen zu missachten. Dies kann zu Verletzungen führen. • Wenn das Gerät nicht gemäß den Herstelleranweisungen verwendet wird, können die Schutzfunktionen des Produkts beeinträchtigt werden.
  • Seite 12: Warnungen In Bezug Auf Elektrische Anlagen

    Warnungen in Bezug auf elektrische Anlagen • Legen Sie keine höheren Spannungen als 30 V, CAT I zwischen den Klemmen bzw. zwischen den Klemmen und der Masse (Erde) an, um elektrische Schläge und Beschädigungen des Geräts zu vermeiden. • Externe Stromkreise müssen zur Netzversorgung adäquat isoliert sein.
  • Seite 13 Bedienungsanleitung Druck DPI 620 Genii • Der Eingangsbereich des Netzteils beträgt 100 bis 240 VAC, 50 bis 60 Hz, 250 mA, Installationskategorie CAT I. • Positionieren Sie das Netzteil so, dass der Netzstrom- Trennschalter nicht verdeckt wird. • Beachten Sie, dass die Betriebs- und Lagertemperaturen für das Netzteil nicht denen für den DPI 620 entsprechen.
  • Seite 14: Überspannungskategorie Beschreibung

    Bedienungsanleitung Druck DPI 620 Genii Die folgende Übersicht über Überspannungskategorien für Installationen und Messungen ist von der Norm IEC 61010-1 abgeleitet. Die Überspannungskategorien geben den Pegel von transienten Überspannungen an. Überspannungskategorie Beschreibung In der Überspannungskategorie I sind die Pegel der transienten Überspannungen am niedrigsten.
  • Seite 15: Warnungen In Bezug Auf Das Drucksystem

    Betrieb der Komponenten sicher ist und alle Komponenten ordnungsgemäß angebracht sind. • Um Schäden am Druck DPI 620 Genii zu vermeiden, halten Sie im Betrieb die angegebenen Druckgrenzwerte ein. • Überschreiten Sie nicht die im Handbuch zur jeweiligen Komponente für den Prüfling angegebenen maximalen...
  • Seite 16: Vorbereiten Des Messgeräts

    Bedienungsanleitung Druck DPI 620 Genii • Das Messgerät kann schwer beschädigt werden, wenn das daran angeschlossene Gerät verschmutzt ist. • Schließen Sie nur saubere Geräte an das Messgerät an. Um jegliche Verschmutzung zu vermeiden, wird die Verwendung eines externen Filters empfohlen.
  • Seite 17 Bedienungsanleitung Druck DPI 620 Genii Abbildung 1-1 06. Juni 2013 KD0541 Ausgabe 1 Seite 17 von 184...
  • Seite 18: Laden Der Batterie

    Bedienungsanleitung Druck DPI 620 Genii 1.10 Laden der Batterie Schließen Sie das Gleichstrom-Netzteil an den +5 VDC-Anschluss an der Seite des Geräts an (siehe Abbildung 1-2). Die Batterie kann auch über die USB-Anschlüsse geladen werden (siehe Abbildung 1-2). Das Gerät kann beim Laden ein- oder ausgeschaltet sein.
  • Seite 19: Grundbetriebsarten

    Drücken Sie kurz die Ein/Aus-Taste, um in den Energiesparmodus zu wechseln. 1.11.4 Einschalten aus dem Energiesparmodus Wenn das Gerät aus dem Energiesparmodus eingeschaltet wird, wird der Bildschirm geöffnet, der vor dem Wechsel in den Energiesparmodus zuletzt angezeigt wurde. Abbildung 1-2 06. Juni 2013 KD0541 Ausgabe 1...
  • Seite 20: Druck Dpi 620 Genii, Betriebsarten

    Bedienungsanleitung Druck DPI 620 Genii 1.12 Druck DPI 620 Genii, Betriebsarten Der Druck DPI 620 Genii kann folgendermaßen verwendet werden: • als Kalibrator (mit unabhängigen Funktionen auf allen sechs Kanälen) - Datenprotokollierung - Dokumentationsfunktionen • als HART®-Kommunikationsgerät • als Foundation Fieldbus-Kommunikationsgerät 06.
  • Seite 21: Navigation Auf Dem Dashboard

    Bedienungsanleitung Druck DPI 620 Genii 1.12.1 Navigation auf dem Dashboard Zur Navigation auf dem Dashboard wischen Sie mit dem Finger auf dem Bildschirm von oben nach unten. Zur Navigation in den Funktionsbildschirmen wischen Sie mit dem Finger auf dem Bildschirm von links nach rechts.
  • Seite 22: Datum, Uhrzeit Und Sprache Einstellen

    DASHBOARD >> SETTINGS (Einstellungen) >> THEME (Design) 1.12.4 Druck DPI 620 Genii Bedienungsanleitung Wählen Sie auf dem Dashboard das Hilfesymbol aus, um auf die Anleitung zuzugreifen. Im Hilfebereich finden Sie alle Informationen, die Sie für die Verwendung des Druck DPI 620 Genii benötigen. Um darauf zuzugreifen, wählen Sie: DASHBOARD >>...
  • Seite 23: Software- Und Firmwareaktualisierungen

    Bedienungsanleitung Druck DPI 620 Genii 1.13 Software- und Firmwareaktualisierungen 1.13.1 Anzeigen der Softwareversion Um die Versionen der Software anzuzeigen, die auf dem DPI 620 Genii ausgeführt wird, wählen Sie: DASHBOARD >> STATUS >> SOFTWARE BUILD (Softwarebuild) Hinweis: Wenn die Softwareversionsnummer in Rot markiert ist, ist eine Aktualisierung verfügbar.
  • Seite 24 Bedienungsanleitung Druck DPI 620 Genii • Aktualisieren der Anwendungssoftware und der Anwendung SDC625 1. Kopieren Sie den Ordner „AMC“ in das Stammverzeichnis eines USB-Flash- Speichermediums. 2. Schließen Sie das USB-Flash-Speichermedium an den USB Typ A-Anschluss an. 3. Wählen Sie: APPLICATION (Anwendung) 4.
  • Seite 25: Hart Application (Hart-Anwendung)

    Bedienungsanleitung Druck DPI 620 Genii 5. Befolgen Sie die Anweisungen auf dem Bildschirm. Hinweis: Der Bootloader kann nur im Rahmen einer Aktualisierung des Betriebssystems aktualisiert werden. • Aktualisieren der HART-Prozessoranwendung und des Bootloaders 1. Erstellen Sie einen Ordner mit der Bezeichnung „HART“...
  • Seite 26 Bedienungsanleitung Druck DPI 620 Genii 2. Kopieren Sie die Datei „DK413.bin“ in den Ordner „FPGA“. 3. Schließen Sie das USB-Flash-Speichermedium an den USB Typ A-Anschluss an. 4. Wählen Sie: CH1 FPGA 5. Befolgen Sie die Anweisungen auf dem Bildschirm. Hinweis: Die Software für Kanal 2 (CH2) kann nicht per Fernzugriff aktualisiert werden.
  • Seite 27 Bedienungsanleitung Druck DPI 620 Genii 4. Führen Sie die Datei „DPI620_DD_library_20**_*.exe“ aus und extrahieren Sie die Dateien auf den Wechseldatenträger (dies dauert aufgrund der Größe der Datei mehrere Minuten). **_* gibt die Version des DD-Releases von der HART Foundation an.
  • Seite 28 Bedienungsanleitung Druck DPI 620 Genii Hinweis: • Wenn während der Aktualisierung ein Fehler auftritt und keine Dateien zum Hochladen vorliegen, befolgen Sie die Anweisungen auf dem Bildschirm und beenden Sie das Verfahren. • Wenn eine Aktualisierung normal abläuft, wird die Bedienung des Touchscreens anfänglich möglicherweise etwas verlangsamt...
  • Seite 29: Wartung

    Bedienungsanleitung Druck DPI 620 Genii 1.14 Wartung Der DPI 620 Genii enthält keine vom Benutzer zu wartenden Teile und ist zur Reparatur an ein GE-Servicecenter zu senden. 1.14.1 Reinigung ACHTUNG Verwenden Sie keine Lösungs- oder Scheuermittel. Reinigen Sie das Gehäuse und das Display mit einem flusenfreien Tuch und einem milden Reinigungsmittel.
  • Seite 30: Rücksendung Des Geräts

    Sie es an ein GE- Servicecenter oder eine autorisierte Servicevertretung zurück. Website: www.ge-mcs.com Wenden Sie sich telefonisch, per Fax oder E-Mail an das GE- Servicecenter, um eine Materialrücksendenummer (RMA) zu erhalten. Halten Sie dazu bitte folgende Informationen bereit: Produkt (d.
  • Seite 31: Rücksendeverfahren Für Europa

    Servicecenter oder eine autorisierte Servicevertretung zurück. Website: www.ge-mcs.com Wenden Sie sich telefonisch, per Fax oder E-Mail an das GE- Servicecenter, um eine Materialrücksendenummer (RMA) zu erhalten. Halten Sie dazu bitte folgende Informationen bereit: Produkt (d. h. Druck DPI 620 Genii)
  • Seite 32: Entsorgung Des Geräts In Der Europäischen Union

    Bedienungsanleitung Druck DPI 620 Genii 1.15.3 Entsorgung des Geräts in der Europäischen Union Dieses Gerät und seine Batterie dürfen nicht über den Hausmüll entsorgt werden. Führen Sie das Gerät und die Komponenten einer zugelassenen Sammelstelle zu. Wenden Sie sich wegen weiterer Informationen an •...
  • Seite 33: Verpacken Für Die Lagerung Oder Den Transport

    Bedienungsanleitung Druck DPI 620 Genii 1.16 Verpacken für die Lagerung oder den Transport Wenn Sie das Gerät lagern oder zur Kalibrierung bzw. Reparatur einschicken möchten, gehen Sie folgendermaßen vor: Verpacken Sie das Gerät. Um das Gerät zur Kalibrierung oder Reparatur einzuschicken, befolgen Sie das Rücksendeverfahren (siehe 1.14).
  • Seite 34: Elektrische Funktionen

    Bedienungsanleitung Druck DPI 620 Genii Elektrische Funktionen Grundlegender Kalibratorbetrieb Wählen Sie: DASHBOARD >> CALIBRATOR (Kalibrator) Führen Sie folgende Schritte aus, um den Kanal auszuwählen: • Wechseln Sie zum TASK MENU (Aufgabenmenü), indem Sie von rechts nach links über das Display wischen.
  • Seite 35 Bedienungsanleitung Druck DPI 620 Genii • Wählen Sie die Option CUSTOM TASK (Benutzerdefinierte Aufgabe). Dies ermöglicht dem Benutzer, die Kanäle 1 und 2 zusätzlich zu den Druckkanälen, den USB-Anschlüssen (IDOS) und der Kommunikation (HART oder Foundation Fieldbus) einzurichten. Abbildung 2-2 Menü „Task Settings“ (Aufgabeneinstellungen) 06.
  • Seite 36 Bedienungsanleitung Druck DPI 620 Genii • Wählen Sie CH1 oder CH2, um das Menü CHANNEL SETTINGS (Kanaleinstellungen) zu öffnen. P1 und P2 werden für Druckmessungen verwendet. (Siehe Kapitel 3). IDOS wird für externe IDOS-Sensoren verwendet. (Siehe Kapitel 2.14). wird für HART® und FOUNDATION™ Fieldbus verwendet.
  • Seite 37 Bedienungsanleitung Druck DPI 620 Genii Richten Sie einen Kanal für eine Messung ein. • DIRECTION (Richtung) legt Geben oder Messen für die ausgewählte Funktion fest. • FUNCTION (Funktion) legt die gewünschte Funktion fest (z. B. Strom oder Spannung). Um weitere Optionen anzuzeigen, rollen Sie das Menü...
  • Seite 38 Bedienungsanleitung Druck DPI 620 Genii Im „Task Menu“ (Aufgabenmenü) sind die folgenden Optionen verfügbar: • DEFAULT (Standard) – Setzt die Einstellungen auf die Standardeinstellungen zurück. Außerdem stehen weitere Optionen für gängige Aufgaben zur Verfügung. Beispiel: • Thermocouple Transmitter (Thermoelement-Messwandler): Ch1 TC Source (Ch1 TC geben)
  • Seite 39: Einstellen Des Dienstprogramms Für Funktionen

    Bedienungsanleitung Druck DPI 620 Genii Einstellen des Dienstprogramms für Funktionen Für jede Funktion kann nur ein Dienstprogramm aktiv sein. Nicht allen Mess- und Geberfunktionen sind Dienstprogramme zugeordnet. Für alle Optionen setzt die Taste die zusätzlichen Messwerte zurück. 2.2.1 Max./Min. Dieses Dienstprogramm ist nur bei Messfunktionen verfügbar.
  • Seite 40: Switch Test (Schaltertest)

    Bedienungsanleitung Druck DPI 620 Genii 2.2.2 Switch Test (Schaltertest) Dieses Dienstprogramm ist bei Mess- und Geberfunktionen verfügbar. Die zusätzlich angezeigten Werte zeigen Signalwerte (Messen oder Geben) an, wenn das Gerät einen sich öffnenden oder schließenden Schalter erkennt. Der Unterschied zwischen den beiden Werten wird als Hysteresewert für den Schalter angezeigt.
  • Seite 41: Relief Valve (Begrenzungsventil)

    Bedienungsanleitung Druck DPI 620 Genii 2.2.3 Relief Valve (Begrenzungsventil) Dieses Dienstprogramm ist nur bei Messfunktionen verfügbar. Dieses Dienstprogramm testet Schaltungen oder Mechanismen, die eine Abschaltung auslösen, wenn ein Eingang einen festgelegten Schwellenwert übersteigt. Dieses Dienstprogramm ermöglicht dem Benutzer, die Auslösung bei ansteigendem oder abfallendem Signal zu wählen.
  • Seite 42 Bedienungsanleitung Druck DPI 620 Genii Ansteigend Abfallen Max. Min. Max. Min. Abbildung 2-7 Dienstprogramm „Relief Valve“ (Begrenzungsventil) 06. Juni 2013 KD0541 Ausgabe 1 Seite 42 von 184...
  • Seite 43: Optionen Für Die Anzeige Von Messwerten

    Bedienungsanleitung Druck DPI 620 Genii Optionen für die Anzeige von Messwerten Im Kalibratorfenster gibt es zwei Messwerte, wenn mehrere Kanäle verwendet werden: • Abbildung 2-8 zeigt eine reduzierte Ansicht aller ausgewählten Kanäle. Abbildung 2-8 Kalibratorfenster – reduzierte Ansicht 06. Juni 2013...
  • Seite 44 Bedienungsanleitung Druck DPI 620 Genii • Abbildung 2-9 zeigt eine erweiterte Ansicht des ausgewählten Kanals, während die verbleibenden Kanäle minimiert sind. Abbildung 2-9 Kalibratorfenster – erweiterte Sie können die Anzeigeoptionen ändern, indem Sie den Kanal auswählen, den Sie in der erweiterten Ansicht anzeigen möchten.
  • Seite 45: Beispielverfahren: Strom Messen Oder Geben

    Bedienungsanleitung Druck DPI 620 Genii Beispielverfahren: Strom messen oder geben In Abbildung 2-10 wird Kanal 1 (CH1) zum Messen oder Geben eines Stroms mit externer Speisespannung konfiguriert. Hinweis: Mit den Anschlüssen von Kanal 2 (CH2) können Sie diese Bereiche einer...
  • Seite 46: Beispielverfahren: Gleichspannung Messen

    Bedienungsanleitung Druck DPI 620 Genii Beispielverfahren: Gleichspannung messen In Abbildung 2-11 wird Kanal 1 (CH1) für die Messung einer Gleichspannung in Volt (0 bis 30 V) oder Millivolt (0 bis 2000 mV) konfiguriert. Hinweis: Wenn Sie die Anschlüsse von Kanal 2 (CH2) verwenden, richten Sie Kanal 2 (CH2) zum Messen dieser Bereiche ein.
  • Seite 47: Beispielverfahren: Wechselspannung (Ch1) Messen, Nur 0 Bis 20 V(Eff)

    Druck DPI 620 Genii Beispielverfahren: Wechselspannung (CH1) messen, nur 0 bis 20 V(eff) WARNUNG Um elektrische Schläge zu vermeiden, verwenden Sie nur den von GE angegebenen Wechselspannungs-Messkopf (Teilenummer: IO620-AC) zur Messung von Wechselspannungen über 20 V(eff) (maximal: 300 V(eff)). Siehe Kapitel 2.7.
  • Seite 48: Beispielverfahren: Wechselspannung (Ch1) Mit Dem Wechselspannungs-Messadapter Messen

    Druck DPI 620 Genii Beispielverfahren: Wechselspannung (CH1) mit dem Wechselspannungs-Messadapter messen WARNUNG Um elektrische Schläge zu vermeiden, verwenden Sie nur den von GE angegebenen Wechselspannungs-Messkopf (Teilenummer: IO620-AC) zur Messung von Wechselspannungen über 20 V(eff) (maximal: 300 V(eff)). Schließen Sie den Messkopf nur an die angegebenen Anschlüsse an.
  • Seite 49: Beispielverfahren: Gleichspannung (Ch1) Geben

    Bedienungsanleitung Druck DPI 620 Genii Beispielverfahren: Gleichspannung (CH1) geben In Abbildung 2-14 wird Kanal 1 (CH1) zum Geben einer Gleichspannung (0 bis 20 V) konfiguriert. Abbildung 2-14 Spannung an CH1 geben: Bereich 0 bis 20V 1. Stellen Sie die entsprechenden Softwareoptionen ein.
  • Seite 50: Beispielverfahren: Strom Mit Eine Internen 24-V-Speisespannung Messen Oder Geben

    Bedienungsanleitung Druck DPI 620 Genii Beispielverfahren: Strom mit eine internen 24-V-Speisespannung messen oder geben In Abbildung 2-16 und Abbildung 2-15 wird CH2 zum Messen (±55 mA) oder Geben (0 bis 24 mA) eines Stroms mit interner Schleifenspannung (wahlweise 24 V oder 28 V) konfiguriert.
  • Seite 51 Bedienungsanleitung Druck DPI 620 Genii Stellen Sie die entsprechenden Softwareoptionen ein. 1. Stellen Sie alle elektrischen Anschlüsse her und fahren Sie mit dem Mess- oder Gebevorgang fort. 2. Nur Geben (Automation): Stellen Sie die entsprechenden Ausgabewerte ein. Hinweis: Die Stromgrenze der Schleifenversorgung ist 30 mA.
  • Seite 52: Beispielverfahren: Frequenzsignale Messen Oder Geben

    Bedienungsanleitung Druck DPI 620 Genii 2.10 Beispielverfahren: Frequenzsignale messen oder geben In Abbildung 2-17 und Abbildung 2-18 ist CH1 zum Messen oder Geben einer Frequenz konfiguriert. Die möglichen Einheiten sind Hz, kHz und Pulswert (Pulse/min oder Pulse/h). Abbildung 2-17 Beispiel A – Frequenz an CH1 messen (Bereich 0 bis 50 kHz) Abbildung 2-18 Beispiel B –...
  • Seite 53 Bedienungsanleitung Druck DPI 620 Genii Beispiel A Beispiel B Frequenz an CH1 messen Frequenz an CH1 geben Bereich: 0 bis 50 kHz Bereich: 0 bis 50 kHz Triggerlevel: 2,5 V Signalform: Rechteck Amplitude: 5,0 V 1. Stellen Sie die 1. Stellen Sie die entsprechenden entsprechenden Softwareoptionen ein.
  • Seite 54: Beispielverfahren: Widerstandsthermometer (Rtd) Messen Oder Simulieren

    Bedienungsanleitung Druck DPI 620 Genii 2.11 Beispielverfahren: Widerstandsthermometer (RTD) messen oder simulieren In Abbildung 2-19 und Abbildung 2-20 ist CH1 zum Messen oder Simulieren eines Widerstandsthermometers (RTD) konfiguriert. Eine Konfiguration in 4-Leiter-Technik stellt die höchste Genauigkeit sicher; mit einer Konfiguration in 2-Leiter-Technik wird die niedrigste Genauigkeit erreicht (RTD in 4-Leiter-Technik abgebildet).
  • Seite 55 Bedienungsanleitung Druck DPI 620 Genii Abbildung 2-20 Geben mit PT100- Widerstandsthermometer in 4-Leiter-Technik an CH1 (Bereich -200 bis 850 °C) Hinweis: Konfigurieren Sie zum Messen oder Simulieren eines Widerstands Ω die Funktion „Resistance“ (Widerstand) (Bereich 0 bis 4000 Ω). 1. Stellen Sie die entsprechenden Softwareoptionen ein.
  • Seite 56: Beispielverfahren: Thermoelement (Tc) Messen Oder Simulieren

    Bedienungsanleitung Druck DPI 620 Genii 2.12 Beispielverfahren: Thermoelement (TC) messen oder simulieren In Abbildung 2-21 und Abbildung 2-22 ist CH1 zum Messen oder Simulieren einer TC-Temperatur konfiguriert. Stellen Sie die Funktion „TC mV“ ein, um das TC in Millivolt zu messen oder simulieren.
  • Seite 57 Bedienungsanleitung Druck DPI 620 Genii Hinweis: Um das TC in Millivolt zu messen oder simulieren, stellen Sie die Funktion „TC mV“ ein. 1. Stellen Sie die entsprechenden Softwareoptionen ein. 2. Stellen Sie die elektrischen Anschlüsse her. 3. Ändern Sie ggf. den Typ des Thermoelements.
  • Seite 58: Beispielverfahren: Switch Test (Schaltertest)

    Bedienungsanleitung Druck DPI 620 Genii 2.13 Beispielverfahren: Switch Test (Schaltertest) Für die Funktionen CH1, P1, P2 und IDOS sind die CH2- Schalteranschlüsse vorgesehen. Für die CH2-Funktionen sind die CH1-Schalteranschlüsse vorgesehen. Schalterbetrieb Wenn Sie das Programm „Switch Test“ (Schaltertest) in einem Kanal einstellen, konfiguriert die Software automatisch den anderen Kanal für die...
  • Seite 59 Bedienungsanleitung Druck DPI 620 Genii Abbildung 2-23 CH2-Schaltertest für Thermoelement an CH1 geben Abbildung 2-23 zeigt einen Thermoelement-Schaltertest. 1. Stellen Sie die entsprechenden Softwareoptionen ein: • Das TC ist zum Geben einer Temperatur eingestellt. • UTILITY (Dienstprogramm) ist auf SWITCH TEST (Schaltertest) eingestellt.
  • Seite 60 Bedienungsanleitung Druck DPI 620 Genii 6. Starten Sie den Rampenzyklus mit 7. Stoppen Sie den Rampenzyklus mit 8. Legen Sie, falls erforderlich, die Ausgangswerte in entgegengesetzter Richtung an, bis sich der Schalterzustand wieder ändert. 9. Auf dem Display erscheint Folgendes: •...
  • Seite 61: Druckmessung: Idos-Option

    Bedienungsanleitung Druck DPI 620 Genii 2.14 Druckmessung: IDOS-Option Optionale Komponente. Ein universelles IDOS-Druckmodul (UPM) ist ein digitaler Sensor, der die gemessenen Druckdaten an ein Gerät mit IDOS (Intelligent Digital Output Sensor)-Schnittstelle überträgt. Lesen Sie vor dem ersten Einsatz eines IDOS-Moduls die Bedienungsanleitung zum IDOS (siehe Bedienungsanleitung K0378, Druck IDOS UPM).
  • Seite 62: Montageanweisungen Für Idos-Option

    Bedienungsanleitung Druck DPI 620 Genii 2.14.1 Montageanweisungen für IDOS-Option Schritt Verfahren Verbinden Sie eine Seite des Adapters IO620-IDOS-USB mit dem IDOS-Modul. Stecken Sie den A-Stecker des USB- Kabels in die USB-Schnittstelle am Gerät und den B-Stecker in den Adapter (IO620-IDOS-USB).
  • Seite 63: Verfahren Der Idos-Funktion

    Bedienungsanleitung Druck DPI 620 Genii 2.14.2 Verfahren der IDOS-Funktion Stellen Sie die Kalibratorfunktionen ein, die am Display zur Verfügung stehen sollen. Dazu gehören: • IDOS-Funktion (zum Messen des Drucks) • Ändern Sie bei Bedarf die Einheiten für die Funktion: •...
  • Seite 64: Fehleranzeigen

    Bedienungsanleitung Druck DPI 620 Genii 2.15 Fehleranzeigen Unter dem zulässigen Bereich: Am Display wird dieses Symbol für folgende Bedingung angezeigt: <<<<< Messwert < 102 % negativer Endwert Über dem zulässigen Bereich: Am Display wird dieses Symbol für folgende Bedingung angezeigt: >>>>>...
  • Seite 65: Druckanzeigebetrieb (Mc 620)

    Bedienungsanleitung Druck DPI 620 Genii Druckanzeigebetrieb (MC 620) Dieser Abschnitt enthält Beispiele für den Anschluss und Einsatz des Geräts zur Druckmessung mit dem Modulträger (MC 620) und den jeweiligen Druckmodulen (PM 620). Abbildung 3-1 MC 620G Informationen zur Montage des vollständig integrierten...
  • Seite 66: Teile Und Montage

    Druck- und elektrische Anschlüsse für ein Druckmodul (PM 620). Hierbei handelt es sich um selbstdichtende Anschlüsse. Zwei Schrauben zur Befestigung des Kalibrators (Druck DPI 620 Genii). Elektrische Anschlüsse für den Kalibrator (Druck DPI 620 Genii). Druckmodul (PM 620) mit Druckanschluss.
  • Seite 67 Um Schäden am PM 620-Modul zu vermeiden, halten Sie im Betrieb die auf dem Typenschild angegebenen Druckgrenzwerte ein. Wenn diese Komponenten an den Druck DPI 620 Genii angeschlossen sind, verfügen Sie über einen vollständig integrierten Druckanzeiger, mit dem pneumatischer oder hydraulischer Druck gemessen werden kann.
  • Seite 68: Montageanweisungen

    Bedienungsanleitung Druck DPI 620 Genii 3.1.1 Montageanweisungen Schritt Verfahren Richten Sie die beiden Vertiefungen (a) im Kalibrator an den beiden Stiften (b) am Modulträger aus. Wenn die Stifte vollständig in den Schlitzen fassen, ziehen Sie die beiden Schrauben (2) handfest an.
  • Seite 69: Druckanschlüsse

    Bedienungsanleitung Druck DPI 620 Genii Druckanschlüsse WARNUNG Unter Druck stehende Gase und Flüssigkeiten sind gefährlich. Bevor Sie ein Druckgerät anbringen oder trennen, müssen Sie den gesamten Druck sicher ablassen. Die Druckanschlüsse für externe Geräte sind mit Schnellkupplungs-Druckadaptern versehen (siehe Abbildung 3-4).
  • Seite 70: Verfahren (Zum Anbringen Externer Geräte)

    Bedienungsanleitung Druck DPI 620 Genii 3.2.1 Verfahren (zum Anbringen externer Geräte) Abbildung 3-5 Druckanschlüsse 06. Juni 2013 KD0541 Ausgabe 1 Seite 70 von 184...
  • Seite 71 Bedienungsanleitung Druck DPI 620 Genii Schritt Verfahren (siehe Abbildung 3-5) Adapter vom Druckanschluss trennen. Eine entsprechende Dichtung für den Druckanschluss verwenden: Typ NPT: Ein geeignetes Dichtmittel auf das Gewinde auftragen. Typ BSP (parallel): Für das Unterteil eine entsprechende Verbunddichtung verwenden.
  • Seite 72: Übersicht Über Die Verfahren

    Bedienungsanleitung Druck DPI 620 Genii Übersicht über die Verfahren Abbildung 3-6 Task Menu (Aufgabenmenü) Um die Druckanzeige zu verwenden, wählen Sie eine Aufgabe mit P1 oder P2. Einzelheiten siehe Abschnitt 2.1 Grundlegender Kalibratorbetrieb. Ändern Sie bei Bedarf die Einheiten für die Funktion: Aktivieren Sie bei Bedarf ein Dienstprogramm für die...
  • Seite 73: Konfigurieren Eines Leckagetests

    Bedienungsanleitung Druck DPI 620 Genii Konfigurieren eines Leckagetests Dieses Dienstprogramm ist nur im Druckmessbetrieb verfügbar. Dieses Dienstprogramm bietet einen Test zur Berechnung der Leckage eines Systems. Abbildung 3-7 Beispiel für Leckagetest 06. Juni 2013 KD0541 Ausgabe 1 Seite 73 von 184...
  • Seite 74 Bedienungsanleitung Druck DPI 620 Genii So konfigurieren Sie einen Leckagetest: Setzen Sie Utility auf Leak Test. Wählen Sie: SETTINGS (Einstellungen) >> LEAK TEST (Leckagetest) Legen Sie die folgenden Zeiträume fest. WAIT TIME (Wartezeit): Die Zeit in Stunden, Minuten und Sekunden (hh:mm:ss) bis zum Testbeginn.
  • Seite 75: Einstellen Des Druckmoduls Auf Null

    Bedienungsanleitung Druck DPI 620 Genii Einstellen des Druckmoduls auf Null SETTINGS (Einstellungen) >> ZERO (Null) >> ZERO (Null) Mit dieser Option senden Sie einen neuen Nulldruckwert an das verwendete Druckmodul. Die Sensoreinstellung ist zulässig, wenn folgende Bedingung erfüllt wird: • Einstellung ≤ 10 % vom EW-Überdruckwert (für den Sensor).
  • Seite 76: Fehleranzeigen

    Bedienungsanleitung Druck DPI 620 Genii Fehleranzeigen Unter dem zulässigen Bereich: Am Display wird dieses Symbol für folgende Bedingung angezeigt: <<<<< Messwert < 110 % negativer Endwert Über dem zulässigen Bereich: Am Display wird dieses Symbol für folgende Bedingung angezeigt: >>>>>...
  • Seite 77: Datenprotokollierungsbetrieb

    Bedienungsanleitung Druck DPI 620 Genii Datenprotokollierungsbetrieb Wählen Sie die Option DATA LOGGING (Datenprotokollierung) auf dem Dashboard. Die Datenprotokollierungsfunktion zeichnet Gerätemesswerte auf, die Sie anschließend überprüfen und analysieren können. Abbildung 4-1 Datenprotokollierung Die Datendatei kann mit der folgenden Option aufgerufen werden: •...
  • Seite 78 Bedienungsanleitung Druck DPI 620 Genii Die Datendatei kann wie folgt extern verarbeitet werden: • Übertragung auf ein USB-Flash-Speichermedium. • Übertragung auf einen Computer In diesem Kapitel wird beschrieben, wie die Datenprotokollierungsfunktion verwendet wird, um Daten in einer Datei zu speichern.
  • Seite 79: Konfiguration

    Bedienungsanleitung Druck DPI 620 Genii Konfiguration Bevor Sie beginnen, stellen Sie alle Kanäle auf die richtigen Funktionen ein. (Siehe Kapitel 2.1). So greifen Sie auf die Datenprotokollierungsfunktion zu: DASHBOARD >> DATA LOGGING (Datenprotokollierung) >> SETUP (Konfiguration) Abbildung 4-2 Konfiguration der Datenprotokollierung 06.
  • Seite 80 Bedienungsanleitung Druck DPI 620 Genii • STORAGE AREA (Speicherbereich) Wird verwendet, um die Speicherung im internen Speicher oder auf SD-Karte festzulegen. Bei einer Verbindung mit einem PC kann nur die Speicherkarte gelesen werden. • FILENAME (Dateiname) Geben Sie den Dateinamen ein (bis zu 10 Zeichen).
  • Seite 81: Betrieb

    Bedienungsanleitung Druck DPI 620 Genii So starten Sie den Datenprotokollierungsmodus: 1. Wählen Sie die gewünschten Optionen und geben Sie einen Dateinamen für die Datenprotokolldatei ein. 2. Drücken Sie die Taste Betrieb Um die Datenprotokollierung im periodischen Modus zu starten, drücken Sie die Taste „Protokollierung starten“...
  • Seite 82: Anzeigen Von Dateien

    Bedienungsanleitung Druck DPI 620 Genii Anzeigen von Dateien DASHBOARD >> DATA LOGGING (Datenprotokollierung) >> RECALL (Aufrufen) Um eine Datendatei Punkt für Punkt anzuzeigen, gehen Sie folgendermaßen vor: Tippen Sie auf die Schaltfläche „Filename“ (Dateiname), um die Liste der Datendateien anzuzeigen.
  • Seite 83: Übertragen

    Bedienungsanleitung Druck DPI 620 Genii 4.4.1 Übertragen Daten können wie folgt übertragen werden: • USB-Flash-Speichermedium: Die ausgewählten Dateien werden in das Stammverzeichnis des USB-Flash- Speichers geschrieben. • SD Card (SD-Karte): Die in einem internen Speicherbereich erfassten Daten können an den SD- Karten-Speicherbereich übertragen werden.
  • Seite 84: Löschen

    Bedienungsanleitung Druck DPI 620 Genii 4.4.2 Löschen Die Optionen zum Löschen sind wie folgt: • ERASE ONE FILE (Eine Datei löschen): Wählen Sie eine Datei aus und tippen Sie auf das Kontrollkästchen unten rechts auf dem Bildschirm, um die Datei zu löschen.
  • Seite 85: Datenformat

    Bedienungsanleitung Druck DPI 620 Genii Datenformat Die Datendateien werden im CSV-Format (Comma Separated Variable) erstellt (siehe Abbildung 4-3) und können in ein Tabellenkalkulationsprogramm (z. B. Microsoft® Excel) importiert werden. Der erste Abschnitt der Datendatei enthält Folgendes: FILENAME: Der Name der Datendatei.
  • Seite 86: Dokumentation

    Bedienungsanleitung Druck DPI 620 Genii Dokumentation In diesem Kapitel werden die Dokumentationsfunktionen des Druck DPI 620 Genii-Kalibrators beschrieben: • ANALYSIS (Analyse) • RUN PROCEDURE (Verfahren ausführen) Analyse Die Analysefunktion verwendet Messwerte von zwei oder mehr DPI 620-Kanälen, um die Übertragungsmerkmale des Prüflings zu kalibrieren.
  • Seite 87 Bedienungsanleitung Druck DPI 620 Genii Es kann wie im folgenden Beispiel auch ein zweiter Eingangskanal verwendet werden, um die Übertragungsmerkmale zwischen drei Punkten auf dem Signalpfad zu berechnen und gleichzeitig kalibriert zu werden. • Wenn ein HART®-fähiger Prozesstransmitter kalibriert wird, kann der zweite Eingangskanal der HART®-Kanal sein.
  • Seite 88: Konfiguration

    Bedienungsanleitung Druck DPI 620 Genii Konfiguration Stellen Sie die Kanäle des Druck DPI 620 Genii für die Kalibratorfunktion ein. (Siehe Kapitel 2.1). Verbinden Sie den Kalibrator mit dem Prüfling. Starten Sie die Dokumentationsfunktion. DASHBOARD >> DOCUMENTING (Dokumentation) Tippen Sie auf die Schaltfläche ANALYSIS (Analyse).
  • Seite 89: Definieren Des Referenzkanals

    Bedienungsanleitung Druck DPI 620 Genii 5.2.1 Definieren des Referenzkanals Tippen Sie auf die Schaltfläche für den Kanal, der als Referenzkanal für die Analyse verwendet werden soll. Abbildung 5-1 Referenzkanal wählen Stellen Sie den Kanaltyp auf „Reference“ (Referenz) ein. Alle anderen Kanaleinstellungen für diesen Kanal werden verworfen.
  • Seite 90: Definieren Der Eingangskanäle

    Bedienungsanleitung Druck DPI 620 Genii 5.2.2 Definieren der Eingangskanäle Tippen Sie auf die Schaltfläche für jeden Eingangskanal, um die Eingangsoptionen zu konfigurieren. Eingangskanal 5-2 Eingangsoption wählen • SCALING (Skalierung): Die Skalierungswerte sind vier Einstellwerte: Der maximale und minimale Referenzsignalwert („Reference High“...
  • Seite 91 Bedienungsanleitung Druck DPI 620 Genii Die Eingangssignale müssen sich auf die Referenzsignalwerte mit einer linearen oder Quadratwurzel- Kennlinie beziehen. • ERROR TYPE (Fehlertyp): die Abweichung, mit der die Übertragungskennlinie berechnet wird. Dabei kann es sich um Folgende handeln: % Span (% Spanne): Ein Prozentsatz der Eingangssignal-Messspanne.
  • Seite 92: Funktion „Analysis" (Analyse)

    Bedienungsanleitung Druck DPI 620 Genii Funktion „Analysis“ (Analyse) Legen Sie Eingangskanalparameter fest (siehe Kapitel 5.2) und kehren Sie zum Bildschirm CHANNEL SETUP (Kanaleinstellung) zurück. Drücken Sie die Start-Taste Im Analysefenster wird Folgendes angezeigt: • Die Abweichung jedes Eingangskanals von der idealen Übertragungskennlinie.
  • Seite 93: Run Procedure (Verfahren Ausführen)

    Procedure“ (Verfahren ausführen) arbeiten zu können, benötigen Sie Folgendes: • Ein Exemplar der 4 Sight-Kalibriersoftware, • ein Standard-USB-Kabel (im Lieferumfang) und • einen Gerätetreiber für den Druck DPI 620 Genii, online als Download verfügbar unter www.ge-mcs.com. 06. Juni 2013 KD0541 Ausgabe 1...
  • Seite 94: Verfahren Zum Hoch- Und Herunterladen Von Dateien

    Kalibrierung, die Anzahl der Testpunkte, das Verhältnis und die Toleranz für Erfolg/Fehlschlag. Tippen Sie auf die Schaltfläche „Download“ (Herunterladen) im Calibrator-Manager, um: Die Datei auf den Druck DPI 620 Genii-Kalibrator herunterzuladen. Am unteren Bildschirmrand wird ein Kommunikationssymbol angezeigt. Wählen Sie DASHBOARD >> DOCUMENTING (Dokumentation) >>...
  • Seite 95 Bedienungsanleitung Druck DPI 620 Genii Schritt Verfahren Tippen Sie an jedem vom Verfahren festgelegten Punkt auf die Schaltfläche „Take Reading“ (Messung vornehmen). Für jeden Punkt erscheint eine entsprechende Aufforderung. Wenn alle Messungen abgeschlossen sind, tippen Sie auf die Schaltfläche „Exit“ (Beenden).
  • Seite 96: Hart®-Funktionen

    Bedienungsanleitung Druck DPI 620 Genii HART®-Funktionen Der Druck DPI 620 Genii kann mit Geräten kommunizieren, die die folgenden HART®-Protokolle verwenden: • die in HART®-Version 5 bis 7 festgelegten Befehle „Universal“ und „Common Practice“. • Geräte, die „Device Descriptions“ (Gerätebeschreibungen, DD) unterstützen.
  • Seite 97: Inbetriebnahme

    DPI 620 Genii die gesamte Kommunikation. Das Feldgerät (Slave) verwendet die einzelnen Befehle vom Master-Gerät, um Änderungen vorzunehmen bzw. Daten zurückzusenden. • Als sekundärer Master ist der Druck DPI 620 Genii mit einem bestehenden HART®-Kommunikationsnetzwerk verbunden. Der sekundäre Master kommuniziert zwischen dem Datenaustausch mit dem primären Master mit dem Feldgerät.
  • Seite 98: Hart®-Anschlüsse

    Anschlussbild (siehe DASHBOARD >> HELP (Hilfe). Stromversorgung vom Kalibrator Eine 24-V- oder 28-V-Speisespannung kann mit der CH2- Strommessfunktion (24 V) bereitgestellt werden. Im folgenden Beispiel liefert der Druck DPI 620 Genii die Speisespannung und einen 250-Ω -HART-Widerstand. Abbildung 6-1 06. Juni 2013...
  • Seite 99: Externe Speisespannung

    Bedienungsanleitung Druck DPI 620 Genii Externe Speisespannung Im folgenden Beispiel wird eine externe Stromversorgung verwendet. Abbildung 6-2 Messen des Stroms an CH2 ohne 24-V-Speisespannung Die HART®-Funktion und der 250-Ω-Widerstand werden aktiviert. 06. Juni 2013 KD0541 Ausgabe 1 Seite 99 von 184...
  • Seite 100: Kommunikationsgerät Mit Einem Netzwerk Verbunden

    Bedienungsanleitung Druck DPI 620 Genii Kommunikationsgerät mit einem Netzwerk verbunden Im folgenden Beispiel ist der Kalibrator direkt mit einem Netzwerk verbunden. Ein 250-Ω-Widerstand muss in Reihe mit der Speisespannung und dem HART®-Gerät verbunden sein. Abbildung 6-3 Die CH2-Funktion ist auf None (Keine) gestellt. Die HART®- Funktion und der 250-Ω-Widerstand sind deaktiviert.
  • Seite 101: Hart®-Anwendung Starten

    Bedienungsanleitung Druck DPI 620 Genii HART®-Anwendung starten Wählen Sie den HART®-Feldbus-Kanal aus, sodass er in der erweiterten Ansicht angezeigt wird (siehe Kapitel 2.3) Drücken Sie die Taste Abbildung 6-4 Fenster für HART-Kanal Die HART®-Hauptanwendung wird geöffnet. 06. Juni 2013 KD0541 Ausgabe 1...
  • Seite 102 Bedienungsanleitung Druck DPI 620 Genii Der Druck DPI 620 Genii zeigt den HART®- Anwendungsbildschirm im hellen oder dunklen Modus an. Abbildung 6-5 Hauptbildschirm der HART®-Anwendung 06. Juni 2013 KD0541 Ausgabe 1 Seite 102 von 184...
  • Seite 103: Hart®-Symbolleiste

    Bedienungsanleitung Druck DPI 620 Genii HART®-Symbolleiste Abbildung 6-6 HART®-Symbolleiste Beim Öffnen der HART®-Anwendung wird die Symbolleiste angezeigt. Nicht aktive Symbole sind ausgegraut. Die Funktionen der Symbole werden nachstehend beschrieben: NEUE VERBINDUNG ÖFFNEN – Erfordert, die HART®- Anwendung über das Dashboard zu schließen und wieder zu öffnen.
  • Seite 104: Datenanzeige

    GERÄTEKOMMUNIKATION BEGINNT. GERÄTEKOMMUNIKATION FEHLGESCHLAGEN. 6.10 Datenanzeige Die Anzeigedaten sind wie folgt farbcodiert: • Rot: HART®-Transmitterdaten • Blau: Druck DPI 620 Genii-Kanaldaten • Schwarz/Weiß: Kann bearbeitet werden. Folgende gängige Akronyme werden verwendet: • PV – Primärvariable • AO – Analogausgang • URV – Oberer Bereichswert •...
  • Seite 105: Bearbeiten Von Werten

    Symbol angezeigte Wert kann bearbeitet werden. Bearbeiten Sie Variablen wie folgt: 1. Wählen Sie die gewünschte Variable aus. 2. Wenn ein Auswahlfenster geöffnet wird, tippen Sie auf die Variable (oder drücken Sie die Taste Edit (Bearbeiten)). Abbildung 6-7 Auswahl von HART-Schreibvariablen 3.
  • Seite 106 Bedienungsanleitung Druck DPI 620 Genii 6. Der neue Wert wird in Gelb hervorgehoben. Hinweis: Um den ursprünglichen Wert wiederherzustellen, tippen Sie auf die Schaltfläche „Abbrechen“ in der Menüleiste. 7. Tippen Sie auf die Schaltfläche „Bestätigen“ in der Menüleiste, um einen neuen Wert zu übernehmen.
  • Seite 107: Ausführen Von Methoden

    • D/A Trim (D/A-Begrenzung) Führen Sie Methoden wie folgt aus: Wählen Sie den Methodennamen aus. Ein Bildschirm mit Informationen zur ausgewählten Methode wird geöffnet. Auf dem Bildschirm werden vier Schaltflächen angezeigt: HELP (Hilfe) – Zeigt eine Beschreibung der Methode an.
  • Seite 108 Bedienungsanleitung Druck DPI 620 Genii Hinweis: Bei einigen Methoden gibt das HART®-Gerät einen bestimmten Strom aus. Bevor das Gerät in diesen Modus wechselt, wird eine Warnung angezeigt. Für bestimmte Methoden müssen Werte eingegeben werden. Verwenden Sie hierzu die alphanumerischen Tastenfelder.
  • Seite 109: Methodenbeispiel - Selbsttest

    Bedienungsanleitung Druck DPI 620 Genii 6.12.1 Methodenbeispiel – Selbsttest 1. Um zu überprüfen, ob der Transmitter ordnungsgemäß funktioniert, navigieren Sie zum Ordner „Test device“ (Geräte testen). 2. Wählen Sie den Ordner „Test device“ aus. 3. Wählen Sie OK. Der Selbsttest wird ausgeführt.
  • Seite 110: Methodenbeispiel - Analoge Begrenzung

    Bedienungsanleitung Druck DPI 620 Genii 6.12.2 Methodenbeispiel – Analoge Begrenzung Der Druck DPI 620 Genii kann eine analoge Begrenzung für die 4-20 mA-Schleife durchführen, ohne dass ein externes Referenzmessgerät angeschlossen werden muss. 1. Wechseln Sie zum Ordner „Calibration“ (Kalibrierung). Abbildung 6-8 Ordner „Calibration“ (Kalibrierung) 2.
  • Seite 111 Bedienungsanleitung Druck DPI 620 Genii 4. Lesen Sie den Wert für Kanal 2 und geben Sie ihn mit der Tastatur in das Textfeld „Enter meter value“ (Messgerätewert eingegeben) ein. Abbildung 6-9 Eingabe des Kalibrierpunkts 5. Wählen Sie SET (Einstellen). 6. Wiederholen Sie die Schritte 3 und 4, wenn „20 mA“...
  • Seite 112: Voreinstellungen

    Transmitter mit einer Poll-Adresse ungleich null befinden sich im Multidrop-Modus und verwenden standardmäßig einen festen Schleifenstrom von 4 mA. Standardmäßig fragt der Druck DPI 620 Genii nur die Adresse 0 (null) ab. Sie können die Poll-Adresse ändern, indem Sie die entsprechende Suchoptionsschaltfläche auswählen oder den Tag-Namen (die Bezeichnung) in das...
  • Seite 113: Kein Gerät Gefunden

    Prüfen, ob der HART®-Widerstand den richtigen Wert aufweist. Prüfen, dass der Schleifenstrom 3,5 mA bis 24 mA beträgt. Druck Prüfen, ob der Druck DPI 620 Genii DPI 620 Genii mit den richtigen Punkten in der Schleife verbunden ist. Kein externer HART®-Widerstand vorhanden, interne Einstellung des Widerstands prüfen.
  • Seite 114 Bedienungsanleitung Druck DPI 620 Genii Fehler Mögliche Maßnahme Ursache „NONE“ (Keine) gesetzt ist, wenn der Druck DPI 620 Genii als Sekundär-Master verwendet wird (parallel mit einer externen Versorgung). Voreinstellungen Option „search 0-63“ zur Abfrage aller möglichen Poll-Adressen wählen, um die Poll-Adresse und Bezeichnungsdetails des verbundenen Geräts...
  • Seite 115: Foundation™ Fieldbus

    Bedienungsanleitung Druck DPI 620 Genii Foundation™ Fieldbus Einführung FOUNDATION™ Fieldbus (FF) ist eine Geräteanwendung zur Konfiguration von FF-fähigen Feldgeräten. Die Online- Verbindung erfolgt über das integrierte H1-Modem. Geräte, die direkt mit einem H1-Feldsegment verbunden sind, können über FF konfiguriert und unterstützt werden.
  • Seite 116 Bedienungsanleitung Druck DPI 620 Genii Starten der Anwendung FOUNDATION™ Fieldbus und Herstellen einer Verbindung mit einem Gerät: Verbinden Sie den DPI 620 Genii mit einem H1 FOUNDATION™ Fieldbus-Gerät. Foundation Fieldbus-H1-Segment 100 Ω 100 Ω Foundation Fieldbus- Stromversorgung Abbildung 7-1 Beispiel-Anschlussdiagramm für Foundation Fieldbus Wählen Sie den FOUNDATION™...
  • Seite 117 Bedienungsanleitung Druck DPI 620 Genii Drücken Sie die Taste Abbildung 7-2 Fieldbus-Kanal des Kalibrators Die FOUNDATION™ Fieldbus-Hauptanwendung wird geöffnet. Hinweis: Die Aktualisierung der Aufgaben für CH1, CH2, P1 und P2 ist nur möglich, wenn die Anwendung FOUNDATION™ Fieldbus nicht ausgeführt wird. Um FOUNDATION™...
  • Seite 118: Foundation™ Fieldbus-Symbolleiste

    Bedienungsanleitung Druck DPI 620 Genii FOUNDATION™ Fieldbus-Symbolleiste Abbildung 7-3 FOUNDATION™ Fieldbus-Symbolleiste Beim Öffnen der FOUNDATION™ Fieldbus-Anwendung wird die Symbolleiste angezeigt. Nicht aktive Symbole sind ausgegraut. Die Funktionen der Symbole werden nachstehend beschrieben: VERBINDUNG ÖFFNEN – Nur verfügbar, wenn eine offene Verbindung erwartet wird. (Bei der Navigation zwischen Geräten wird VERBINDUNG ÖFFNEN durch das...
  • Seite 119 Bedienungsanleitung Druck DPI 620 Genii ABBRECHEN – Bricht die Aktualisierung von Parametern ab und stellt die vorherigen Werte wieder her (siehe Kapitel 7.7.3). STATUS – Gibt das Geräteprofil des aktuell angeschlossenen Geräts an (siehe Kapitel 7.5). FUNKTIONSSUCHE – Sucht nach FF-Variablen und Gerätefunktionen.
  • Seite 120: Nach Geräten Suchen

    Bedienungsanleitung Druck DPI 620 Genii Nach Geräten suchen Die folgenden Schritte beschreiben, wie Sie über eine FOUNDATION™ Fieldbus H1-Verbindung nach FOUNDATION™ Fieldbus-Geräten suchen können: Verbinden Sie den DPI 620 Genii mit dem H1-Bus (siehe Kapitel 7.2). Wählen Sie das Symbol VERBINDUNG ÖFFNEN der Symbolleiste aus, um das Fenster „Device Scan“...
  • Seite 121 Druck DPI 620 Genii Drücken Sie die Taste SCAN. Das Dialogfenster für den Suchfortschritt wird geöffnet. Alle Geräte, die im ausgewählten Bereich gefunden wurden, werden in der Liste in der Busstrukturansicht angezeigt. Alle während des aktuellen Scans gefundenen Geräte werden als fett dargestellte Symbole mit einer zugehörigen...
  • Seite 122 Bedienungsanleitung Druck DPI 620 Genii Hinweis: Der Scanvorgang kann jederzeit mit der Taste CANCEL (Abbrechen) gestoppt werden. Wenn der Vorgang abgebrochen wird, werden die aktuellen Scan-Ergebnisse gespeichert. Sie können einen Suchbegriff in das Dialogfeld SEARCH (Suche) eingeben, um nach einem bestimmten Gerät in der Liste der erkannten...
  • Seite 123: Kontextbezogenes Menü

    Bedienungsanleitung Druck DPI 620 Genii 7.4.1 Kontextbezogenes Menü Sie können ein kontextbezogenes Menü für jedes Gerät im Scan-Menü auswählen, indem Sie es auswählen und den Finger darauf platziert lassen. Modem Diese Option bietet Zugriff auf folgende Funktionen: • Properties (Eigenschaften) (Zeigt das Modemprofil an) •...
  • Seite 124 Bedienungsanleitung Druck DPI 620 Genii Devices (Geräte) Diese Option bietet Zugriff auf folgende Funktionen: • Bezeichnung/Adresse ändern Set Tag (Bezeichnung festlegen) Set Address (Adresse festlegen) Clear Tag (Bezeichnung löschen) Clear Address (Adresse löschen) • Änderung der BOF-Klasse (Boot Operational Function)
  • Seite 125: Fehlerbehebung

    Bedienungsanleitung Druck DPI 620 Genii 7.4.2 Fehlerbehebung • Wenn beim Scannen kein Gerät gefunden wird, prüfen Sie Folgendes: Feldverdrahtung. Überprüfen Sie, dass die Anschlüsse der elektrischen Segmente wie in der mit dem Feldgerät und dem Segmentkoppler / dem Netzteil gelieferten Anleitung beschrieben vorgenommen wurden.
  • Seite 126: Gerätefokusansicht

    Bedienungsanleitung Druck DPI 620 Genii Gerätefokusansicht In dieser Ansicht werden die spezifischen Informationen des Geräts angezeigt. – PD-Bezeichnung – Gerätekennnummer – Blockliste mit Ziel-/Ist-Modus Beim Öffnen der Gerätefokusansicht lädt die Software die Blöcke des Ziel-Feldgeräts und stellt sie zur Parametrierung bereit.
  • Seite 127 Wenn Sie die Taste Scan drücken, gelangen Sie zur Ansicht „Device Scan“ (Gerätesuche) zurück (siehe Abbildung 7-5). Wenn Sie den gewünschten Block mit einem einzelnen Tastendruck auswählen, wird die Navigationsstruktur für den Block geöffnet (siehe Kapitel 7.6). 06. Juni 2013 KD0541 Ausgabe 1 Seite 127 von 184...
  • Seite 128: Die Navigationsstruktur

    Beschreibung gekennzeichnet. Wenn Sie das Pluszeichen kurz berühren, wird eine Ansicht der untergeordneten Ebene geöffnet. Um diese Ansicht zu schließen, berühren Sie das Minuszeichen (-) in der Ansicht. Auf diese Weise können Sie auch durch komplexe Menüstrukturen einfach und übersichtlich navigieren.
  • Seite 129: Block-Titelleiste

    Bedienungsanleitung Druck DPI 620 Genii 7.6.1 Block-Titelleiste Die Block-Titelleiste gibt den Ziel- und den Ist-Modus des Blocks an. Abbildung 7-11 Block-Titelleiste Der hervorgehobene Text gibt den Ist-Modus des Geräteblocks an. Die Hervorhebung wird in Grün angezeigt, wenn der Zielmodus dem Ist-Modus des Geräteblocks entspricht.
  • Seite 130: Funktionsgruppenansicht

    Bedienungsanleitung Druck DPI 620 Genii Funktionsgruppenansicht Die Funktionsgruppen zeigen alle Variablen oder Einstellungen in einer Menügruppe zusammen mit dem aktuellen Wert. Abbildung 7-12 Funktionsgruppenansicht Die linke Seite enthält den Bereich für die Variablenbeschreibungen und bietet Zugriff auf kontextbasierte Einstellungsfunktionen. Die rechte Seite mit hellem Hintergrund enthält den Bearbeitungsbereich für Variablen und ermöglicht die...
  • Seite 131 Bedienungsanleitung Druck DPI 620 Genii Graue Werte sind schreibgeschützt, z. B. die vom Gerät erzeugten Variablen. Schwarze Variablen können bearbeitet werden, wenn die Voraussetzungen für den Zugriff erfüllt sind, z. B. kann in einer anderen Funktionsgruppe ein Zugriffscode oder eine PIN erforderlich sein.
  • Seite 132: Anzeigen Der Parameterhilfe

    7.7.1 Anzeigen der Parameterhilfe • Ein gelbes Dreieck im Variablenbeschreibungsbereich gibt an, dass für den jeweiligen Parameter Hilfeinformationen verfügbar sind. • Das Kontextmenü kann durch Berühren und Halten geöffnet werden. • Mit der Option „Display Help“ (Hilfe anzeigen) können Sie die Hilfeinformationen aufrufen.
  • Seite 133: Aktualisieren Von Daten

    Bedienungsanleitung Druck DPI 620 Genii 7.7.2 Aktualisieren von Daten Während eine Aktualisierung ausgeführt wird, ändert sich die Farbe der Variablenbeschreibung zu grau und im rechten Teil des Bearbeitungsbereichs wird ein Wartesymbol angezeigt. Wenn die Leseanforderung erfüllt ist, wird die Variablenbeschreibung wieder schwarz und das Wartesymbol wird ausgeblendet.
  • Seite 134: Bearbeiten Von Werten

    Bedienungsanleitung Druck DPI 620 Genii 7.7.3 Bearbeiten von Werten Werte, die bearbeitet werden können, werden im Bearbeitungsbereich für Variablen der Funktionsgruppenansicht in Schwarz angezeigt (siehe Abbildung 7-12). Wählen Sie den gewünschten Parameter aus, um ihn zu bearbeiten. Nachdem die Bearbeitung abgeschlossen ist, wird die Variablenbeschreibung fett hervorgehoben und die Symbole zum Bestätigen und Abbrechen in der Symbolleiste werden...
  • Seite 135: Methoden

    Bedienungsanleitung Druck DPI 620 Genii Wenn ein ungültiger Wert eingegeben wird, zeigt das System die Variable in Rot an und das Fehlersymbol wird eingeblendet. 7.7.4 Methoden Methoden werden als Taste oder als Auswahlmenü angezeigt. Bei Tasten wird die zugehörige Funktion durch kurzes Berühren ausgeführt.
  • Seite 136: Funktionssuche

    Bedienungsanleitung Druck DPI 620 Genii Funktionssuche Die Funktionssuche bietet eine Möglichkeit, auf dem Online- Gerät nach FF-Variablen und Gerätefunktionen zu suchen. Bei komplexen Geräten mit zahlreichen Menüs ermöglicht dies dem Benutzer, ohne Anleitung durch ein Gerät zu navigieren, was die Online-Erfahrung selbst bei unvertrauten Geräten deutlich verbessert.
  • Seite 137 Bedienungsanleitung Druck DPI 620 Genii Abbildung 7-17 Funktionssuche 06. Juni 2013 KD0541 Ausgabe 1 Seite 137 von 184...
  • Seite 138: Exportieren Von Daten In Die Genii-Hauptanwendung

    Bedienungsanleitung Druck DPI 620 Genii Exportieren von Daten in die Genii-Hauptanwendung Die FOUNDATION™ Fieldbus-Anwendung ermöglicht die Anzeige von ausgewählten Parametern in den Kommunikationskanal-Fenstern für den Kalibratorbildschirm. Die ausgewählten Parameter werden durch das Menü Exportliste festgelegt. Abbildung 7-18 Exportliste 06. Juni 2013...
  • Seite 139 Bedienungsanleitung Druck DPI 620 Genii Sie können Parameter der Exportliste hinzufügen, indem Sie sie im Kontextmenü im Variablenbeschreibungsbereich auswählen (siehe Kapitel 7.7) und dann die Option „Add to ‘Export List’“ (Zu Exportliste hinzufügen) wählen. Hinweis: Der Exportliste können nur Parameter hinzugefügt werden, die einen Wert...
  • Seite 140: Anzeigen Von Exportierten Variablen Im Kanalfenster

    Bedienungsanleitung Druck DPI 620 Genii 7.9.1 Anzeigen von exportierten Variablen im Kanalfenster Kehren Sie zur Hauptanwendung zurück, indem Sie die FOUNDATION™ Fieldbus-Anwendung minimieren. STARTSEITE >> Minimieren Erweitern Sie das FOUNDATION™ Fieldbus-Fenster und wählen Sie: Settings (Einstellungen) >> PRIMARY VALUE (Primärwert) Die Exportliste der ausgewählten Parameter wird angezeigt.
  • Seite 141: My Block (Mein Block)

    Bedienungsanleitung Druck DPI 620 Genii 7.10 My Block (Mein Block) Die Funktion „My Block“ (Mein Block) gestattet es dem Benutzer, für häufig verwendete Parameter Menüs zu erstellen, um sie einfacher wieder aufrufen zu können. Zusätzliche Menüs können unter „My Block“ mit dem Kontextmenü...
  • Seite 142 Bedienungsanleitung Druck DPI 620 Genii Sie können Parameter zu „My Block“ (oder dem erstellten Menü) hinzufügen, indem Sie sie im Kontextmenü im Variablenbeschreibungsbereich auswählen (siehe Kapitel 7.7). Abbildung 7-22 Parameter zu „My Block“ (Mein Block) hinzufügen 06. Juni 2013 KD0541 Ausgabe 1...
  • Seite 143: Anwendungseinstellungen

    Dies ermöglicht es dem Benutzer, nach einem spezifischen Gerät zu suchen, um zu ermitteln, ob es unterstützt wird. Um Unterstützung für eine nicht registrierte DD anzufordern, wenden Sie sich bitte an Ihr GE-Servicecenter (siehe Kapitel 1.15). 06. Juni 2013 KD0541 Ausgabe 1...
  • Seite 144: Optionen

    Bedienungsanleitung Druck DPI 620 Genii 7.11.2 Optionen • Poll header every (Kopfzeile abfragen alle) – Legt das Aktualisierungsintervall für die Geräteparameter fest, die in der Kopfzeile angezeigt werden. • Poll all dynamic every (Dynamische Variablen abfragen alle) – Legt das Aktualisierungsintervall für dynamische FF- Variablen in der Funktionsgruppenansicht fest (beachten Sie, dass diese Einstellung nur gültig ist, wenn Refresh Vars...
  • Seite 145: Advanced (Erweitert)

    Bedienungsanleitung Druck DPI 620 Genii • Enable Value Range Checking (Wertbereichsprüfung aktivieren) – Wenn Sie dieses Kontrollkästchen aktivieren, wird sichergestellt, dass alle Änderungen an Variablen sich innerhalb der vom Gerät festgelegten Grenzen bewegen. Nach der Installation ist die Standardeinstellung „aktiviert“.
  • Seite 146: Kalibrierverfahren

    Bedienungsanleitung Druck DPI 620 Genii Kalibrierverfahren Hinweis: GE Measurement and Control bietet Ihnen als Dienstleistung eine auf internationale Standards rückführbare Kalibrierung an. Hinweis: GE Measurement and Control empfiehlt, das Gerät zur Kalibrierung an den Hersteller oder eine autorisierte Servicevertretung zu senden. Bevor Sie einen anderen Dienstleister beauftragen, vergewissern Sie sich, dass dieser die folgenden Standards einhält.
  • Seite 147: Funktion

    Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-1 Kalibrierausrüstung Funktion (ppm = Teile pro Million ) Current Strom-Kalibrator (mA) (Strom) Genauigkeit – Strom messen oder geben, (CH1 oder CH2) siehe Tabelle 8-2 oder Tabelle 8-3 Voltage Volt-Kalibrator (Spannung) Genauigkeit – Spannung messen oder...
  • Seite 148 Bedienungsanleitung Druck DPI 620 Genii Kalibrierausrüstung Funktion (ppm = Teile pro Million ) Cold Junction Kalibriertes Typ-K-Thermoelement (Kaltstelle) Genauigkeit: 50 mK für -5 bis 28 °C (CH1) (23 bis 82,4 °F) Thermoelement-Referenzgerät für Temperatur (0 °C) Genauigkeit: 30 mK AC mV...
  • Seite 149 Bedienungsanleitung Druck DPI 620 Genii Um eine Kalibrierung für eine Mess- oder Geberfunktion durchzuführen, verwenden Sie die Option des Menüs „Advanced“ (Erweitert). 1. Wählen Sie: DASHBOARD >> ADVANCED (Erweitert) 2. Geben Sie die PIN für die Kalibrierung ein: 4321 3. Drücken Sie die Taste 4.
  • Seite 150: Verfahren (Ch1/Ch2): Strom (Messen)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1/CH2): Strom (Messen) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 151 Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-2 Strom-Fehlergrenzwerte (Messen) Angelegte Kalibratormess- Zulässige unsicherheit DPI 620- Abweichung (mA) (mA) ±55 0,003 0,0055 ±25 0,0025 0,0040 ±20 0,00063 0,0022 ±10 0,00036 0,0016 ±5 0,00025 0,0013 0 (Leerlauf) 0,0002 0,0010 06. Juni 2013...
  • Seite 152: Verfahren (Ch1/Ch2): Strom (Geben)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1/CH2): Strom (Geben) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). • CH1/CH2 (24 mA-Bereich): (Siehe Kapitel 2.4 und Kapitel 2.9). • CH2 (nur -24 mA-Bereich): (Siehe Kapitel 2.4 und Kapitel 2.9).
  • Seite 153 Bedienungsanleitung Druck DPI 620 Genii 4. Überprüfen Sie, dass die Kalibrierung korrekt ist: • Wählen Sie die entsprechende Stromfunktion (Geben) (siehe Kapitel 2.4 und Kapitel 2.9). • Wenden Sie folgende Werte an: CH1/CH2: 0,2, 6, 12, 18, 24 • Stellen Sie sicher, dass die Abweichung innerhalb der Grenzwerte liegt (siehe Tabelle 8-3).
  • Seite 154: Verfahren (Ch1/Ch2): Dc Mv/Volt (Messen)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1/CH2): DC mV/Volt (Messen) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 155 Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-4 Millivolt-Fehlergrenzwerte (Messen) Angelegte Kalibratormess- Zulässige unsicherheit DPI 620- Abweichung (mV) (mV) ±2000 0,051 0,14 ±1000 0,040 ±200 0,0051 0,017 ±100 0,0040 0,0125 0,0036 0,008 (Kurzschluss) Tabelle 8-5 Spannungs-Fehlergrenzwerte (Messen) Angelegte Kalibratormess- Zulässige unsicherheit...
  • Seite 156: Verfahren (Ch1): Dc Mv/Volt (Geben)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1): DC mV/Volt (Geben) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 157 Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-6 Millivolt-Fehlergrenzwerte (Geben) mV geben Kalibratormess- Zulässige unsicherheit DPI 620- (mV) Abweichung (mV) 0,0001 0,008 0,00046 0,0125 0,0009 0,017 1000 0,003 2000 0,006 0,14 Tabelle 8-7 Spannungs-Fehlergrenzwerte (Geben) Geben Kalibratormess- Zulässige unsicherheit DPI 620-...
  • Seite 158: Verfahren (Ch1): Frequenz (Messen/Geben)

    Ausgang = 10 V Unipolar Rechteck-Signal Frequenz = 990 Hz Druck DPI 620 Genii: Eingangseinheiten = Hz Eingangs-Triggerlevel = 5 V 4. Führen Sie mithilfe des Kalibriermenüs (siehe Kapitel 8.1) eine 1-Punkt-Kalibrierung durch. 5. Überprüfen Sie, dass die Kalibrierung korrekt ist.
  • Seite 159 Bedienungsanleitung Druck DPI 620 Genii Frequenzkalibrierung (Geberfunktion) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten). 3. Richten Sie die Ausrüstung wie folgt ein:...
  • Seite 160: Frequenzkalibrierprüfung

    Bedienungsanleitung Druck DPI 620 Genii Frequenzkalibrierprüfung • Frequenzkalibrierprüfung (Messen). Signalgenerator: Ausgang = 10 V Unipolar Rechteck-Signal Druck DPI 620 Genii: Eingangs-Triggerlevel = 5 V Einheiten: Hz oder kHz wie in Tabelle 8-8 oder Tabelle 8-9 angegeben. • Frequenzkalibrierprüfung (Geben). Frequenzmesser:...
  • Seite 161 Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-8 Hz-Fehlergrenzwerte (Messen/Geben) Messen/ Kalibratormess- Zulässige Geben Hz unsicherheit DPI 620-Abweichung (Hz) (Hz) (Messen) (Geben) 0,0002 0,0023 0,0026 0,0005 0,0050 0,0053 Tabelle 8-9 kHz-Fehlergrenzwerte (Messen/Geben) Messen/ Kalibratormess- Zulässige Geben unsicherheit DPI 620-Abweichung (kHz) (kHz)
  • Seite 162: Verfahren (Ch1): Frequenzamplitude (Geben)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1): Frequenzamplitude (Geben) Gehen Sie folgendermaßen vor: Hinweis: Das folgende Verfahren kalibriert die Variable „Mark“ des Rechteckwellen-Frequenzausgangs. Die Variable „Space“ ist festgelegt und beträgt etwa -120 mV. 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1).
  • Seite 163: Amplitude Kalibrator-Volt (V) Messunsicherheit

    Bedienungsanleitung Druck DPI 620 Genii 5. Überprüfen Sie, dass die Kalibrierung korrekt ist. • Richten Sie die Ausrüstung wie folgt ein: Ausgangsfrequenz = 0 (für Gleichstromausgang); Signalform = Rechteck • Legen Sie die für die Kalibrierung zu verwendenden Amplitudenwerte an (siehe Tabelle 8-10).
  • Seite 164: Verfahren (Ch1): Widerstand (Messen)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1): Widerstand (Messen) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 165 Bedienungsanleitung Druck DPI 620 Genii 4. Überprüfen Sie, dass die Kalibrierung korrekt ist. • Wählen Sie die entsprechende Widerstandsfunktion (Messen) (siehe Kapitel 2.11 54). • Stellen Sie einen 4-Leiter-Anschluss zu dem entsprechenden Standardwiderstand her (Siehe Tabelle 8-11). • Stellen Sie sicher, dass die Abweichung innerhalb der Grenzwerte liegt (siehe Tabelle 8-11).
  • Seite 166: Verfahren (Ch1): True Ohm (Messen)

    Bedienungsanleitung Druck DPI 620 Genii Verfahren (CH1): True Ohm (Messen) Gehen Sie folgendermaßen vor: 1. Wiederholen Sie Verfahren 8.8 und wählen Sie in Schritt 3 und 4 „True Ohms“. 2. Stellen Sie sicher, dass die Abweichung innerhalb der Grenzwerte liegt (siehe Tabelle 8-1).
  • Seite 167: Verfahren (Ch1): Widerstand (Geben)

    Bedienungsanleitung Druck DPI 620 Genii 8.10 Verfahren (CH1): Widerstand (Geben) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 168 Bedienungsanleitung Druck DPI 620 Genii 4. Überprüfen Sie, dass die Kalibrierung korrekt ist: • Wählen Sie die entsprechende Widerstandsfunktion (Geben) (siehe Kapitel 2.11). • Legen Sie die für die Kalibrierung zu verwendenden Widerstandswerte an (siehe Tabelle 8-13). • Stellen Sie sicher, dass die Abweichung innerhalb der Grenzwerte liegt (siehe Tabelle 8-13).
  • Seite 169: Verfahren (Ch1): Tc Mv (Messen Oder Geben)

    Bedienungsanleitung Druck DPI 620 Genii 8.11 Verfahren (CH1): TC mV (Messen oder Geben) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 170: Verfahren (Ch1): Kaltstelle (Tc-Methode) Und Cj (Messen)

    Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-14 TC mV-Fehlergrenzen (Messen oder Geben) Eingang Kalibratormess- Zulässige oder Ausgang unsicherheit DPI 620- TC (mV) Abweichung (mV) (Thermoelement mV) TC (mV) (Messen) (Geben) (Messen) (Geben) (Thermoelement 0,0036 0,00011 0,0085 0,0090 0,0036 0,0001 0,008...
  • Seite 171 Bedienungsanleitung Druck DPI 620 Genii Es gibt zwei Methoden, um einen Kaltstellentest durchzuführen; CJ (TC-Methode) ist die bevorzugte Methode. Beide Verfahren werden im Folgenden beschrieben: CJ (TC-Methode) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1).
  • Seite 172 Bedienungsanleitung Druck DPI 620 Genii CJ (Kaltstelle) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Richten Sie die Ausrüstung wie folgt ein: • Funktion = TC (Messen) • TC-Typ = K-Typ • CJ-Kompensation; Modus = Automatisch 3.
  • Seite 173 Bedienungsanleitung Druck DPI 620 Genii 6. Berechnen Sie den CJ-Wert (Kalibrierwert) wie folgt: • CJ (Kalibrierwert) = CJ (gemessen) - T (tatsächlich) + T (gemessen). • Führen Sie mithilfe des Kalibriermenüs eine 1-Punkt- Kalibrierung für die CJ-Funktion durch. • Wenn am Display eine Meldung erscheint, dass die Probennahme abgeschlossen ist („Sampling...
  • Seite 174: Verfahren (Ch1): Ac Mv/Volt (Messen)

    Bedienungsanleitung Druck DPI 620 Genii 8.13 Verfahren (CH1): AC mV/Volt (Messen) Gehen Sie folgendermaßen vor: 1. Schließen Sie die benötigte Kalibrierausrüstung an (siehe Tabelle 8-1). 2. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 5 Minuten nach dem letzten Einschalten).
  • Seite 175 Bedienungsanleitung Druck DPI 620 Genii 6. Stellen Sie sicher, dass die Abweichung innerhalb der Grenzwerte liegt (siehe Tabelle 8-15 oder Tabelle 8-16). Tabelle 8-15 Fehlergrenzen für AC mV (Messen) Angelegte Kalibratormess- Zulässige AC mV unsicherheit DPI 620- (Wechsel- (mV) Abweichung...
  • Seite 176: Verfahren: Druckanzeigemodule (Pm 620)

    Bedienungsanleitung Druck DPI 620 Genii 8.14 Verfahren: Druckanzeigemodule (PM 620) Gehen Sie folgendermaßen vor: 1. Verbinden Sie den Druckanzeiger mit den erforderlichen PM 620-Modulen. 2. Schließen Sie das Gerät an den Druckstandard an. 3. Warten Sie, bis sich die Temperatur der Ausrüstung stabilisiert hat (mindestens 60 Minuten nach dem letzten Einschalten).
  • Seite 177 Bedienungsanleitung Druck DPI 620 Genii Tabelle 8-17 Kalibrierdrücke Bereiche: relativ Beaufschlagter Nenndruck mbar (psi) -v. EW † Null +v. EW < 700 mbar (10,0 psi) -v. EW +v. EW > 700 mbar (10,0 psi) -900 (-13,1) +v. EW †Für eine 3-Punkt-Kalibrierung dürfen nicht mehr als -90 % des spezifizierten Endwerts für die Einheit...
  • Seite 178 Bedienungsanleitung Druck DPI 620 Genii 5. Überprüfen Sie, dass die Kalibrierung korrekt ist: • Wählen Sie die entsprechende Druckfunktion aus. • Wenden Sie die folgenden Druckwerte an (Absolutgeber): • 0, 20, 40, 60, 80, 100 (% v. Endwert). • Gehen Sie in denselben Schritten auf 0 zurück.
  • Seite 179: Verfahren: Idos Upm

    Bedienungsanleitung Druck DPI 620 Genii 8.15 Verfahren: IDOS UPM (Siehe Bedienungsanleitung zum IDOS-UPM). Nach Abschluss der Kalibrierung stellt das Gerät automatisch ein neues Kalibrierdatum im UPM ein. 06. Juni 2013 KD0541 Ausgabe 1 Seite 179 von 184...
  • Seite 180: Allgemeine Technische Daten

    Bedienungsanleitung Druck DPI 620 Genii Allgemeine technische Daten Einführung Ausführliche technische Daten des Druck DPI 620- Kalibrators und seines Zubehörs (MC 620-Träger, PM 620- Modul und PV 62x-Druckstationen) finden Sie im jeweiligen Datenblatt. Der DPI 620 eignet sich für den Einsatz im Innenbereich unter den folgenden Umgebungsbedingungen.
  • Seite 181 Betriebstemperatur -10 bis 50 °C (14 bis 122 °F) Lagertemperatur -20 bis 70 °C (-4 bis 158 °F) Schutzart IP55 (nur Druck DPI 620 Genii-Kalibrator) 0 bis 90 % relative Luftfeuchtigkeit (RH), nicht Feuchtigkeit kondensierend Stöße/Vibrationen MIL-PRF-28800F für Geräte der Klasse 2 Emissionsgrad Elektromagnetische Verträglichkeit: BS EN...
  • Seite 182 Bedienungsanleitung Druck DPI 620 Genii Anmerkung 1: Der DPI 620 wurde gemäß der europäischen Norm IEC 60529 für die Schutzart IP55 eingestuft. Dies bezieht sich jedoch auf die Zuverlässigkeit und nicht auf die Sicherheit. Anmerkung 2: Um die Störfestigkeitsanforderungen von Anhang A der Norm EN 61326-1:2006 zu erfüllen, muss...
  • Seite 183: Hersteller

    Bedienungsanleitung Druck DPI 620 Genii Hersteller Druck Limited Fir Tree Lane Groby Leicester LE6 0FH Vereinigtes Königreich Tel.: +44 (0)116 231 7100 06. Juni 2013 KD0541 Ausgabe 1 Seite 183 von 184...
  • Seite 184: Symbole Auf Dem Display

    Bedienungsanleitung Druck DPI 620 Genii Symbole auf dem Display Tabelle 11-1 Symbole auf dem Dashboard Erweitert HART® Kalibrator Hilfe LED (Statusanzeige) Datenprotokollierung Blau – Aktiv Rot – Alarm Grün – Verbunden Touchscreen Multimeter Dokumentation Oszilloskop Foundation Fieldbus Einstellungen Dateien Status Anwendungen Geräte...

Diese Anleitung auch für:
