2.3.1 Verdrahten von SIMs (Forts.)
Erklä rung:
1 = Von GE bereitgestellte Kabelbinder
2 = Kabelbinder (optional – kundenseitig bereitgestellt)
3 = Ablaufö ffnung
7. Ziehen Sie die beiden Schrauben oben im Modul an, um das SIM zu schließ en.
8. Beschriften Sie das SIM mit der SIM-Steckplatznummer, SIM-Seriennummer,
Validator-Seriennummer und dem Kalibrierungsdatum.
Hinweis:
Zur Verdrahtung des dedizierten 4-20-mA-SIM beachten Sie Dokument Z2036,
„4-bis-20-mA-Sensoreingangsmodul".
2.3.1a
Anschließen eines Thermoelements
Schließ en Sie Thermoelemente des Typs J, K und T, wie unten in Abbildung 8 dargestellt, an
den Anschlussklemmen an. Durchtrennen Sie die Auß enisolierung, um den roten und blauen
Draht zu trennen, und isolieren Sie ca. 1,2 cm jedes Drahts ab, um die Verbindung mit der
Anschlussklemme herzustellen.
Verbinden Sie stets den positiven (+) Leiter mit dem positiven (+) Anschluss und den
negativen (-) Leiter mit dem negativen (-) Anschluss. Der negative Thermoelementleiter ist
gemä ß ANSI-Standards normalerweise rot.
Kaye Validator® Bedienungsanleitung
+ – + – + – + – + – + –
1
2
3

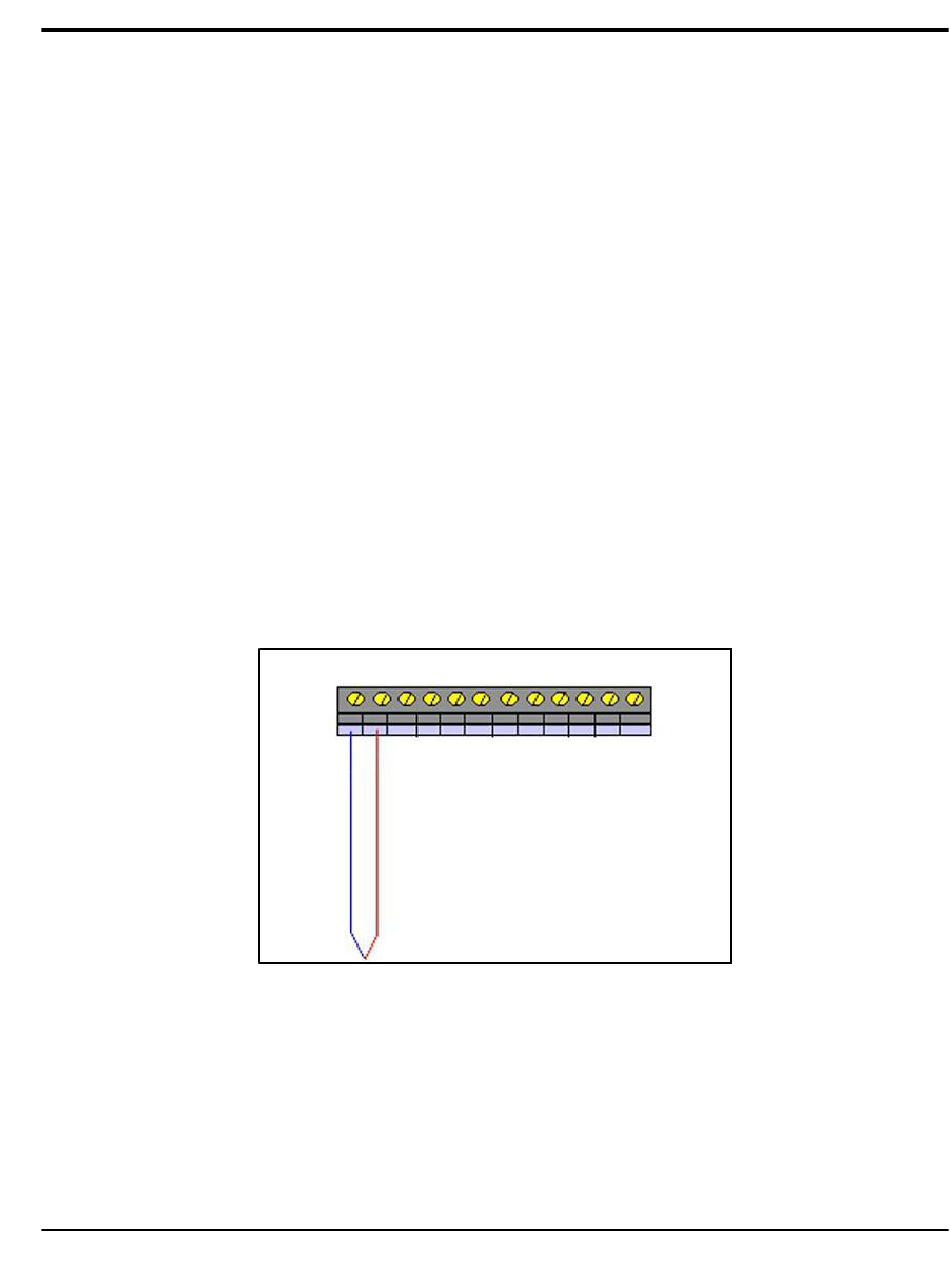

Abbildung 8: Thermoelementanschlüsse
Kapitel 2. Die Validator-Hardware
4
5
6
