3

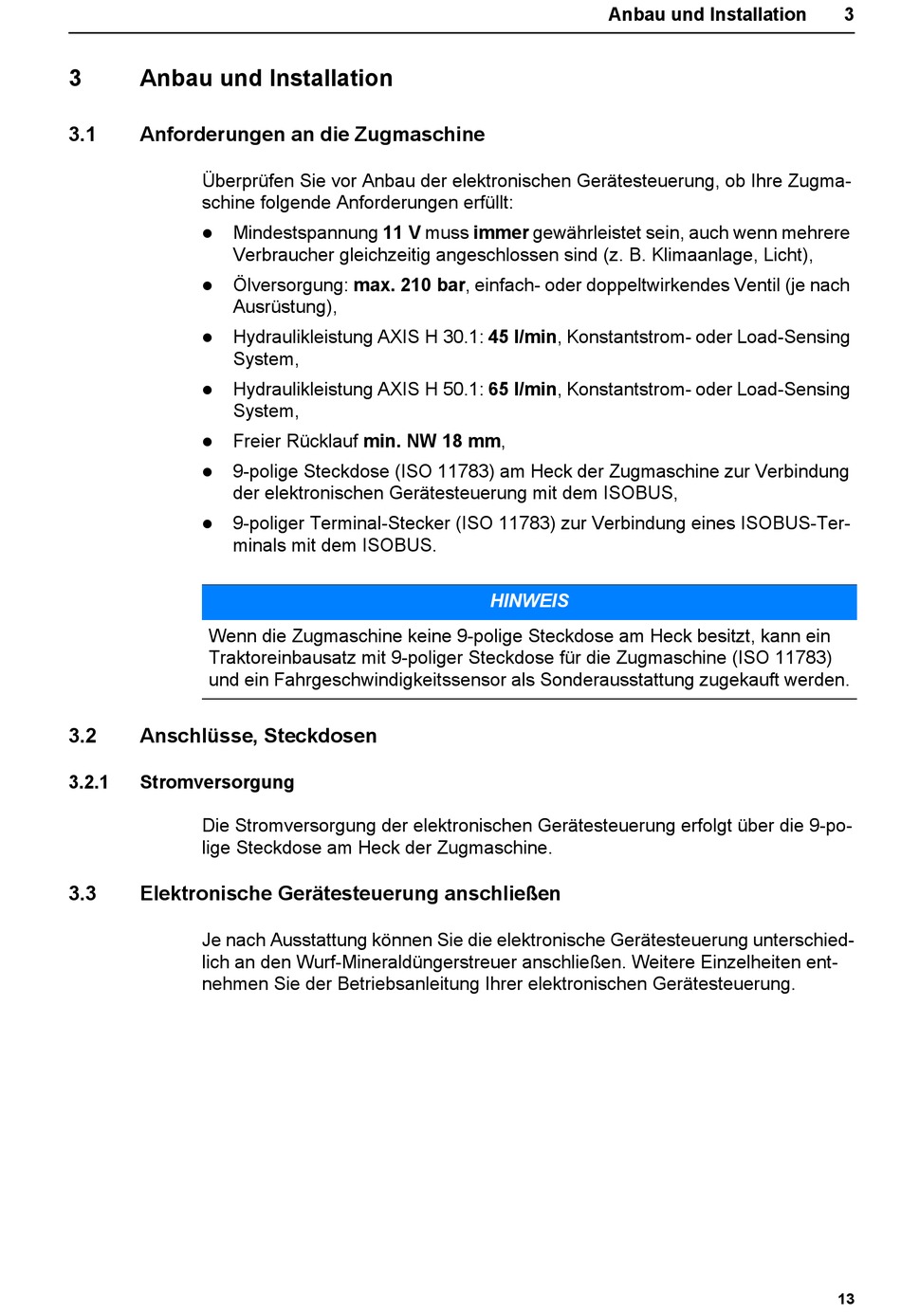

Anbau und Installation

3.1

Anforderungen an die Zugmaschine

Überprüfen Sie vor Anbau der elektronischen Gerätesteuerung, ob Ihre Zugma-
schine folgende Anforderungen erfüllt:
Mindestspannung 11 V muss immer gewährleistet sein, auch wenn mehrere

Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht),
Ölversorgung: max. 210 bar, einfach- oder doppeltwirkendes Ventil (je nach

Ausrüstung),
Hydraulikleistung AXIS H 30.1: 45 l/min, Konstantstrom- oder Load-Sensing

System,
Hydraulikleistung AXIS H 50.1: 65 l/min, Konstantstrom- oder Load-Sensing

System,
Freier Rücklauf min. NW 18 mm,

9-polige Steckdose (ISO 11783) am Heck der Zugmaschine zur Verbindung

der elektronischen Gerätesteuerung mit dem ISOBUS,
9-poliger Terminal-Stecker (ISO 11783) zur Verbindung eines ISOBUS-Ter-

minals mit dem ISOBUS.
Wenn die Zugmaschine keine 9-polige Steckdose am Heck besitzt, kann ein
Traktoreinbausatz mit 9-poliger Steckdose für die Zugmaschine (ISO 11783)
und ein Fahrgeschwindigkeitssensor als Sonderausstattung zugekauft werden.
3.2 Anschlüsse, Steckdosen
3.2.1

Stromversorgung

Die Stromversorgung der elektronischen Gerätesteuerung erfolgt über die 9-po-
lige Steckdose am Heck der Zugmaschine.
3.3 Elektronische Gerätesteuerung anschließen
Je nach Ausstattung können Sie die elektronische Gerätesteuerung unterschied-
lich an den Wurf-Mineraldüngerstreuer anschließen. Weitere Einzelheiten ent-
nehmen Sie der Betriebsanleitung Ihrer elektronischen Gerätesteuerung.
Anbau und Installation
HINWEIS
3
13
