2 Aufbau und Funktion (CCI 100)
2.2

Aufbau (CCI 100)

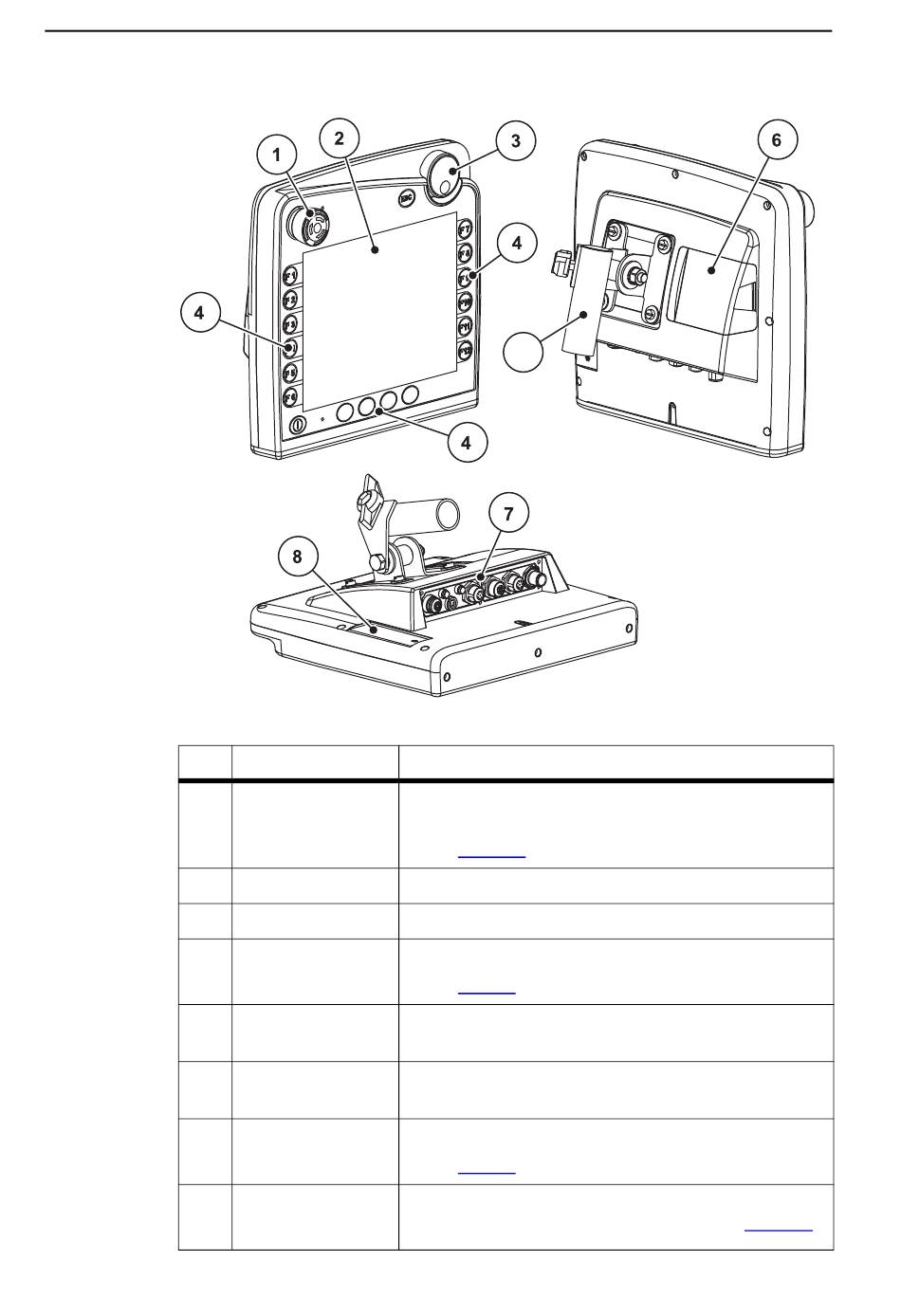

Bild 2.1:
Nr.
1
2
3
4
5
6
7
8
6
Übersicht Terminal CCI 100
Bezeichnung Funktion
Stopp-Schalter Der Stopp-Schalter versetzt die angeschlossenen
Geräte in den sicheren Zustand.
Siehe
Bildschirm Farbbildschirm zur Anzeige aller Funktionen.
Auswahlknopf Zum Wechseln in den Menüs und Eingabefeldern.
Tasten 18 Folientasten zum Bedienen des Terminals.
Siehe
Gerätehalterung Montage des Terminals in der Kabine der Zugma-
schine.
USB-Port mit Ab- USB-Port für den Datenaustausch, Taskcontroller
deckung und Updates.
Anschlussleiste Anschlussleiste für die Kabel des ISOBUS-Systems.
Siehe
Rückseitige Ermöglicht das Wechseln der Funktionen von der lin-
ken auf die rechte Bildschirmseite. Siehe
Navigationstaste
5
Seite 10.
Seite 8.
Seite 7.
Seite 11.
