3

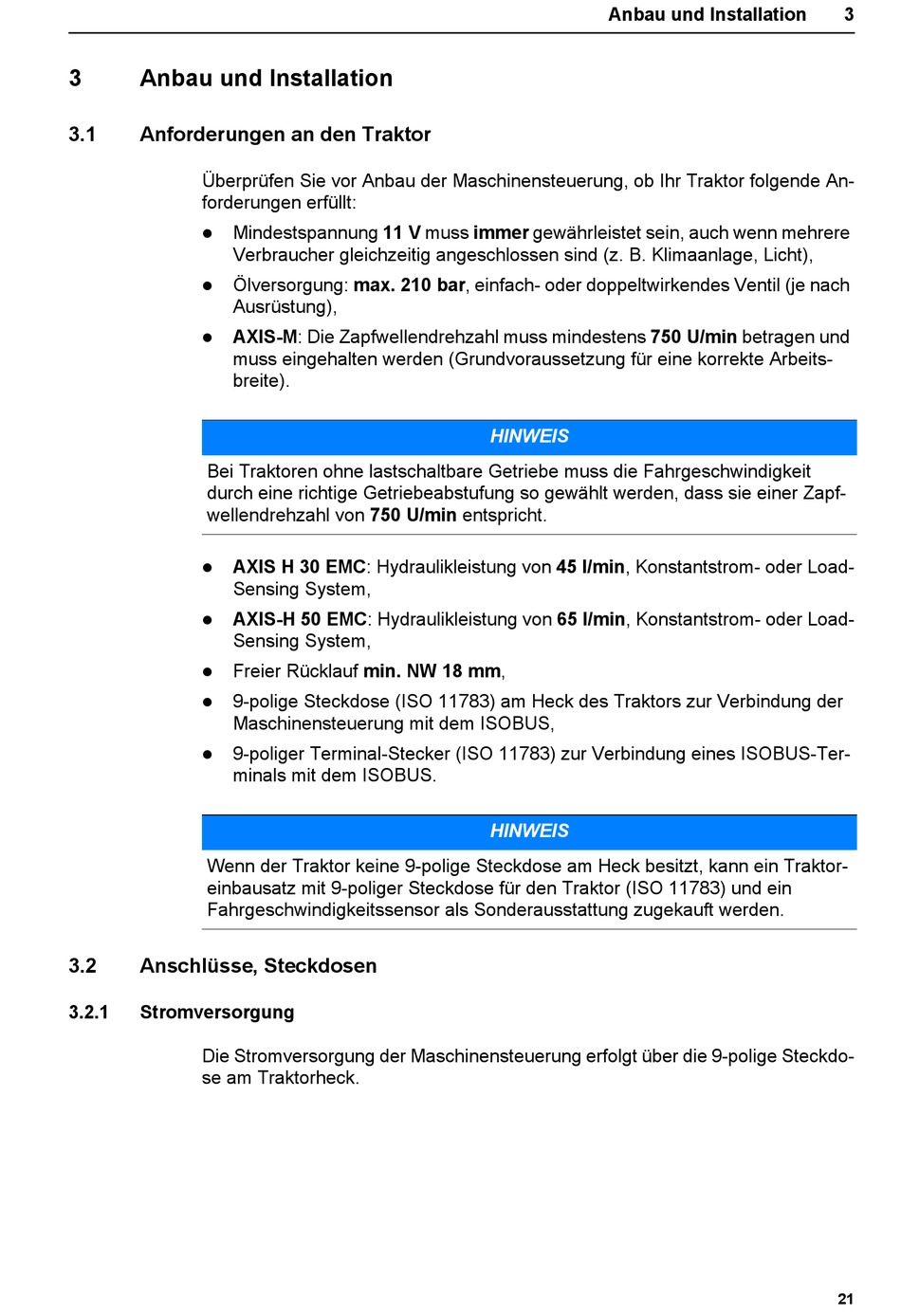

Anbau und Installation
3.1
Anforderungen an den Traktor
Überprüfen Sie vor Anbau der Maschinensteuerung, ob Ihr Traktor folgende An-
forderungen erfüllt:
Mindestspannung 11 V muss immer gewährleistet sein, auch wenn mehrere
Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht),
Ölversorgung: max. 210 bar, einfach- oder doppeltwirkendes Ventil (je nach
Ausrüstung),
AXIS-M: Die Zapfwellendrehzahl muss mindestens 750 U/min betragen und
muss eingehalten werden (Grundvoraussetzung für eine korrekte Arbeits-
breite).
Bei Traktoren ohne lastschaltbare Getriebe muss die Fahrgeschwindigkeit
durch eine richtige Getriebeabstufung so gewählt werden, dass sie einer Zapf-
wellendrehzahl von 750 U/min entspricht.
AXIS H 30 EMC: Hydraulikleistung von 45 l/min, Konstantstrom- oder Load-
Sensing System,
AXIS-H 50 EMC: Hydraulikleistung von 65 l/min, Konstantstrom- oder Load-
Sensing System,
Freier Rücklauf min. NW 18 mm,
9-polige Steckdose (ISO 11783) am Heck des Traktors zur Verbindung der
Maschinensteuerung mit dem ISOBUS,
9-poliger Terminal-Stecker (ISO 11783) zur Verbindung eines ISOBUS-Ter-
minals mit dem ISOBUS.
Wenn der Traktor keine 9-polige Steckdose am Heck besitzt, kann ein Traktor-
einbausatz mit 9-poliger Steckdose für den Traktor (ISO 11783) und ein
Fahrgeschwindigkeitssensor als Sonderausstattung zugekauft werden.
3.2
Anschlüsse, Steckdosen
3.2.1
Stromversorgung
Die Stromversorgung der Maschinensteuerung erfolgt über die 9-polige Steckdo-
se am Traktorheck.
Anbau und Installation
HINWEIS
HINWEIS
3
21
