Betriebsbild - Rauch AXIS-H ISOBUS 30.1 EMC Betriebsanleitung

4.3

Betriebsbild

Im Betriebsbild werden Einstellungen für die Streuarbeit angezeigt. Über unter-
schiedliche Funktionstasten (siehe
der elektronischen Gerätesteuerung.
14
13
12
11
10
9
8

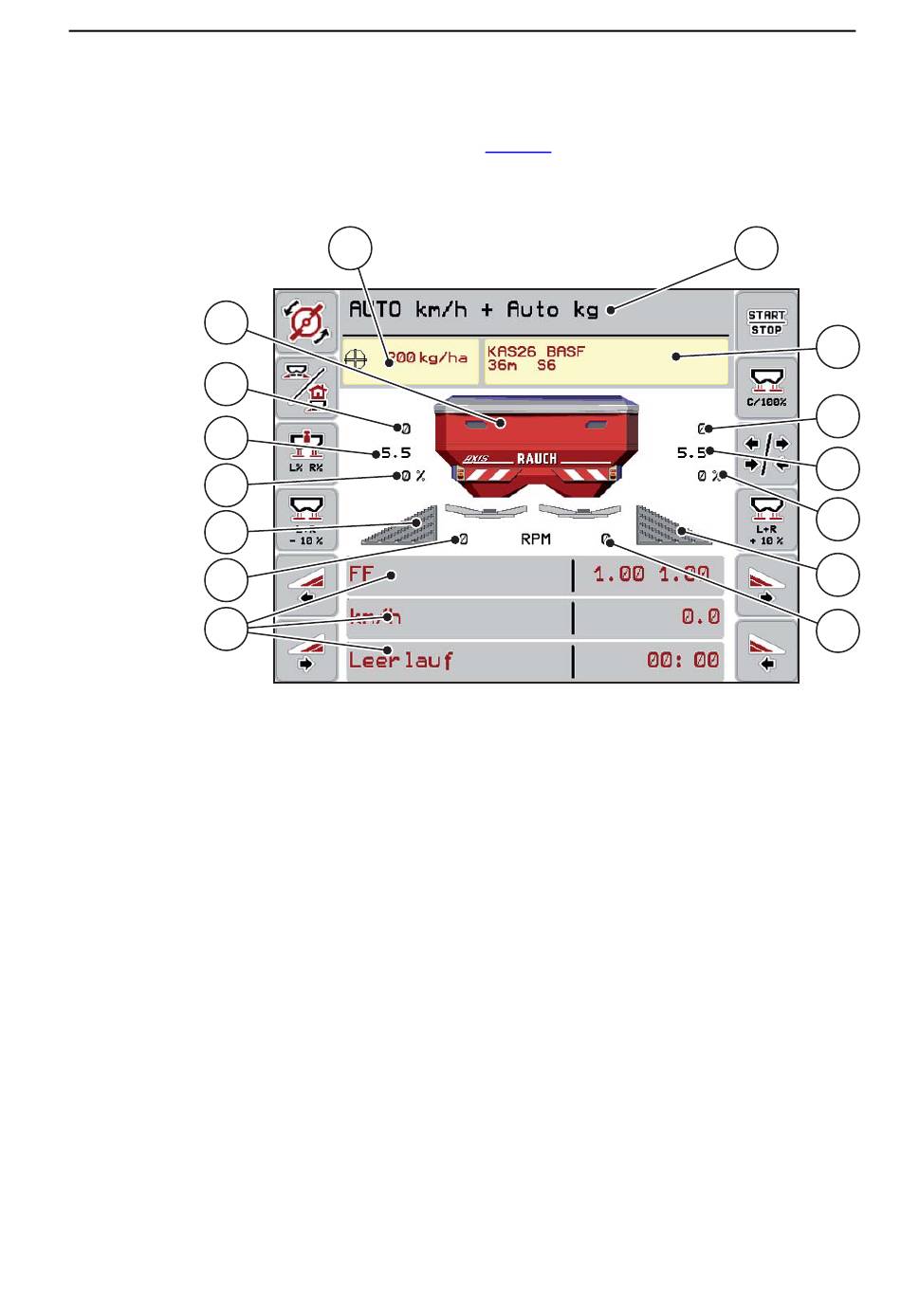

Bild 4.2:
[1] Gewählter Betriebsmodus
[2] Anzeige Düngerinfo
[3] Position Aufgabepunkt rechts
[4] Position Dosierschieber rechts
[5] Mengenveränderung rechts
[6] Öffnungsstatus Dosierschieber rechts
[7] Wurfscheibendrehzahl rechts
[8] Auswahl Anzeigeart
[9] Wurfscheibendrehzahl links
[10] Öffnungsstatus Dosierschieber links
[11] Mengenveränderung links
[12] Position Dosierschieber links
[13] Position Aufgabepunkt links
[14] Anzeige Wurf-Mineraldüngerstreuer
[15] Aktuelle Ausbringmenge aus den Düngereinstellungen oder dem Taskcontroller
15
Beispiel Betriebsbild-Bereiche
Seite 21) gelangen Sie in weitere Untermenüs
Bedienung 4
1
2
3
4
5
6
7
19
