Rauch AXIS-H ISOBUS 30.1 EMC Betriebsanleitung Seite 76

Untermenü Bedeutung
Drucksensor Überprüfung der Drucksenso-
ren.
Wiegezelle Überprüfung der Sensoren.
Leermelder Überprüfung des Sensors.
2. Wählen Sie den gewünschten Eintrag aus.
 Im Display wird der Status der Aktuatoren/Sensoren an-
zeigt.
3
2

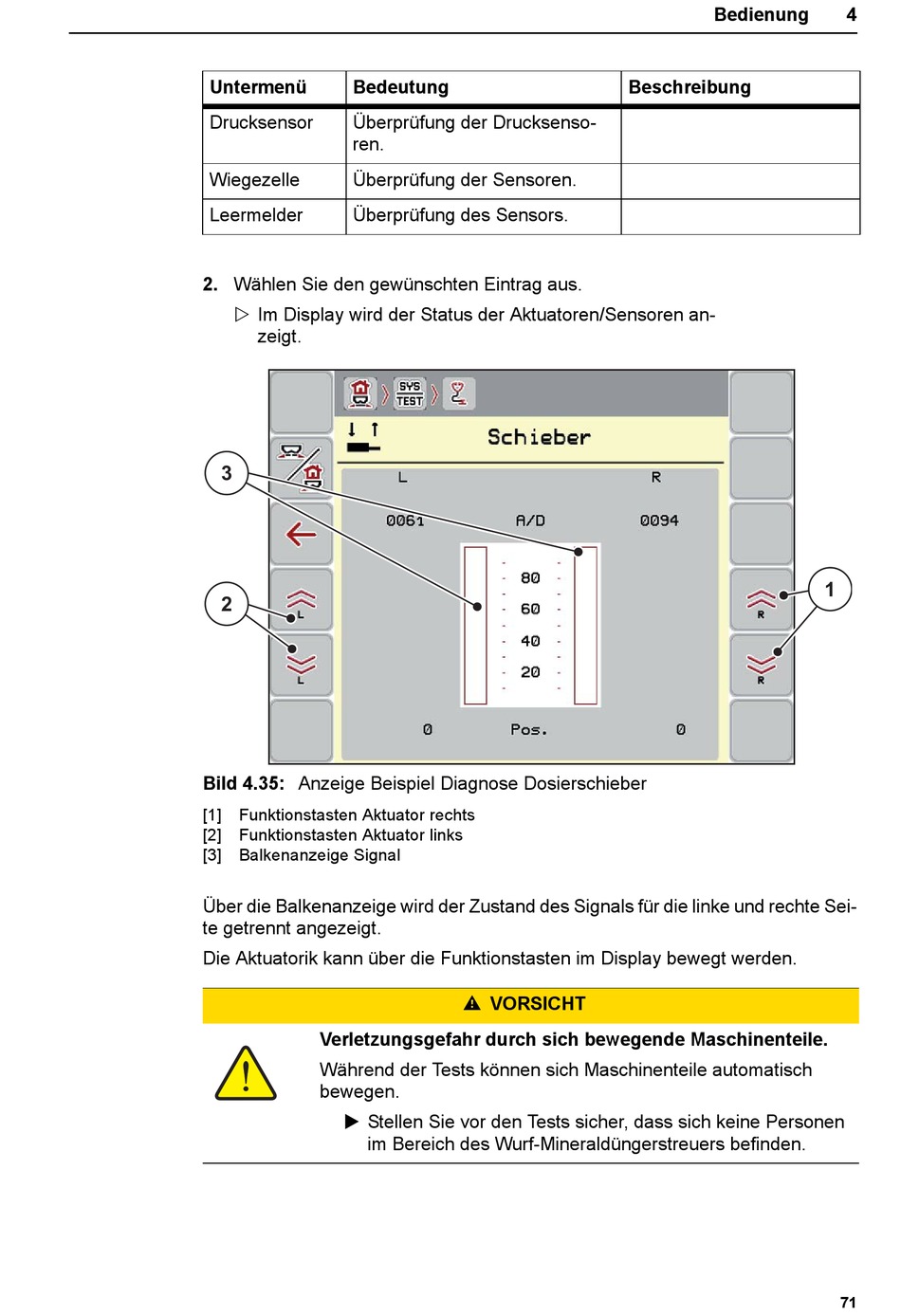

Bild 4.35: Anzeige Beispiel Diagnose Dosierschieber
[1] Funktionstasten Aktuator rechts
[2] Funktionstasten Aktuator links
[3] Balkenanzeige Signal
Über die Balkenanzeige wird der Zustand des Signals für die linke und rechte Sei-
te getrennt angezeigt.
Die Aktuatorik kann über die Funktionstasten im Display bewegt werden.
Verletzungsgefahr durch sich bewegende Maschinenteile.
Während der Tests können sich Maschinenteile automatisch
bewegen.
 Stellen Sie vor den Tests sicher, dass sich keine Personen
im Bereich des Wurf-Mineraldüngerstreuers befinden.
Beschreibung
n VORSICHT
Bedienung 4
1
71
