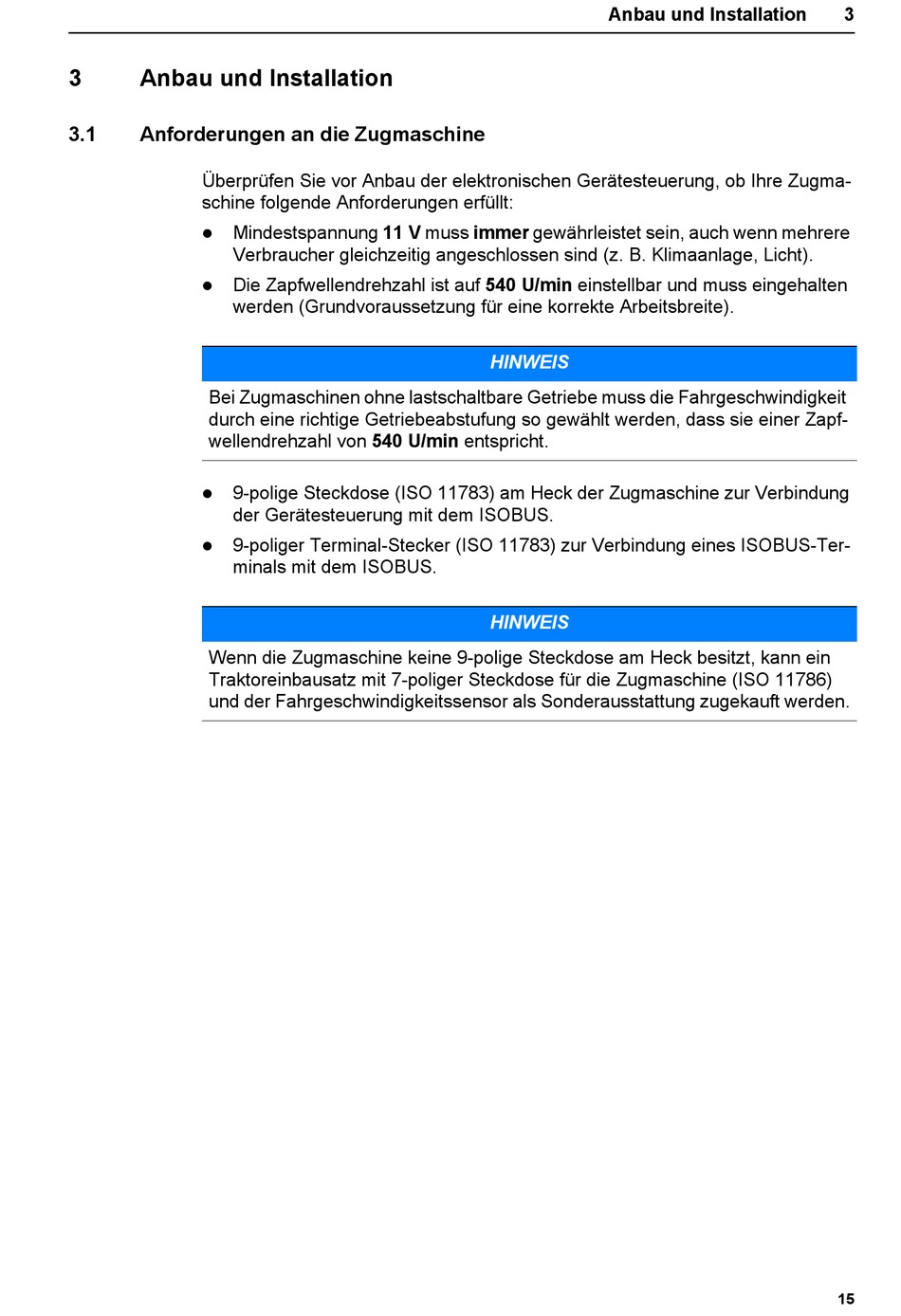

Anbau und Installation
3.1
Anforderungen an die Zugmaschine
Überprüfen Sie vor Anbau der elektronischen Gerätesteuerung, ob Ihre Zugma-
schine folgende Anforderungen erfüllt:
Mindestspannung 11 V muss immer gewährleistet sein, auch wenn mehrere
Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht).
Die Zapfwellendrehzahl ist auf 540 U/min einstellbar und muss eingehalten
werden (Grundvoraussetzung für eine korrekte Arbeitsbreite).
Bei Zugmaschinen ohne lastschaltbare Getriebe muss die Fahrgeschwindigkeit
durch eine richtige Getriebeabstufung so gewählt werden, dass sie einer Zapf-
wellendrehzahl von 540 U/min entspricht.
9-polige Steckdose (ISO 11783) am Heck der Zugmaschine zur Verbindung
der Gerätesteuerung mit dem ISOBUS.
9-poliger Terminal-Stecker (ISO 11783) zur Verbindung eines ISOBUS-Ter-
minals mit dem ISOBUS.
Wenn die Zugmaschine keine 9-polige Steckdose am Heck besitzt, kann ein
Traktoreinbausatz mit 7-poliger Steckdose für die Zugmaschine (ISO 11786)
und der Fahrgeschwindigkeitssensor als Sonderausstattung zugekauft werden.
