3
Anbau und Installation
3.1
Anforderungen an die Zugmaschine
Überprüfen Sie vor Anbau der Bedieneinheit, ob Ihre Zugmaschine folgende An-
forderungen erfüllt:
Mindestspannung 12 V muss immer gewährleistet sein, auch wenn mehrere
Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht).
Es muss eine 3-polige Stromversorgungssteckdose (DIN 9680/ISO 12369)
an der Zugmaschine vorhanden sein.
3.2
Anschlüsse, Steckdosen
3.2.1
Stromversorgung
Über die 3-polige Stromversorgungssteckdose (DIN 9680/ISO 12369) wird die
Bedieneinheit vom Traktor mit Strom versorgt.

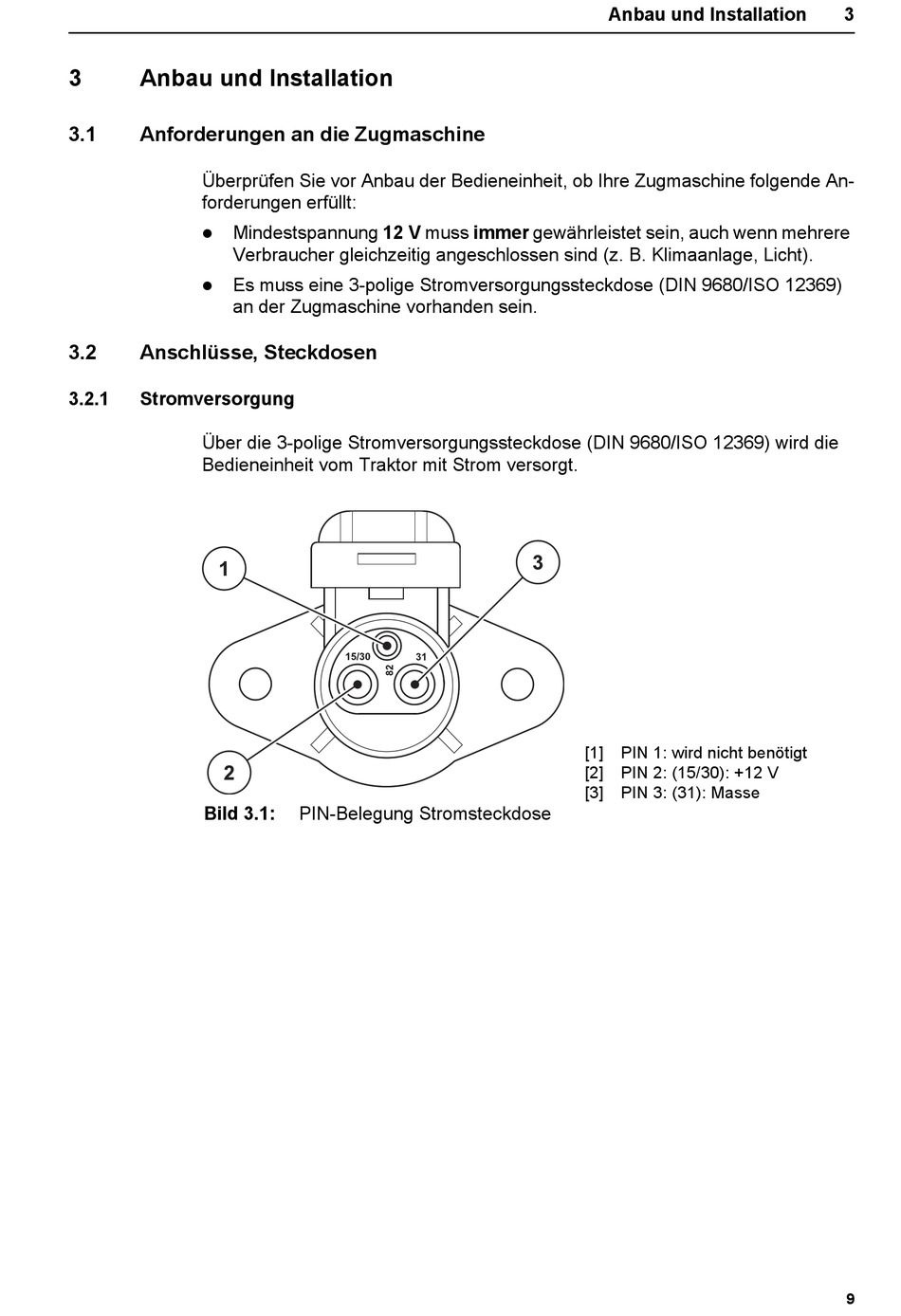

Bild 3.1:
PIN-Belegung Stromsteckdose
Anbau und Installation
[1] PIN 1: wird nicht benötigt
[2] PIN 2: (15/30): +12 V
[3] PIN 3: (31): Masse
3
9
