Rauch AXIS-H ISOBUS 30.1 EMC Betriebsanleitung Seite 19

3 Anbau und Installation

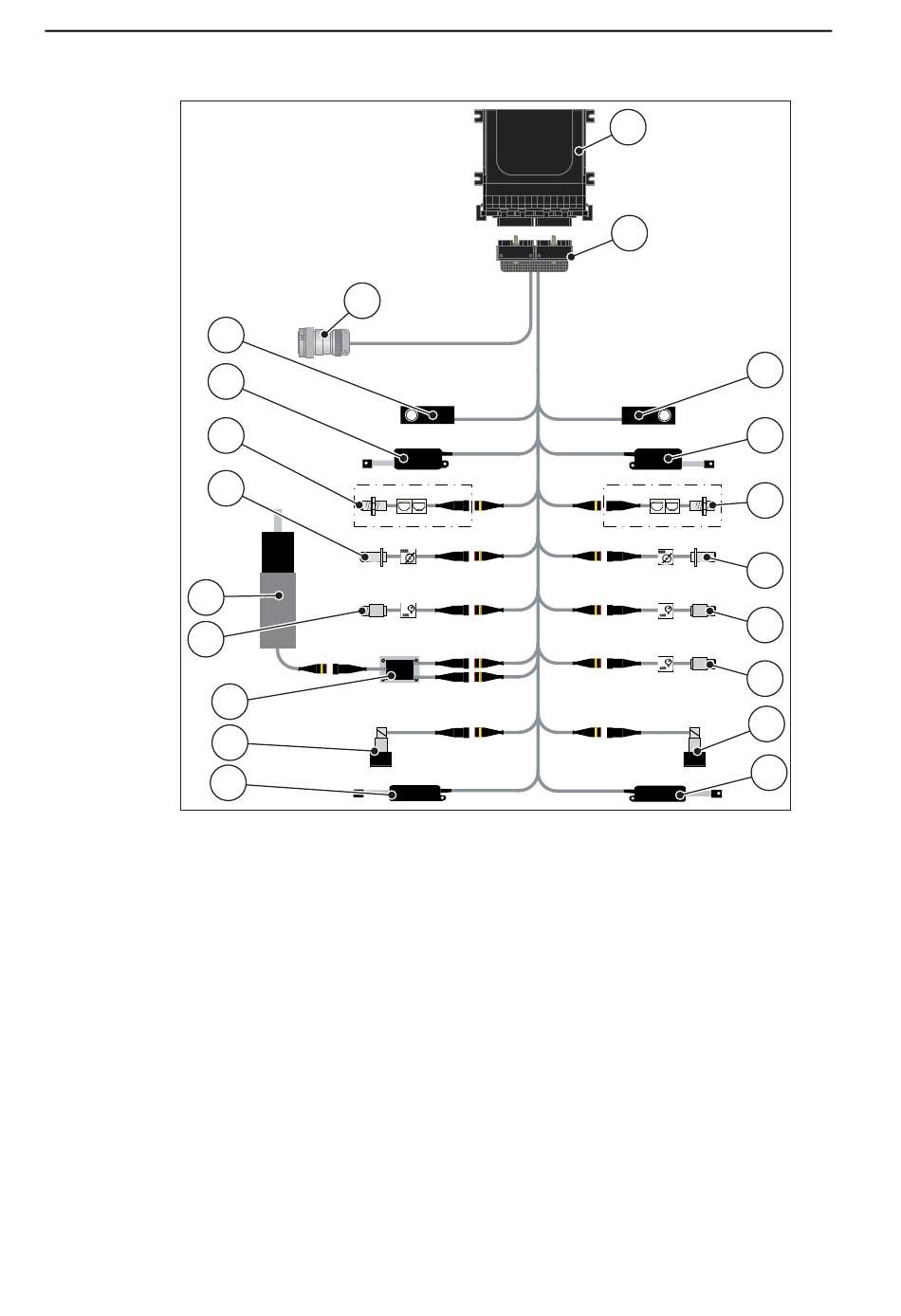

Schematische Anschlussübersicht Standard:
16
15
Bild 3.1:
[1] ISOBUS-Gerätestecker
[2] Elektronische Gerätesteuerung
[3] Maschinenstecker
[4] Wiegezelle rechts
[5] Aktuator Dosierschieber rechts
[6] Leermeldesensor rechts
[7] Drehzahlsensor Wurfscheibe rechts
[8] Drucksensor rechts
[9] Drucksensor Rücklauf
[10] Proportionalventil rechts
[11] Aktuator Aufgabepunkt rechts
[12] Aktuator Aufgabepunkt links
[13] Proportionalventil links
[14] Überspannungsschutz Rührwerk
[15] Drucksensor links
[16] Elektromotor Rührwerk
[17] Drehzahlsensor Wurfscheibe links
[18] Leermeldesensor links
[19] Aktuator Dosierschieber links
[20] Wiegezelle links
14
1
20
19
18
17
14
13
12
Schematische Anschlussübersicht
2
3
4
5
6
7
8
9
10
11
