2 Aufbau und Funktion (CCI 100)
2.4

Bedienelemente und Tasten (CCI 100)

2.4.1 Übersicht
Die Bedienung des CCI 100 erfolgt über 18 Folientasten (6 fest definierte und
12 frei belegbare Folientasten) sowie einen Auswahlknopf, einen Stopp-Schalter
und eine rückseitige Funktionstaste.
2

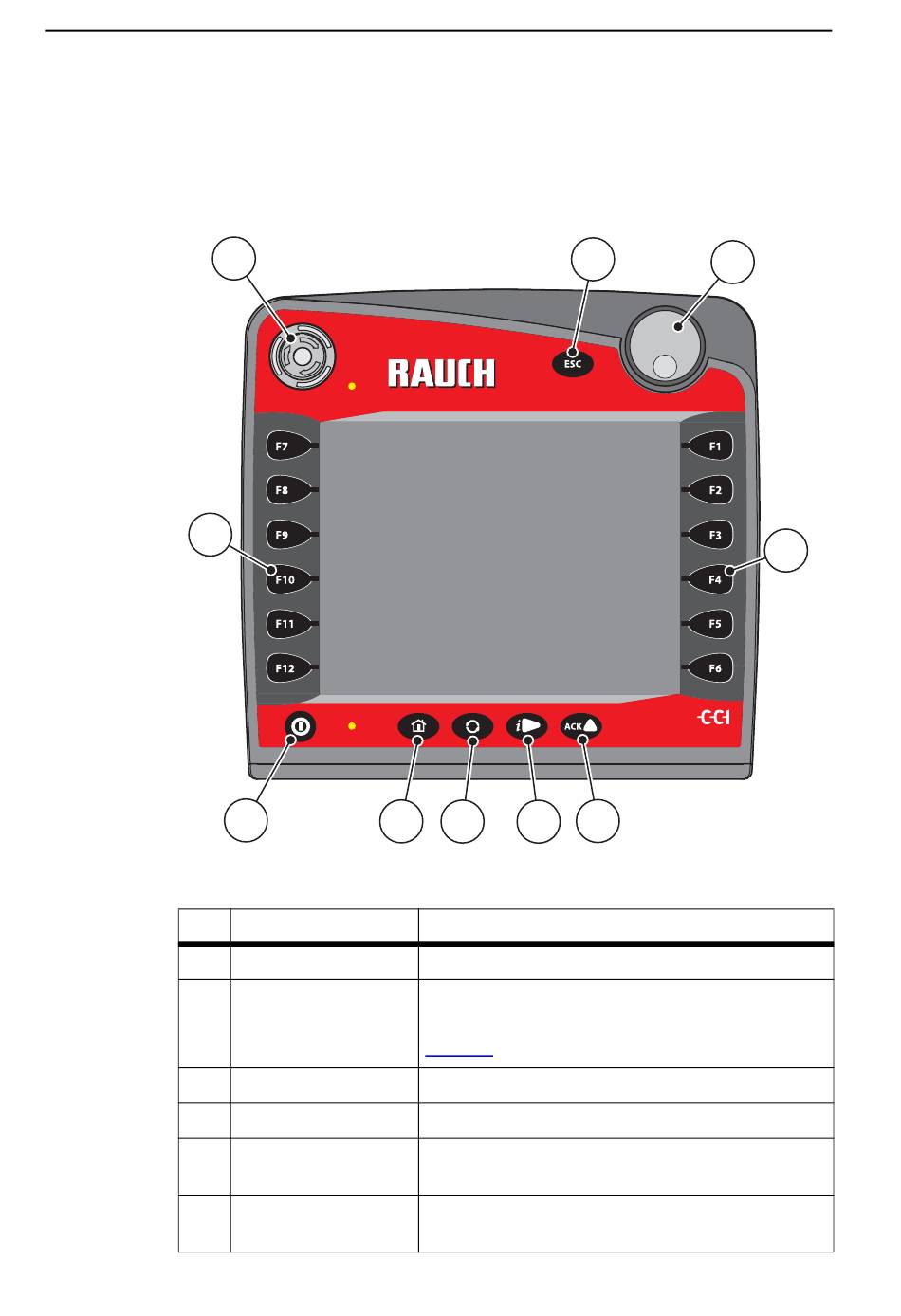

Bild 2.3:
Nr.
1
2
3
4
5
6
8
8
7
6
Bedienelemente und Tasten am CCI 100
Bezeichnung
Auswahlknopf
Funktionstasten
F1 - F12
Taste ACK
Taste Information
Taste Doppelpfeil
Taste Hauptmenü
9
!
5 3
4
Funktion
Zum Wechseln in den Menüs und Eingabefeldern.
12 Tasten mit variabler Funktionalität, abhängig
vom Menübild.
Seite 10
Zum Bestätigen von Fehlermeldungen.
Derzeit keine Funktion.
Zum Wechseln zwischen den Systembildschir-
men des Terminals.
Zum Wechseln in das Hauptmenü des Terminals
(siehe Betriebsanleitung des Herstellers).
