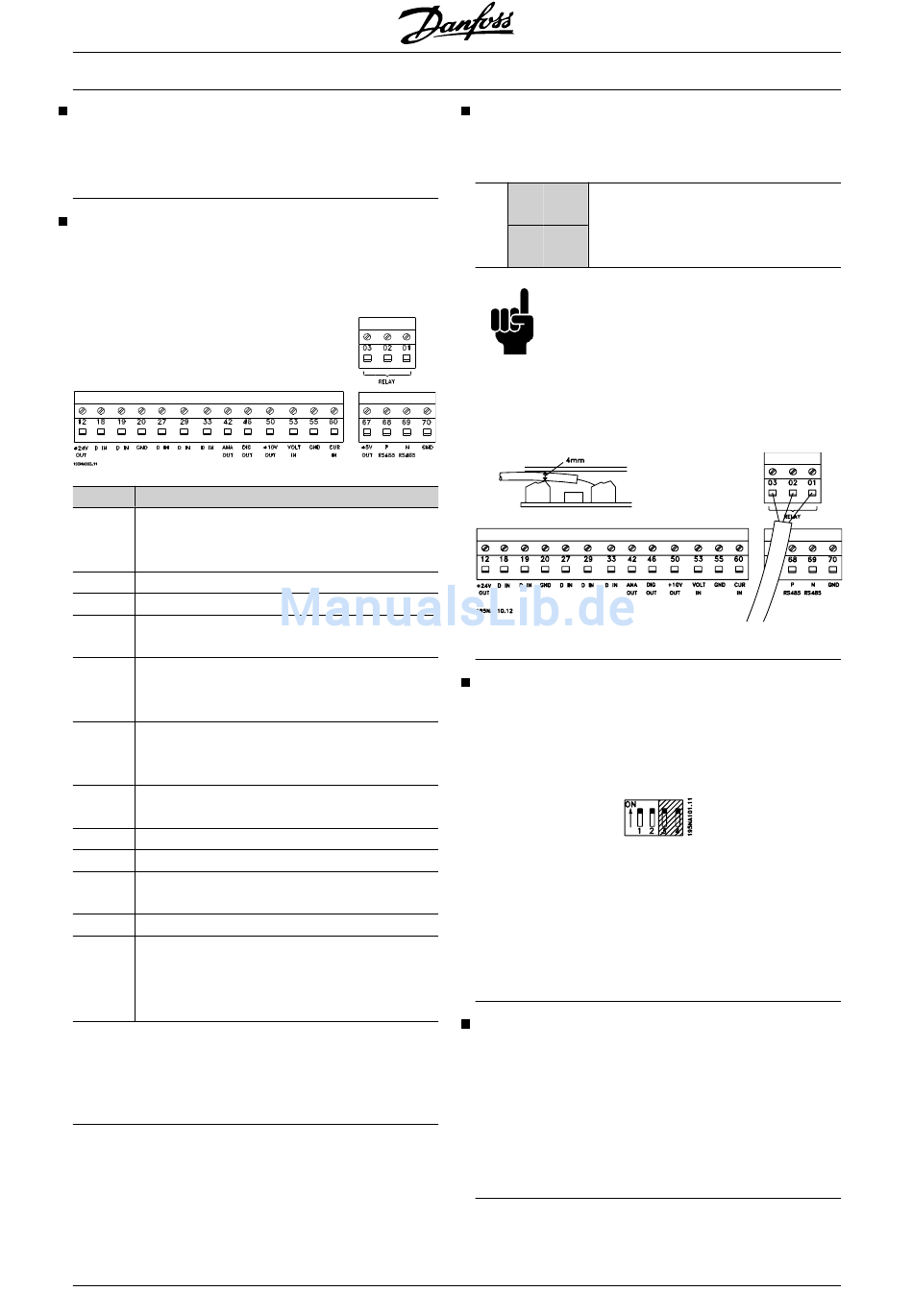

Anzugsmomente, Steuerkabel
Steuerkabel sind mit einem Anzugsmoment von
0,22-0,25 Nm anzuschließen.
Elektrische Installation, Steuerklemmen
Zur richtigen Terminierung von Steuerkabeln siehe
Abschnitt zur Erdung abgeschirmter Steuerkabel im
VLT 2800 Projektierungshandbuch.
Nr.
Funktion
01-03
Die Relaisausgänge 01-03 können für
Zustandsangaben und Alarme/Warnungen
verwendet werden.
12
24 V DC-Versorgungsspannung.
18-33
Digitaleingänge.
20, 55
Masseanschluss für Ein-
und Ausgangsklemmen.
42
Analogausgang für Frequenz-,
Sollwert-, Strom- oder Drehmomentanzei-
ge.
46
Digitalausgang für Zustands-,
1
Warnungs- oder Alarmanzeige sowie
Pulsausgang.
50
+10 V DC-Versorgungsspannung
für Potentiometer oder Thermistor.
53
Analoger Spannungseingang 0-10 V DC.
60
Analoger Stromeingang 0/4-20 mA.
67
+5 V DC-Versorgungsspannung
1
zum Profibus.
68, 69
RS 485, Serielle Kommunikation.
1
70
Masseanschluss für Klemmen 67, 68 und
1
69.
Diese Klemme wird normalerweise nicht be-
nutzt.
1. Die Klemmen gelten nicht für DeviceNet und CA-
Nopen. Weitere Informationen finden Sie im Device-
Net-Handbuch MG.90.BX.YY
78
Relaisanschluß
Zur Programmierung des Relaisausgangs siehe Pa-
rameter 323 Relaisausgang.
Nr. 01 - 02
01 - 03
Schalter 1-4
Der Dip-Schalter befindet sich nur auf der Steuerkarte
mit Profibus DP-Kommunikation.
Die gezeigte Schalterposition entspricht der Werks-
einstellung.
Schalter 1 und 2 dienen zur Kabelterminierung für die
RS 485-Schnittstelle. Ist der Frequenzwandler das
erste oder letzte Gerät im Bussystem, so müssen die
Schalter 1 und 2 EIN sein. Bei den übrigen Frequen-
zwandlern müssen die Schalter 1 und 2 AUS sein.
Schalter 3 und 4 haben keine Funktion.
VLT Software Dialog
Anschluß an Klemmen 68-70 oder
Sub D:
-
PIN 3 GND
-
PIN 8 P-RS 485
-
PIN 9 N-RS 485
®
MG.27.A2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Serie VLT® 2800
1 - 2 Schließer (normalerweise
offen)
1 - 3 Öffner (normalerweise
geschlossen)
ACHTUNG!
Beachten Sie bitte, daß die Kabelumhül-
lung für das Relais die erste Reihe der
Steuerkartenklemmen bedecken muß -
ansonsten ist die galvanische Trennung
(PELV) nicht gewährleistet. Max. Kabel-
durchmesser: 4 mm. Siehe Zeichnung.
