Bitte beachten, daß die Spannung
zwischen den Klemmen 88 und 89 bis
zu 850 V DC betragen kann.
Anzugsmoment, Leistungsklemmen
Leistungs- und Erdungsklemmen sind mit folgenden
Anzugsmomenten anzuziehen:
AKD
Klemmen
2803-
Netzanschluß Bremse 0,5-0,6
Erde
2875
2880-
Netzanschluß Bremse 1,2-1,5
Erde
2882

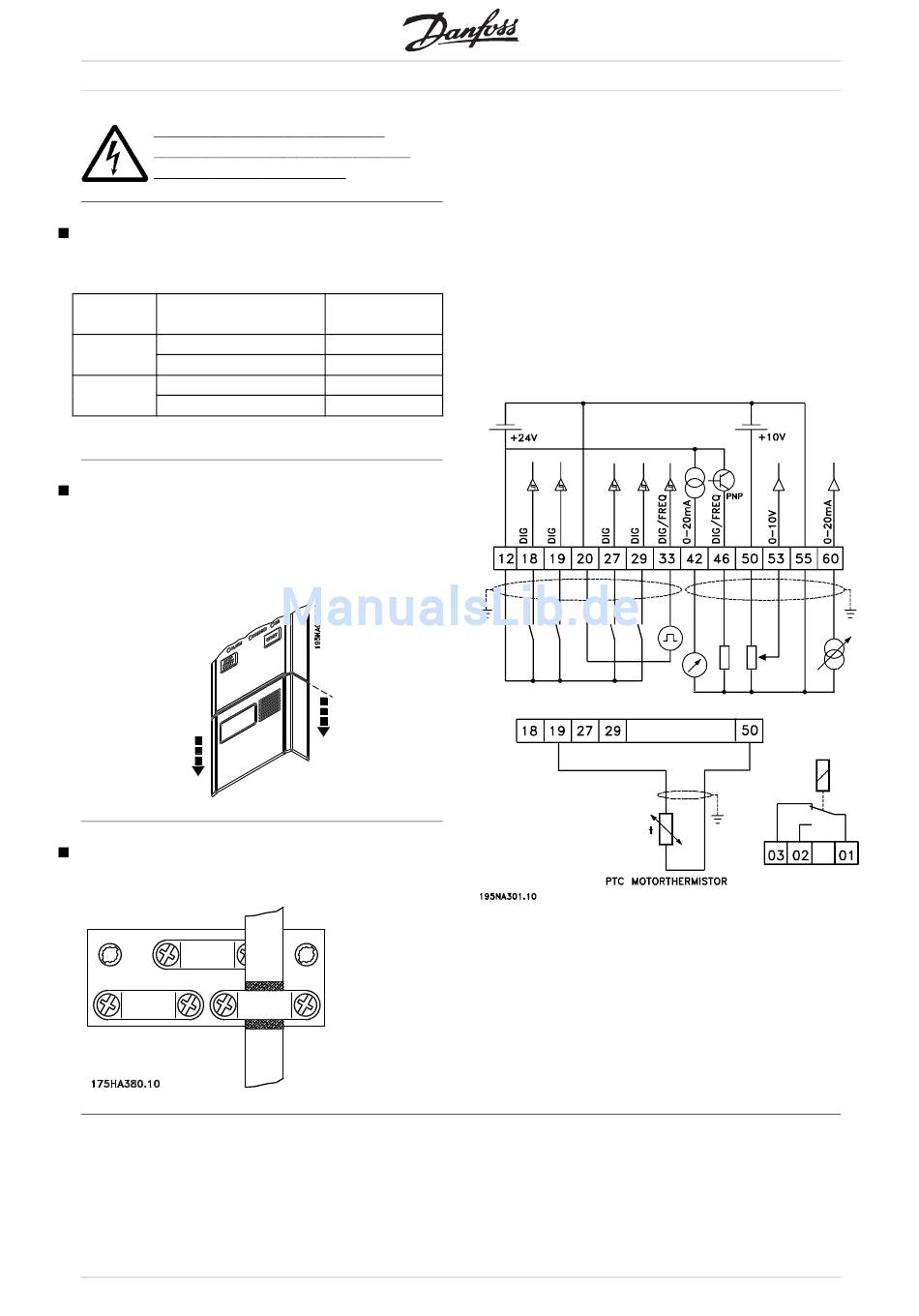

Zugang zu Steuerkabelklemmen
Alle Steuerkabelklemmen befinden sich unter der
Abdeckplatte vorn auf dem Frequenzumrichter. Die
Abdeckplatte kann durch Abziehen nach unten
entfernt werden (siehe Zeichnung).
Elektrische Installation, Steuerkabel
58
AKD 2800
Steuerkabel müssen abgeschirmt sein. Die
Abschirmung muß mit einem Bügel am Gehäuse
des Frequenzumrichters angeschlossen werden.
Normalerweise muß die Abschirmung auch am
Gehäuse des Steuergeräts angeschlossen werden
(siehe Installationsanleitung für das jeweilige Gerät).
Bei sehr langen Steuerkabeln und analogen Signalen
können abhängig von der Installation in seltenen Fällen
50/60 Hz-Brummschleifen durch von den Netzkabeln
Anzugsmo-
übertragene Störungen auftreten. In diesem Fall kann
ment [Nm]
es erforderlich sein, die Abschirmung aufzutrennen
und evtl. einen 100 nF-Kondensator zwischen
2-3
Abschirmung und Gehäuse zu schalten.
2-3
MG.28.H2.03 -
