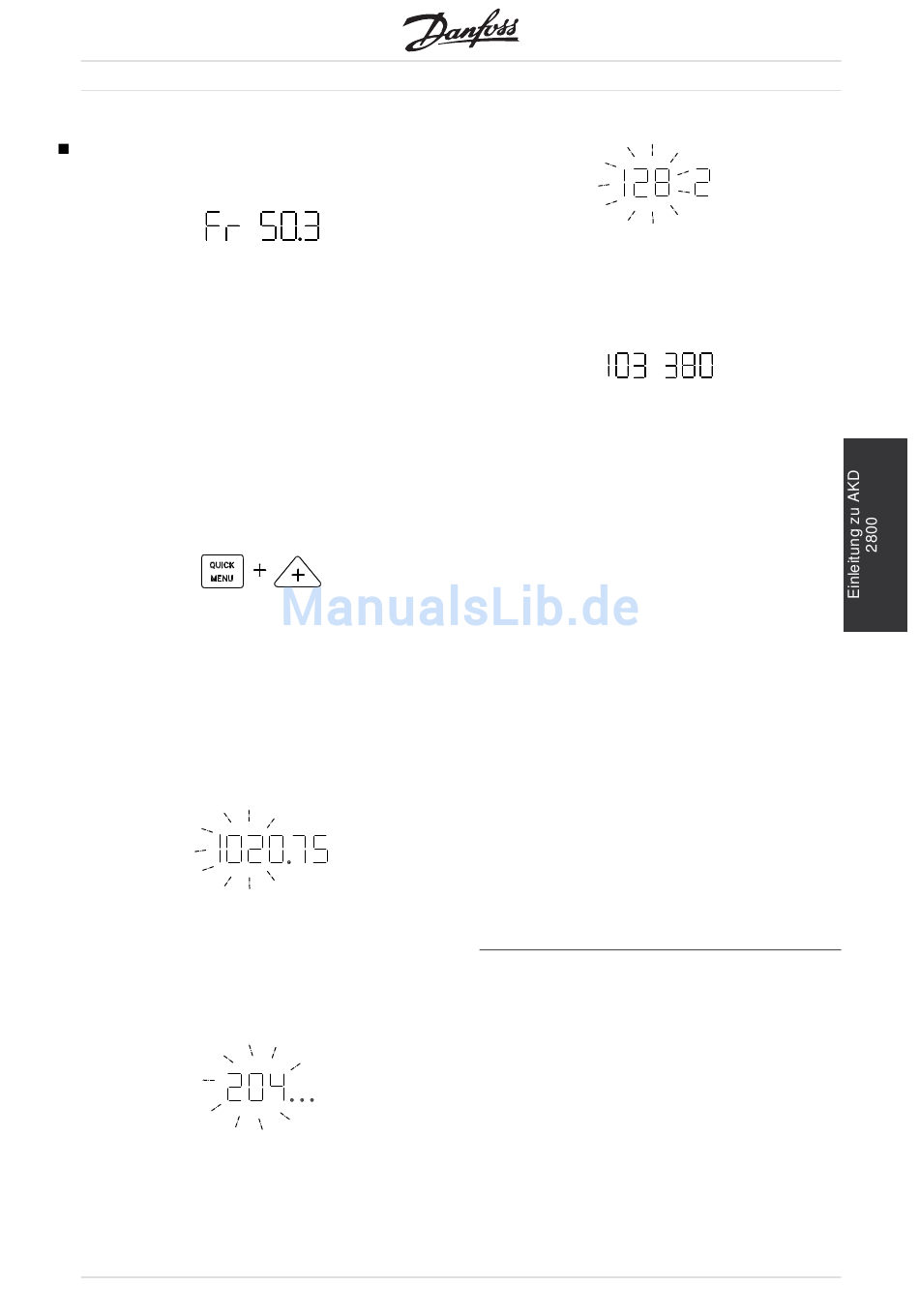

Displayanzeigen
Displaymodus
Im Normalbetrieb kann ständig eine Betriebsvariable
nach Wahl des Anwenders angezeigt werden. Mit
den Tasten [+/-] können die folgenden Optionen
im Displaymodus angezeigt werden:
- Ausgangsfrequenz [Hz]
- Ausgangsstrom [A]
- Ausgangsspannung [V]
- Zwischenkreisspannung [V]
- Ausgangsleistung [kW]
Menümodus
Um in denMenümoduszu gelangen, müssen gleichzeitig
die Tasten [QUICK MENU] + [+] gedrückt werden.
Im Menümodus können die meisten Parameter
des Frequenzumrichters geändert werden. Mit den
[+/-] Tasten werden die Parameter nacheinander
angezeigt. Während der Anzeige im Menümodus
blinkt die jeweilige Parameternummer.
Das Display zeigt, daß die Einstellung in Parameter
102 Motorleistung P
0,75 ist. Um den Wert 0,75
M,N
zu ändern, muß zuerst [CHANGE DATA] gedrückt
werden; anschließend kann der Parameterwert mit
den [+/-] Tasten geändert werden.
Wenn das Display für einen gegebenen Parameter
rechts drei Punkte anzeigt, hat der Parameterwert
mehr als drei Stellen. Zur Anzeige des Werts
[CHANGE DATA] drücken.
MG.28.H2.03 -
AKD 2800
Das Display zeigt, daß für Parameter 128
Thermischer Motorschutz die Einstellung Abschaltung
Thermistor [2] erfolgte.
Schnellmenü
Die [QUICK MENU] Taste bietet Zugriff auf die 12
wichtigsten Parameter des Frequenzumrichters. Nach
der Programmierung ist der Frequenzumrichter in
den meisten Fällen betriebsbereit. Wenn die [QUICK
MENU] Taste im Displaymodus gedrückt wird, wird das
Schnellmenü gestartet. Mit den [+/-] Tasten können Sie
die Parameter im Schnellmenü nacheinander anzeigen
und dann den Parameterwert nach dem Drücken von
[CHANGE DATA] mit den [+/-] Tasten ändern.
Die Parameter im Schnellmenü sind:
•
Par. 102 Motorleistung P
•
Par. 103 Motorspannung U
•
Par. 104 Motorfrequenz f
•
Par. 105 Motorstrom I
•
Par. 106 Motornenndrehzahl n
•
Par. 107 Automatische Motoranpassung
•
Par. 204 Min-Sollwert Ref
•
Par. 205 Max-Sollwert Ref
•
Par. 207 Rampe Auf - Zeit
•
Par. 208 Rampe Ab - Zeit
•
Par. 002 Betriebsart (Ort/Fern)
•
Par. 003 Ort Sollwert
Parameter 102 - 106 kann auf dem Typenschild
des Motors abgelesen werden.
Automatische Motoranpassung
Die automatische Motoranpassung (AMT) wird
folgendermaßen durchgeführt:
1. In Parameter 107 Automatische Motoranpassung
Wert [2] wählen. "107" blinkt nun und "2" nicht.
2. Die AMA wird durch Drücken von Start aktiviert.
"107" blinkt nun, und horizontale Striche bewegen
sich von links nach rechts in das Wertefeld.
M,N
M,N
M,N
M,N
M,N
MIN
MAX
11
